HOWO NX бетон аралаштыргыч жүк ташуучу унаасынын түзүлүшү жана иштөө принциби

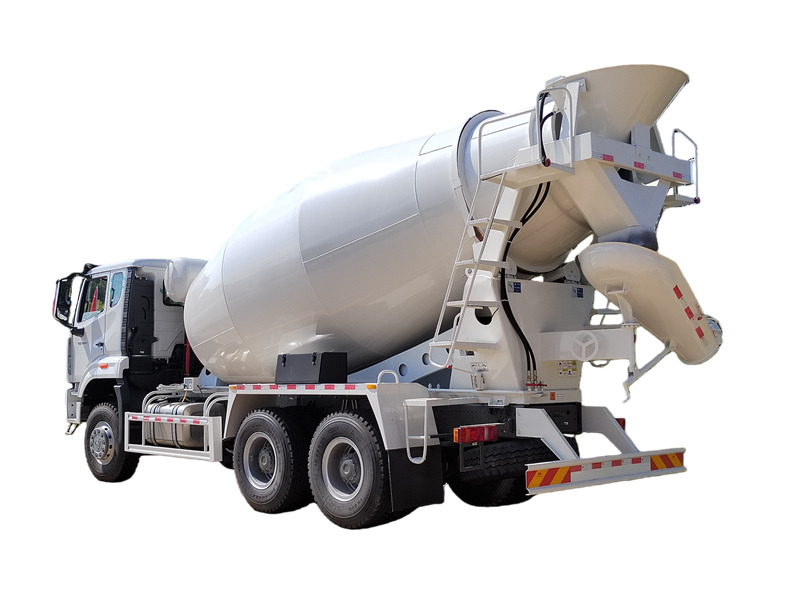

HOWO NX бетон аралаштыргыч жүк ташуучу унаасы HOWO NX шассисинин негизинде курулган жана курулуш, жол, көпүрө жана башка инженердик долбоорлордо бетон ташуу жана аралаштыруу үчүн иштелип чыккан атайын унаа болуп саналат. Унаа эки негизги бөлүктөн турат: HOWO NX шассиси жана үстүнкү түзүлүш, аларды сегиз системага бөлүүгө болот: шасси системасы, гидравликалык система, аралаштыруу барабаны, чыгаруу системасы, тазалоо системасы, башкаруу системасы, ролик системасы жана толтуруу системасы.

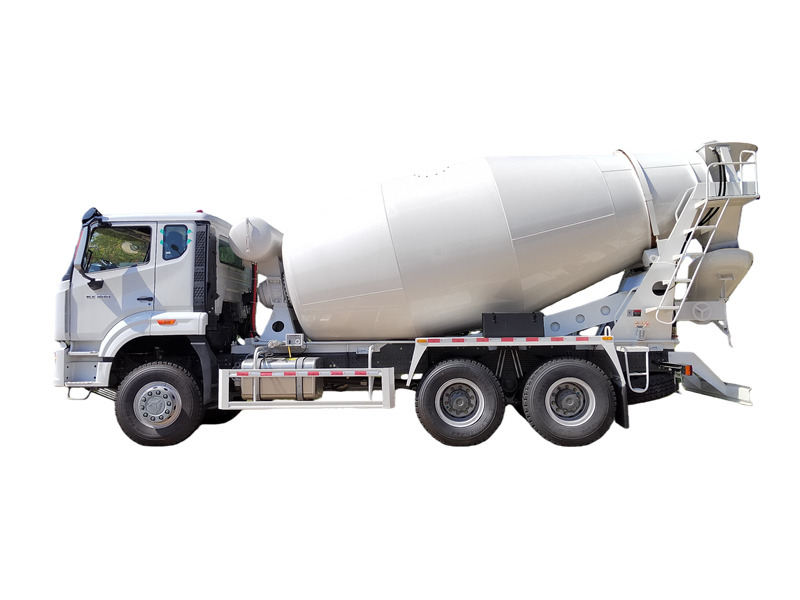

Шасси	HOWO NX 6×4
Кыймылдаткыч	WP12.400, 400 аттын күчү, дизелдик кыймылдаткыч
Миксер барабанынын көлөмү	8CBM
Материал	Марганец болоту Q355
Тамактандыруу ылдамдыгы	≥3 м3/мүн
Бошотуунун ылдамдыгы	≥2 м3/мүн
Чыгып кетүүнүн калдык ылдамдыгы	≤0,5%
Суу багынын сыйымдуулугу	400 л

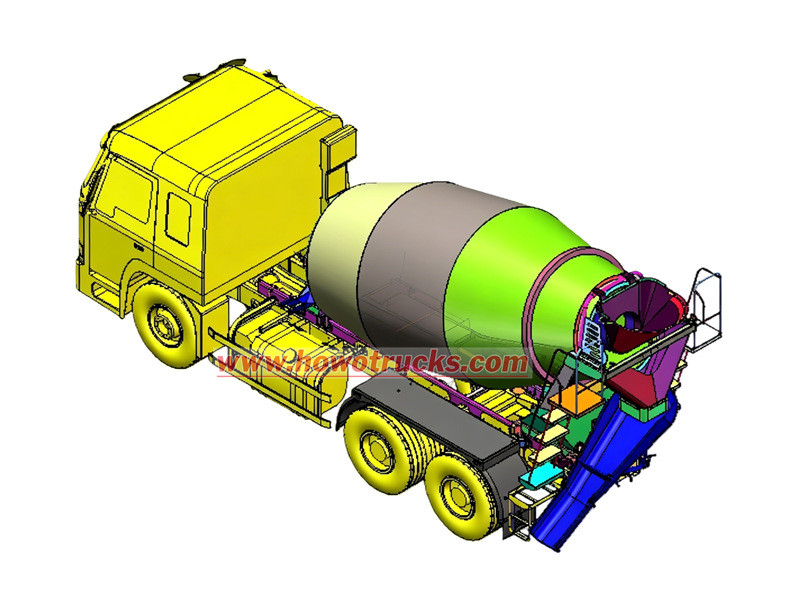

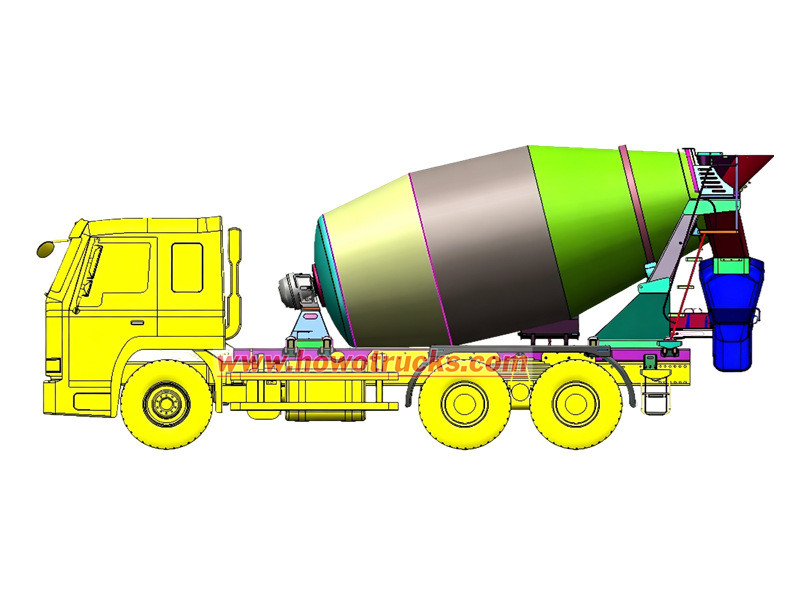

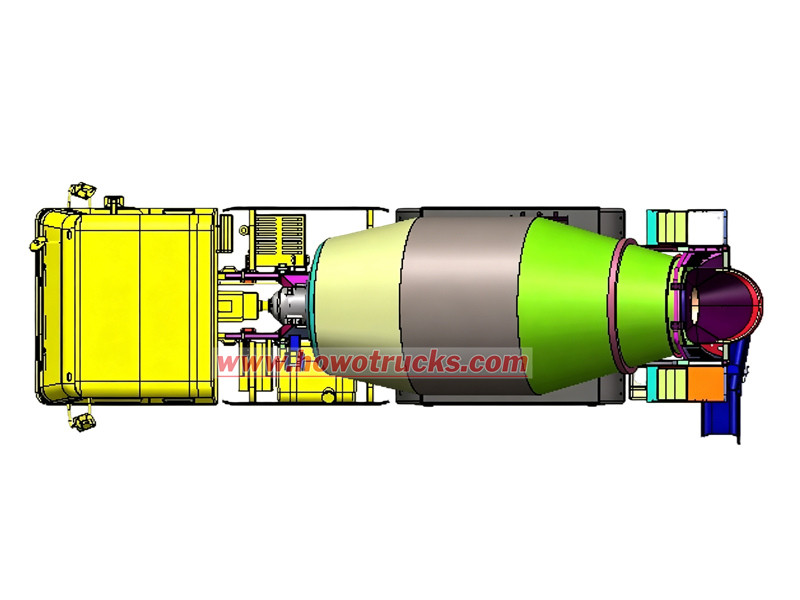

HOWO NX Transit аралаштыргыч жүк ташуучу унаасынын чиймеси

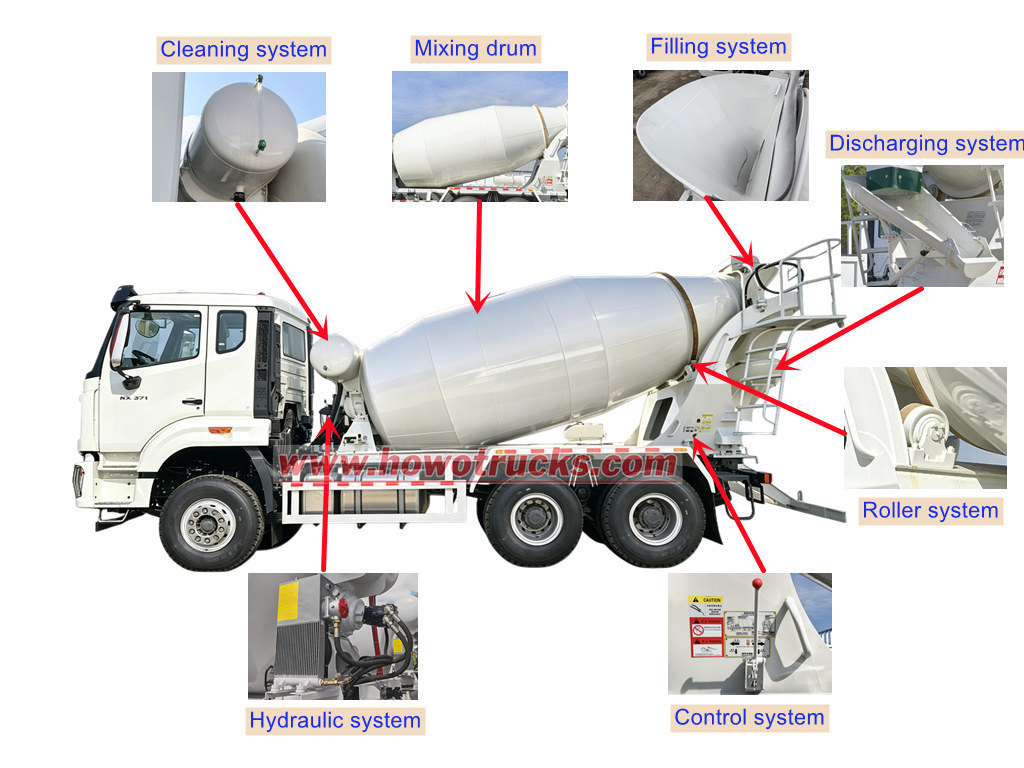

HOWO аралаштыргыч жүк ташуучу унаасынын ар бир системасынын негизги функциялары

1. Шасси системасы: Унаанын пайдубалын түзөт жана бетонду ташуу үчүн жооптуу.

2. Гидравликалык система: Кыймылдаткычтан кубат алат, аны гидравликалык энергияга айландырат, андан кийин гидравликалык мотор аркылуу механикалык энергияны чыгарып, аралаштыруучу барабандын ишин жүргүзөт.

3. Аралаштыруу барабаны: Бетонду сактоочу идиш катары кызмат кылат, анын ички бычактары материалды аралаштырып жана багыттайт, бул бетондун катып калышынын жана бөлүнүп кетишинин алдын алуу үчүн абдан маанилүү.

4. Чыгаруу системасы: Негизги жана көмөкчү чыгаруу науаларын жана бекитүүчү таякчаларды камтыйт. Көмөкчү науа оңой түшүрүү үчүн негизги науанын узундугун узартат.

5. Тазалоо системасы: Пневматикалык суу менен камсыздоону колдонот. Басым куюлган бактан, мылтыктан жана шлангдардан чыккан басымдуу суу бетондун катууланып, жабышып калышына жол бербөө үчүн толтуруучу бункерди, аралаштыруу барабанын жана чыгаруу түтүгүн тазалайт.

6. Башкаруу системасы: Контроллер, байланыштыруучу валдар, ийкемдүү валдар жана байланыштыруучу механизмдерден турат. Ал аралаштыруу барабанынын айлануу ылдамдыгын жана багытын башкаруу үчүн колдонулат.

7. Ролик системасы: Аралаштыруу барабанынын арткы жагында жайгашкан жана көмөкчү рамага туташтырылган, ал негизинен барабанды колдойт.

8. Толтуруу системасы: Жүктөөчү бункерден жана анын таяныч кронштейнинен турат. Кронштейн жүктөө учурунда бетондун сокку күчүн азайтууга жардам берет.

HOWO NX Transit аралаштыргыч жүк ташуучу унаасынын иштөө принциби

● Аралаштыруу функциясы: Айдоо учурунда, PTO кыймылдаткычтын кубатын гидравликалык насос, гидравликалык мотор жана редуктор аркылуу аралаштыруучу барабанга өткөрүп берет, бетондун бир тектүүлүгүн камсыз кылуу жана бөлүнүп-жарылуунун алдын алуу үчүн аны 1–3 айн/мин төмөн ылдамдыкта айландырат.

● Толтуруу функциясы: Жүктөө учурунда аралаштыруучу барабан 6–10 айн/мин жогорку ылдамдыкта айланат. Бетон барабанга заряддоо системасы аркылуу кирет жана спираль бычактар ​​менен барабандын ортоңку жана төмөнкү бөлүктөрүнө багытталат.

● Разряддоо функциясы: Чыгаруу учурунда барабан 3–14 айн/мин ылдамдыкта тескери айланат. Бетон бычактардын спираль аракеттери менен барабандын тешигине карай түртүлүп, чыгаруу науасы аркылуу чыгарылат.

● Тазалоо функциясы: Тормоз системасынан чыккан аба резервуары суу багын басымдайт. Андан кийин басымдагы суу аралаштыруучу барабандын ичин, жүктөөчү портту жана чыгаруу системасын тазалоо үчүн колдонулат.
