Ишенимдүү жүк ташуучу унаага орнотулган крандар: компоненттер жана тактык

Жүк ташуучу крандардын көптөгөн сатып алуучулары тоннажды жана баасын гана салыштырышат, бирок көп учурда маанилүү факторду эске алышпайт. Кран миңдеген фунт салмактагы оор жүктөрдү көтөрөт; ар бир көтөрүү, телескоптоо жана буроо операциясы жалпы тактыкты жана өндүрүш чеберчилигин сынайт.

Эгерде конструкциялык компоненттер иштетүүдө четтөөлөргө дуушар болсо, ширетүүнүн бекемдиги жетишсиз болсо же гидравликалык арматуралардын сапаты кескин айырмаланса, анда жебенин телескоптук тыгылып калышы жана жүктүн жылышы сыяктуу анча чоң эмес көйгөйлөр пайда болушу мүмкүн. Андан да жаманы, конструкциялык деформация жана компоненттердин жарака кетиши олуттуу коопсуздук коркунучтарын жаратышы мүмкүн.

Ишенимдүү кран эч качан болот плиталарды жана запастык бөлүктөрдү жөнөкөй чогултуу эмес. Ал бүтүндөй өндүрүш чынжыры боюнча катуу стандарттар аркылуу курулган: плиталарды кесүү, ийүү жана механикалык иштетүү, робот менен ширетүү, гидравликалык системаны тандоо жана бетти каптоо.

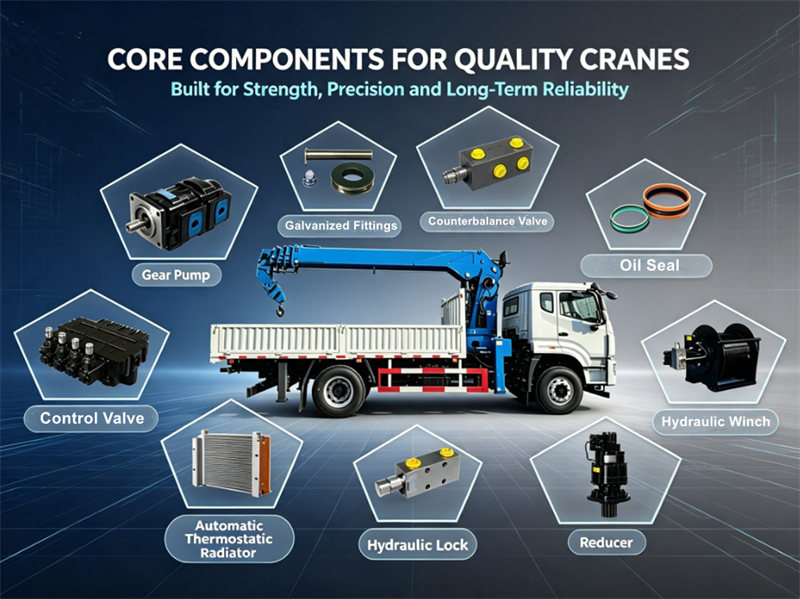

⚙ Крандын негизги компоненттерин алуу:

▣ Тиштүү насос:

Биз белгилүү кытай бренддеринин гидравликалык тиштүү насосторун колдонобуз. Бул кош чоюн тиштүү насос каптал плита конструкциясына, калкып жүрүүчү октук аралыкты компенсациялоого жана радиалдык баланс технологиясына, ошондой эле DU өзүн-өзү майлоочу втулкаларына ээ. Ал жогорку көлөмдүк натыйжалуулукту, жогорку жумушчу басымды, күчтүү титирөөгө туруктуулукту, эң сонун жогорку температурага чыдамдуулукту жана узак кызмат мөөнөтүн камсыз кылат.

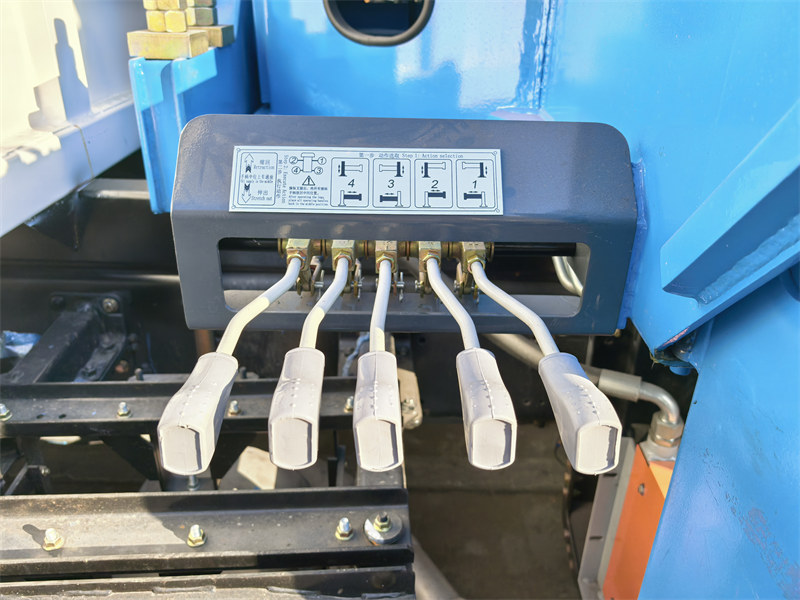

▣ Башкаруу клапаны:

Кыймыл контроллерлерине, жетектөөчү башкаруу элементтерине, гидравликалык компоненттерге жана металл материалдарды изилдөө жана колдонууга адистешкен кадыр-барктуу кытай өндүрүүчүсү тарабынан жеткирилет. Ал узак убакытка иштөө учурунда кыймылды так башкарууну жана крандын туруктуу, ишенимдүү иштешин камсыз кылат жана жүктүн талаптарына ылайык чыгарууну динамикалык түрдө тууралайт.

▣ Гидравликалык кулпу:

Кытайдын гидравликалык компоненттерин жана машиналарын чыгаруучу алдыңкы өндүрүүчүлөрүнүн биринен алынат. XCMG жана Lovol сыяктуу ири ата мекендик ишканалар үчүн негизги стратегиялык жеткирүүчү катары, жеткирүүчү ISO9001, ISO14001, OHSAS18001 жана EU CE сертификаттарын алып, гидравликалык энергетикалык системалардын толук чечимдерин сунуштайт.

▣ Гидравликалык лебедка:

1.Барабан ширетилген конструкцияны колдонот, бул жогорку бекемдикти жана ар кандай кардарлардын талаптарына ийкемдүү ыңгайлашууну сунуштайт.

2.Тормоз пружиналары алдыңкы өндүрүш процесстери менен импорттолгон немис диск пружиналарын колдонот.

3. Жылуулук менен иштетүү бирдей микроструктура жана ырааттуу иштөө үчүн аустемпирлөөнү (байнитти чыңдоо) колдонот. Пружиналардын жогорку бекемдиги, жакшы бышыктыгы жана жаракага туруктуулугу менен айырмаланат; ички бейниттин түзүлүшү узак кызмат мөөнөтүн камсыз кылат. Так бланктоочу жабдуулар жогорку өлчөмдүү тактыкты жана продукциянын сапатын камсыз кылат.

4. Тиштүү дөңгөлөктөр жогорку бекемдик жана жакшы бышыктык үчүн карбонитриддик чыңалуу аркылуу иштетилген 20CrMnTi болоттон жасалган. Гидравликалык тормоздор үчүн пломбаларды Hansheng компаниясы камсыз кылат, бул ишенимдүү иштөөнү жана узак кызмат мөөнөтүн камсыз кылат. Ал бирдей жүк бөлүштүрүү жана жогорку жүк көтөрүмдүүлүгү менен мүнөздөлгөн NGB планеталык редукциясы менен жабдылган.

▣ Гальванизацияланган фитингдер:

Крандын көмөкчү арматуралары цинктелген тетиктерге жаңыртылып, коррозияга жана дат басууга туруктуулугун бир топ жогорулатып, тетиктердин иштөө мөөнөтүн узартат. Гальванизацияланган беттер дат баскан жерлери же тамчылаган тактары жок бир калыпта, жаркыраган жана таза жасалгага ээ болуп, крандын жалпы көрүнүшүн жакшыртат.

▣ Импорттолгон май пломбалары:

Цилиндрлер Улуу Британиядан импорттолгон алдыңкы пломбалоо технологиясын жана жогорку өндүрүмдүүлүктөгү галлит май пломбаларын колдонот, бул эң сонун пломбалоо эффектин, туруктуу иштөөнү жана узак кызмат мөөнөтүн камсыз кылат.

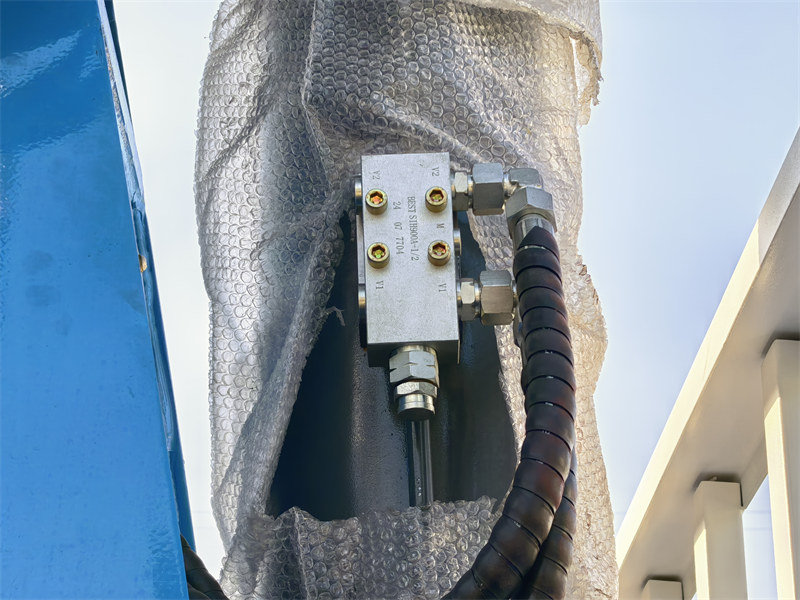

▣ Тең салмактуулук клапаны:

Ал оор жүк көтөрүүчү штанганы кармоодо жана жүктү көтөрүүдө натыйжалуу микроагып кетүү кулпусун камсыз кылат. Ал негизги жана кошумча штангалардын жай чөгүп кетишине жана штанганын күтүүсүз жылышына жол бербейт. Штанга чайпалбастан же чайпалбастан жылмакай көтөрүлүп жана ылдый түшөт, ички агып кетүү, майдын агып кетиши жана кыймыл ылдамдыгынын туруксуз болушу коркунучу аз.

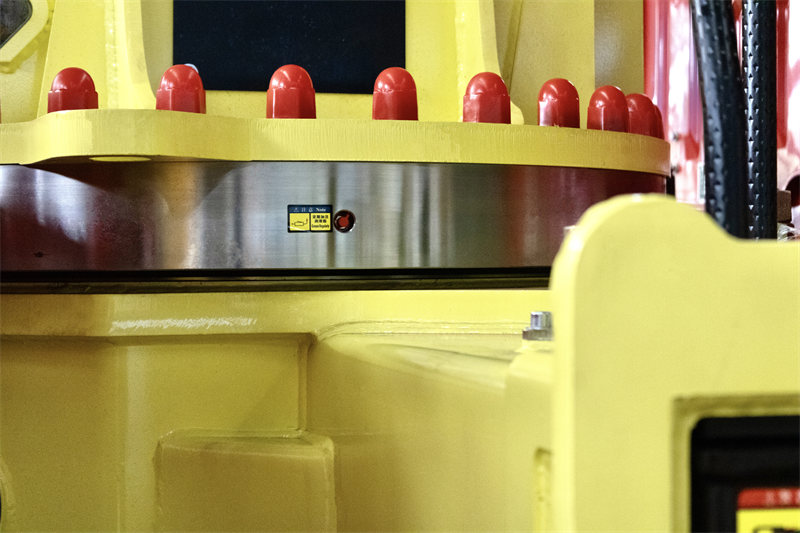

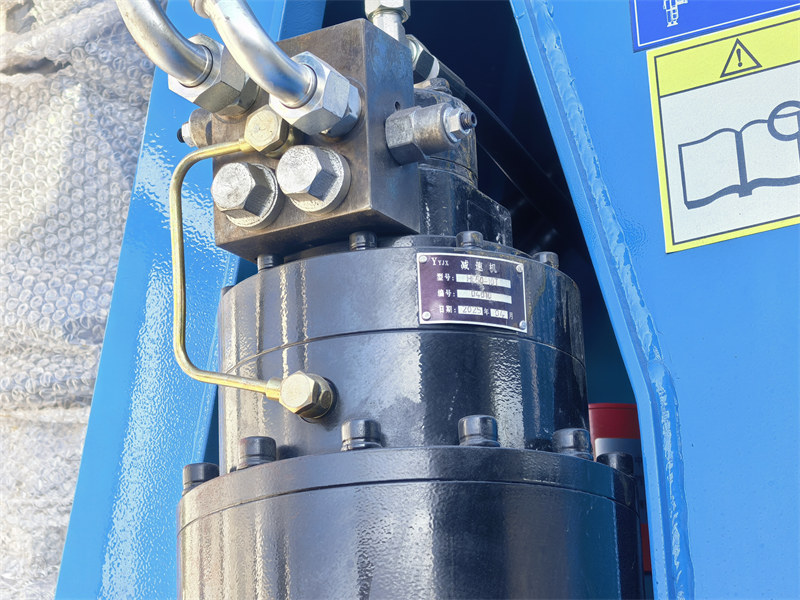

▣ Редуктор:

1. Шакекчелүү тиштүү дөңгөлөктөрдүн корпустары жана планета ташуучулар тыгыз микроструктура жана жогорку бекемдик үчүн так согуу жолу менен жасалат.

2. Тормоз пружиналары импорттолгон диск пружиналарын да кабыл алышат.

3. Тиштүү дөңгөлөктөр жогорку бекемдик жана жакшы бышыктык үчүн карбонитриддик чыңалуу менен иштетилген 20CrMnTi болоттон жасалган. Гидравликалык тормоз пломбалары ишенимдүү иштөөгө жана узак кызмат мөөнөтүнө ээ Hansheng продукциясы болуп саналат.

4. Жогорку жүк көтөрүү жөндөмдүүлүгүн ишке ашыруу үчүн бирдей жүк бөлүштүрүү менен NGB планеталык кыскартуу колдонулат.

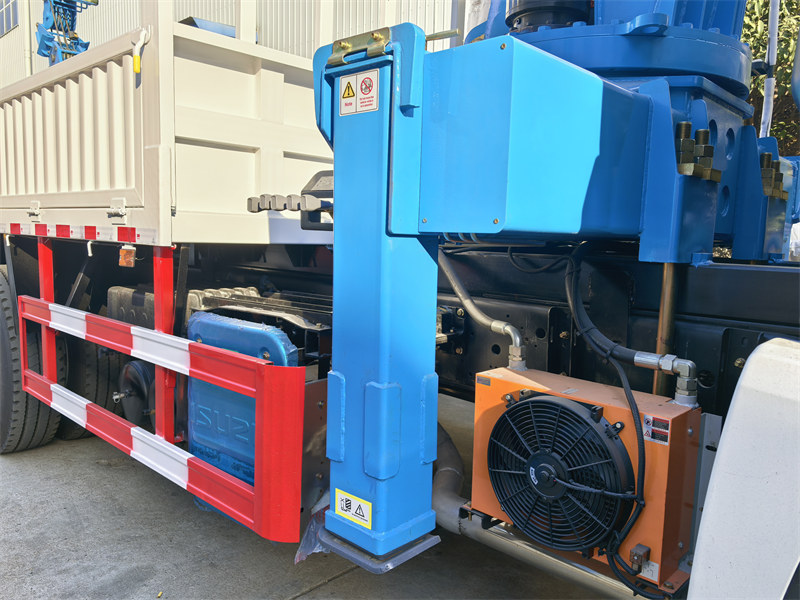

▣ Автоматтык термостатикалык радиатор:

1. Тез-тез кол менен которуштурууну жокко чыгарган, автоматтык температураны башкаруучу чоң секциялуу автоматтык термостатикалык радиатор.

2. Канаттуу жогорку натыйжалуу жылуулук алмашуу түзүлүшү гидравликалык майдын жетиштүү жылуулук бөлүнүп чыгышын камсыздайт жана гидравликалык суюктуктун термикалык кычкылдануусуна жана бузулушуна жол бербейт.

3. Ал май алмаштыруу аралыгын узартат, пломбанын эскириши, гидравликалык клапандын жабышып калышы жана майдын ашыкча температурасынан улам пайда болгон насостун/мотордун эскириши сыяктуу бузулуулардын алдын алат жана бүтүндөй жабдуулардын иштөө мөөнөтүн жана иштөө ишенимдүүлүгүн жогорулатат.

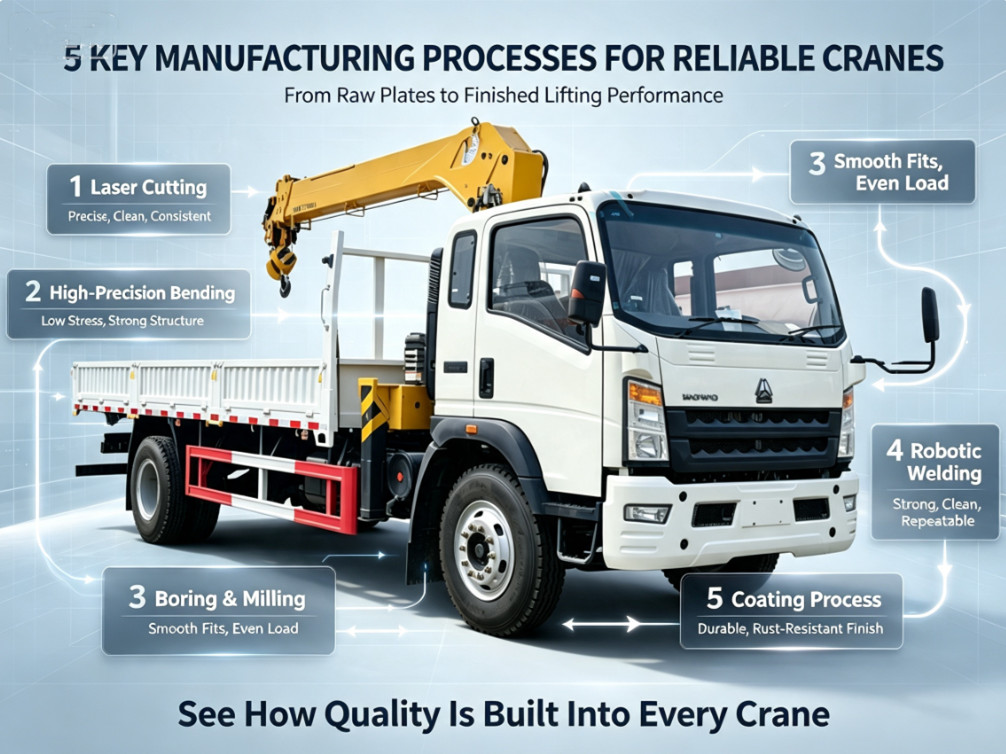

⚙Жогорку сапаттагы жүк ташуучу крандар үчүн беш маанилүү өндүрүш процесси:

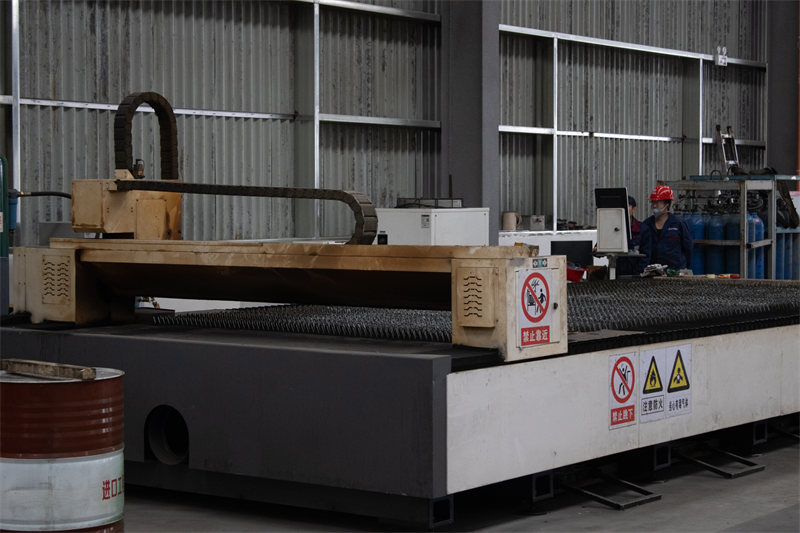

▣ Лазердик кесүү:

♦ Жүк ташуучу унааларга орнотулган крандар үчүн бардык жука жана орто калыңдыктагы пластина компоненттерин камтыйт.

♦ Бир машина бир нече тиркемелерди иштетет жана экинчилик иштетүүнү жок кылат.

♦ Ал татаал атайын формаларды, кичинекей тегерек тешиктерди, курч бурчтарды, көңдөй оймо-чиймелерди жана татаал ийри профилдерди иштетет.

♦ Кесилген четтери тик жана жылмакай, калдыктар жана бүдүрлөр жок. Плиталардын бети бурмаланбайт; жука барактар, жука дат баспас болоттон жасалган жана алюминий панелдер кесилгенден кийин кыйшайбай же буралбай жалпак бойдон калат.

♦ Кесилген плиталардын четтери түсүнүн өзгөрүшүнө жана дат басууга туруктуу.

♦ Лазер менен кесилген кесилиштерди тазалоо кычкылданууну азайтып, кийинки боёо, ийүү жана ширетүү операцияларын жеңилдетет.

♦ Мыкты өлчөмдүү ырааттуулук: жүздөгөн же миңдеген массалык түрдө өндүрүлгөн тетиктер адамдын катасы жок бирдей өлчөмдөргө жана контурларга ээ.

♦ Робот ширетүү жана стандартташтырылган чогултуу линиялары үчүн жабык циклдеги тактык системасын түзүү үчүн эң сонун дал келген.

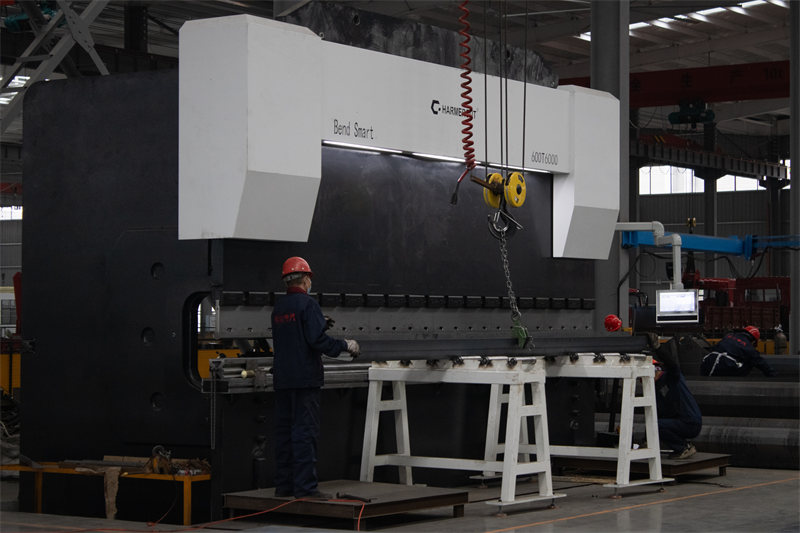

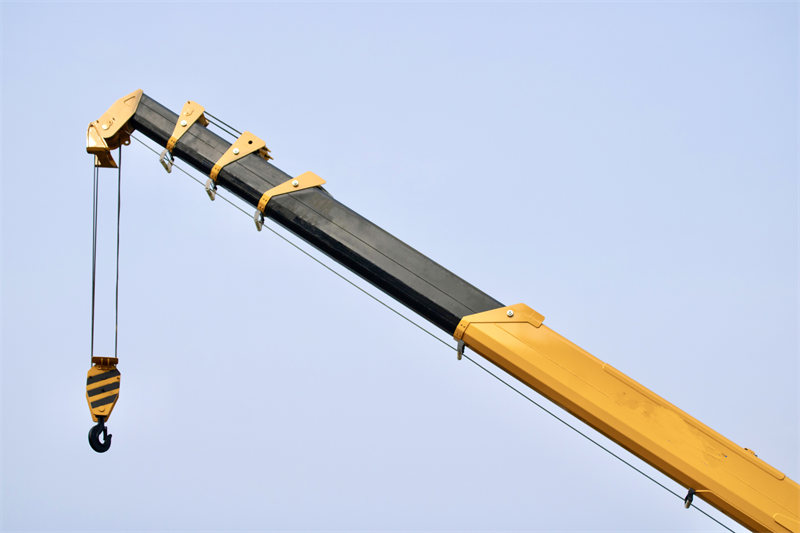

▣ Жогорку тактыктагы ийүү:

♦ Жогорку тактыктагы ийүү жалпак панелдерди калдыктуу чыңалууну азайтып, конструкциянын бекемдигин жогорулатат жана жүк ташуучу крандардагы жүк көтөрүүчү штангалардын компоненттеринин деформациясын жана жарака кетишин алдын алат.

♦ Штанга түтүгүнүн чыдоосу ±1 мм чегинде көзөмөлдөнөт, бул телескопияны жылмакай жүргүзүү үчүн минималдуу аралыкты камсыз кылат жана титирөөнү же жабышууну азайтат.

♦ Жабдууларды жаңыртуунун аркасында штанга түтүктөрүнүн жогорку тактыгы долбоордогу сакталган чыдамдуулуктарды натыйжалуу азайтууга мүмкүндүк берет.

♦ Ар бир штанга бөлүгүнүн чыдамкайлыгы кадимки иштетүүгө салыштырмалуу 4 ммге азайтылышы мүмкүн, бул штанганы узартууну жана артка тартууну бир топ жылмакай кылат.

♦ Штанга бөлүктөрүнүн ортосундагы тыгызыраак орнотуу жүк көтөрүү учурунда күчтүүрөөк бири-бирине бекитилүүчү күчтү жаратат. Коаксиалдуулукту, симметрияны жана тегиздикти оптималдаштырат; ийилген беттер бургулоодон кийин түз жана тыкан болуп, жогорку концентрдүүлүккө ээ болот.

♦ Шилтеме маалыматтарынын четтөөсүнөн улам пайда болгон жылышуучу төөнөгүчтөрдүн жана тешиктердин, бирдей эмес чыңалуу бөлүштүрүлүшүнүн жана эрте жарака кетүүнүн алдын алат.

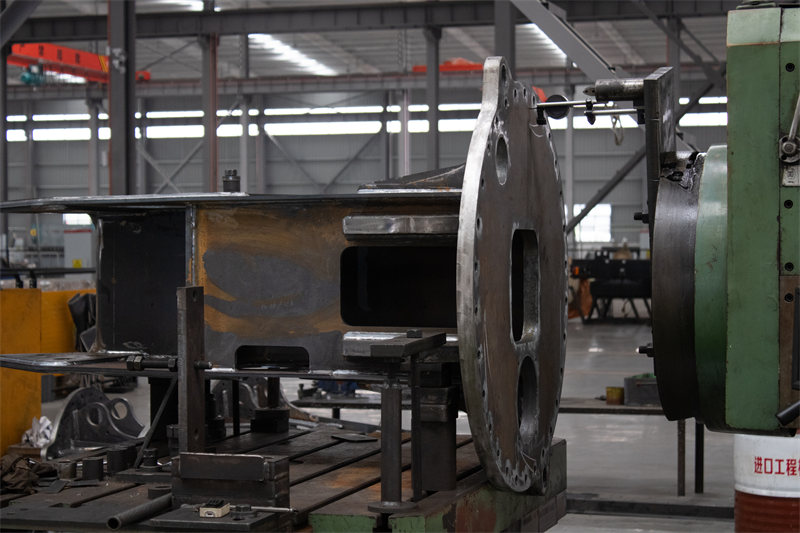

▣ Бургулоо жана фрезерлөө:

Зериктирүүчү: Так диафрагманы, жогорку тегеректикти, так концентрдүүлүктү жана тешигинин дубалдарын жылмакай кылуу үчүн тегерек тешиктерди бүтүрөт.

Фрезерлөө: Мыкты тегиздикти камсыз кылуу үчүн иштетилүүчү беттерди тегиздейт жана жылтыратат.

♦ Жумушчу беттер бийиктиктен минималдуу четтөө жана жогорку концентрдүүлүк менен мүнөздөлөт.

♦ Тешиктер так өлчөмдө, жакшы тегеректелген жана эллиптикалык бурмалоосуз жасалган.

♦ Тешиктердин бетке перпендикулярдуулугу жана тешиктердин аралыгы бекем жана кемчиликсиз чогултуу үчүн катуу көзөмөлдөнөт.

♦ Подшипниктер, валдар, төөнөгүч валдар жана фланецтер чайпалбастан жылмакай орнотулат; айлануу туруктуу, эксцентриситетсиз жана анормалдуу эскирүүсүз.

♦ Күчтүн бирдей бөлүштүрүлүшү жупташкан беттердин ортосунда тыгыз байланышты жаратат, бул бошоп кетишине жана жарака кетишине жол бербейт.

♦ Бардык бөлүктөрдөгү бирдей өлчөмдөр запастык бөлүктөрдүн бири-бирин алмаштырууну колдойт.

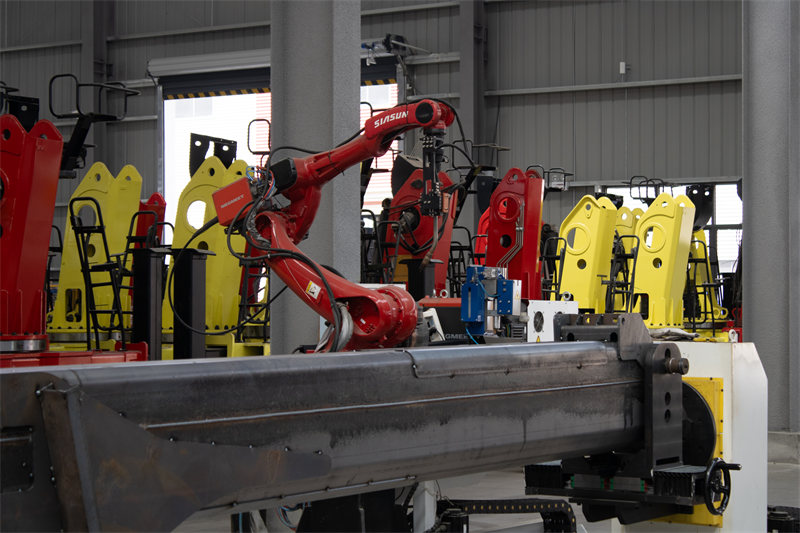

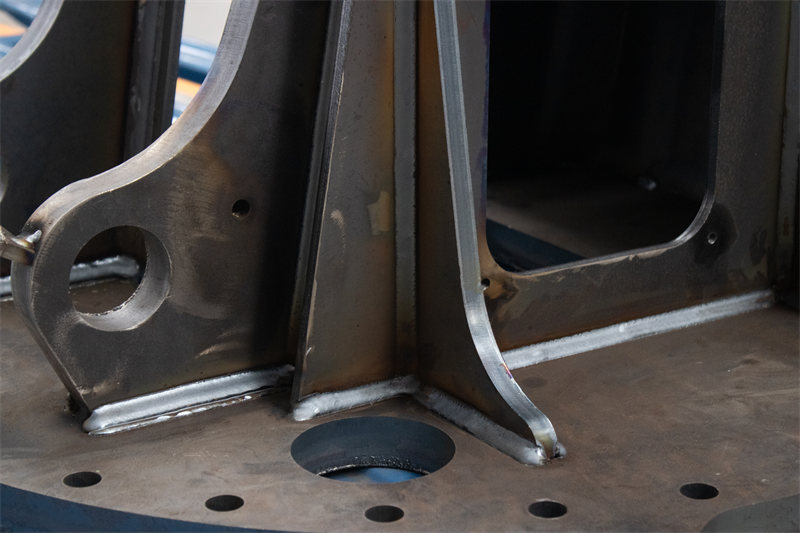

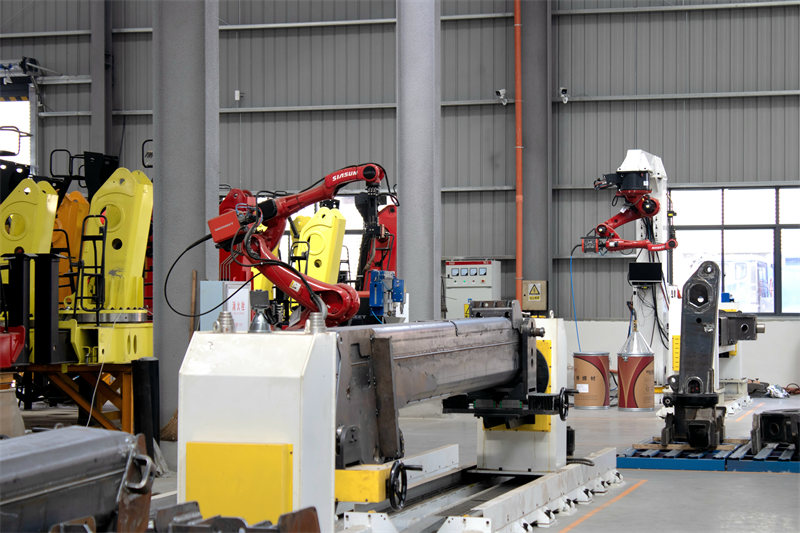

▣ Роботтук ширетүү:

♦ Бир калыпта, эстетикалык ширетүүнүн калыптанышы. Роботтун туруктуу жүрүү жолу ширетүүнүн туурасын жана үзгүлтүксүз ширетүүчү толкундарды камсыз кылат.

♦ Кабатташуу, астыңкы кесилиш же ширетүүчү чачырандылардын пайда болушу жок. Таза көрүнүш үчүн ширетүүдөн кийин кеңири майдалоо жана шлактарды майдалоо зарыл эмес.

♦ Ширетүүчү тактардын ырааттуу болушу бырышуунун жана деформациянын алдын алат. Туруктуу жылуулуктун кириши бирдей жылытууну жаратат, ошондуктан жумуш бөлүктөрү сейрек деформацияланат же кулайт.

♦ Узун жана тегерек ширетүү үзгүлтүксүз, боштуксуз тигиштер жана жылмакай муун өткөөлдөрү менен жогорку сапаттагы натыйжага жетишет.

♦ Бир калыпта коргоочу газ менен каптоо ички кемчиликтерди азайтып, созулууга жана чарчоого туруктуулукту жогорулатат.

♦ Жылуулуктун башкарылуучу кириши жана туруктуу ширетүү ритми ички чыңалуунун бирдей бөлүштүрүлүшүн камсыз кылат, кийинки ийилүү, жүк көтөрүү жана титирөө шарттарында ширетүүнүн жарака кетишине туруштук берет.

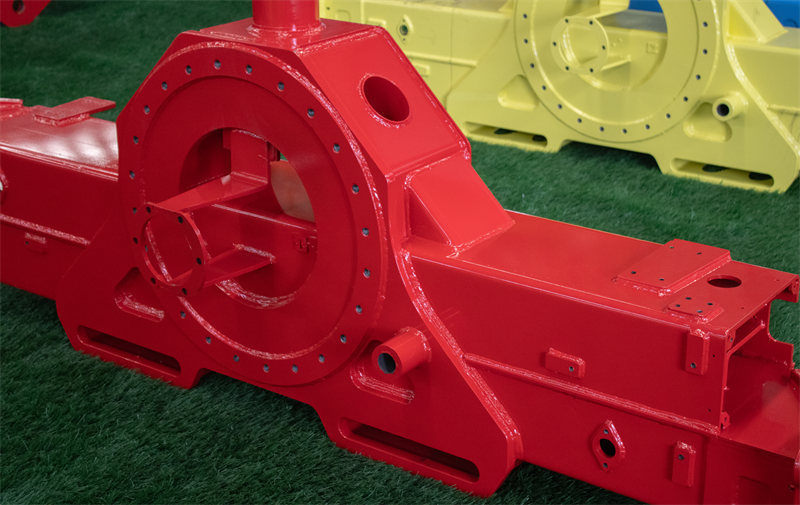

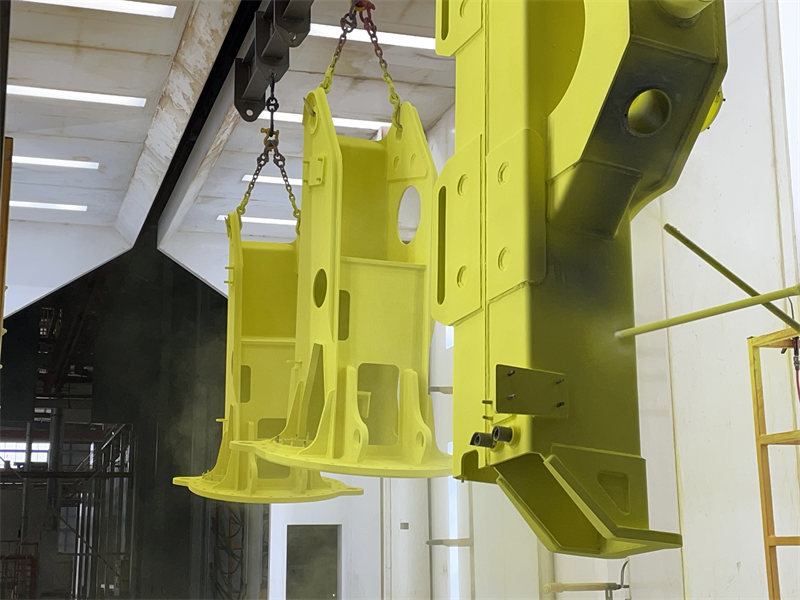

▣ Кранды каптоо процесси:

♦ Ок атыш

Шпор менен жардыруу сырткы көрүнүшүн жакшыртуу үчүн иштетилүүчү бөлүктөрдүн беттериндеги кабырчыктарды жана булгоочу заттарды кетирет. Болоттон жасалган шпор менен жардыруу порошок каптоосунун адгезиясын жогорулатуу үчүн текстураланган бетти түзөт. Артыкчылыктары: Ширетүүдөгү чыңалууну натыйжалуу басаңдатат, чарчоодон сынуу коркунучун азайтат жана тетиктердин кызмат мөөнөтүн узартат.

♦ Майсыздандыруу жана жуу процесси

Процесстин агымы: Алдын ала майсыздандыруу → Майсыздандыруу → Алдын ала чайкоо → Чайкоо → Аба үйлөө → Кургатуу → Мажбурлап муздатуу

Майсыздандыруу: Иштелип чыккан бөлүктөрдүн бетинен майды жана майдын булганышын кетирет.

Жуу: Иштелип чыккан майларды жана тактарды тазалоо үчүн 40°C жогору жылуу суу колдонулат.

Жуугандан кийин, 360° бурчсуз аба үйлөө колдонулат, андан кийин 120°C температурада кургатылат жана жумушчу бөлүктүн температурасын болжол менен 50°C чейин төмөндөтүү үчүн мажбурлап муздатуу жүргүзүлөт.

♦ Порошок менен каптоо

Иштелип чыккан бөлүктөр контурду сканерлөө үчүн лазердик сканерлөө станцияларына жеткирилет, андан кийин порошок менен каптоо кабинасына өткөрүлөт. Көп октуу байланыш технологиясын колдонуу менен, кабинанын ичиндеги 60тан ашык импорттолгон чачыраткычтар бардык иш бөлүктөрү боюнча сокур тактарсыз бирдей каптоо катмарларын түзөт.

♦ Кургатуу жана бышыруу

Дайындамалар акыркы бышыруучу жайга жеткирилет. Импорттолгон инфракызыл жылытуу жабдуулары (IfraSol) порошокту тез эритүү үчүн бетинен өзөгүнө чейин бирдей ысытууну камсыз кылат. Духовка эки баскычтуу бышыруу процессин колдонот: 120°C температурада алдын ала ысытуу жана 240°C температурада 15–20 мүнөт негизги ысытуу, порошокту эритип, тегиздеп жана кургатып, кемчиликсиз беттик жасалгага жетүүгө мүмкүндүк берет.
