HOWO NX асфальт бөлүштүрүүчү жүк ташуучу унаасын колдонуу боюнча этап-этабы менен көрсөтмө

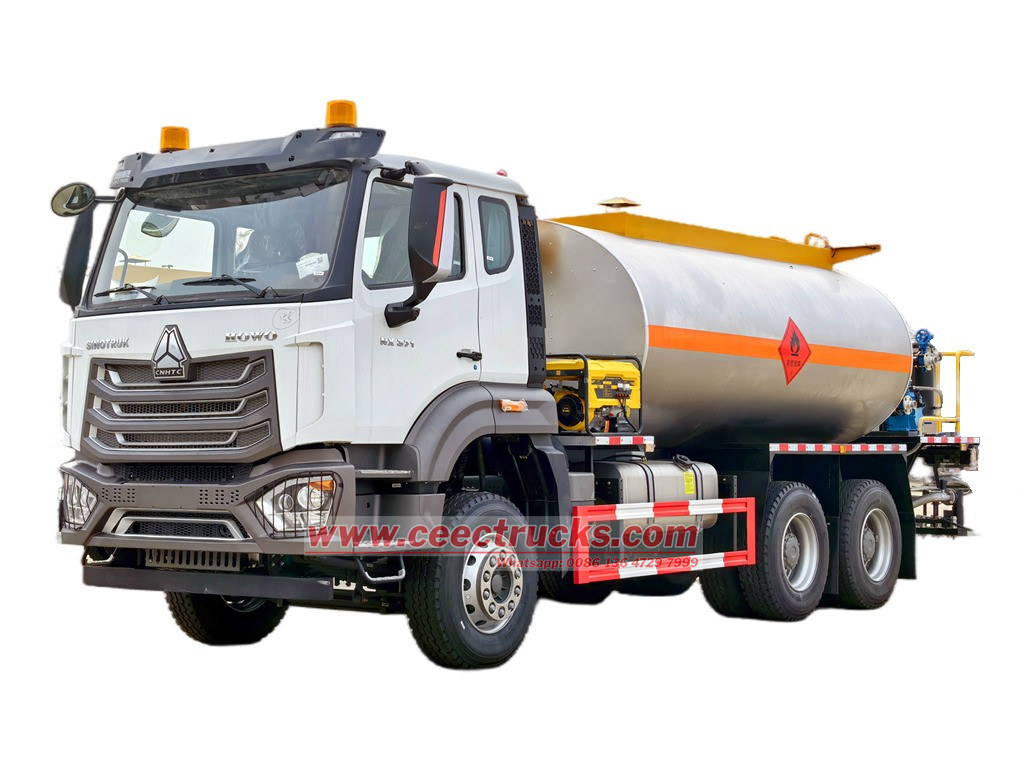

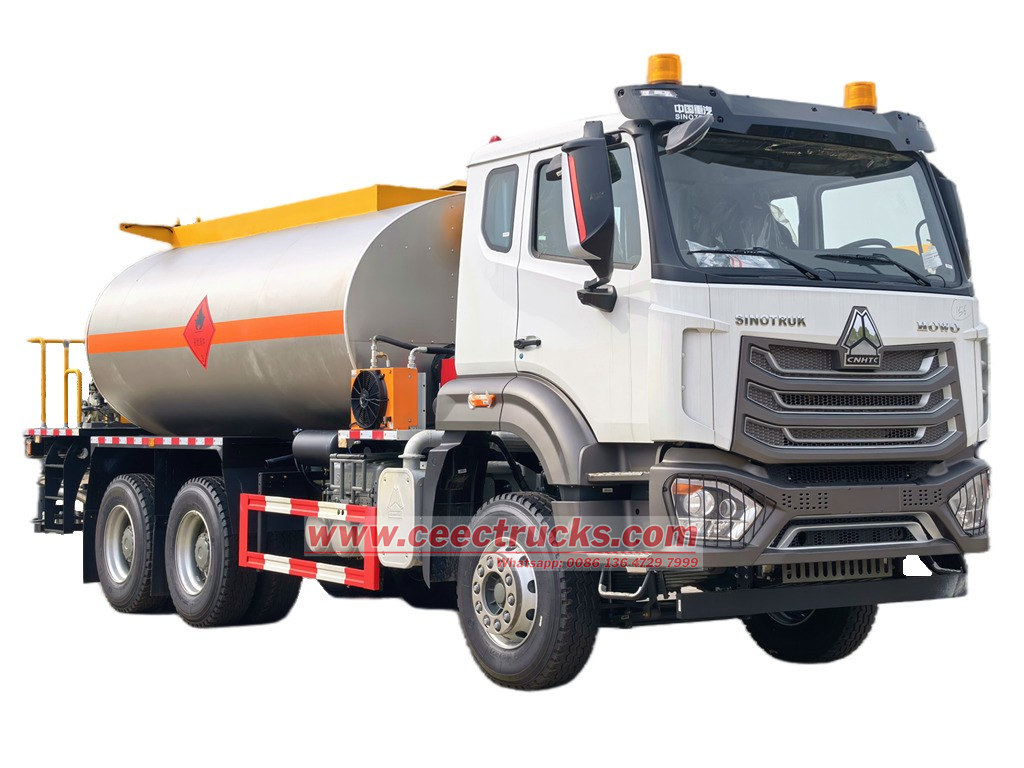

HOWO NX 15000L акылдуу битум бөлүштүрүүчү жүк ташуучу унаасы деген эмне?

The Sinotruk HOWO NX 6X4 асфальт бөлүштүрүүчү жүк ташуучу унаа Доңголок базасы 3800+1350 мм болгон, 371 аттын күчү жана 9726 куб см эмиссиясы бар Sinotruk WD615.47 дизелдик кыймылдаткычы, 10 алдыга жана 2 артка берүүчү HW19710 редуктору, күйүүчү майдын сарпталышы абдан аз жана айдоо үчүн ыңгайлуу, 15 куб метрлик асфальт багы, RCB38/0.6-80F акылдуу асфальт насосу, Хебей жылуулук май насосу, италиялык G20 күйгүзгүч жана Lutian пневматикалык кыймылдаткычы менен жабдылган жана Африкага экспорттолот. Ал модификацияланган асфальтты, ысык аралашма асфальтты, эмульсияланган асфальтты жана башка асфальт материалдарын жүктөй алат. Толугу менен HOWO NX 6x4 акылдуу битум бөлүштүрүүчү унаасы жогорку натыйжалуулукту, акылдуулукту жана бышыктыкты бириктирип, аны ар кандай жол курулуш сценарийлерине ылайыктуу кылат жана жол курулуш долбоорлорунда асфальт чачуу операциялары үчүн идеалдуу тандоо кылат.

Аты	HOWO NX битум дистрибьютору
Кыймылдаткыч	WEICHAI WD615.47 дизелдик кыймылдаткычы, 371 аттын күчү жана 9726 куб сантиметр куб
Жугуу	HW19710 механикалык редуктор
Дөңгөлөк базасы	3800+1350 мм
Дөңгөлөк	12.00R20
Кабина	HOWO NX
Айдоо модели	СГД / Оң колонкалуу
Сүрөт тартуу	Жекече сүрөт тартуу жана логотип



Дененин жогорку бөлүгү	Битум цистернасынын комплекти
Сыйымдуулугу	15000 литр
Материал	Жогорку бекемдиктеги көмүртек болоту
Битум насосу	RCB38/0.6-80F, акылдуу түрү, Агым ылдамдыгы 38м3/саат Басым 0.6Mpa
Жылытуу системасы	G20 италиялык Riello дизель күйгүзгүчү Жылытуу кубаттуулугу 140-200 ккал/саат Жылытуу майы 40-25-160
Башкаруу	Кабинанын ичиндеги PLC башкаруу кутучасы Арткы интеграцияланган башкаруу кутучасы

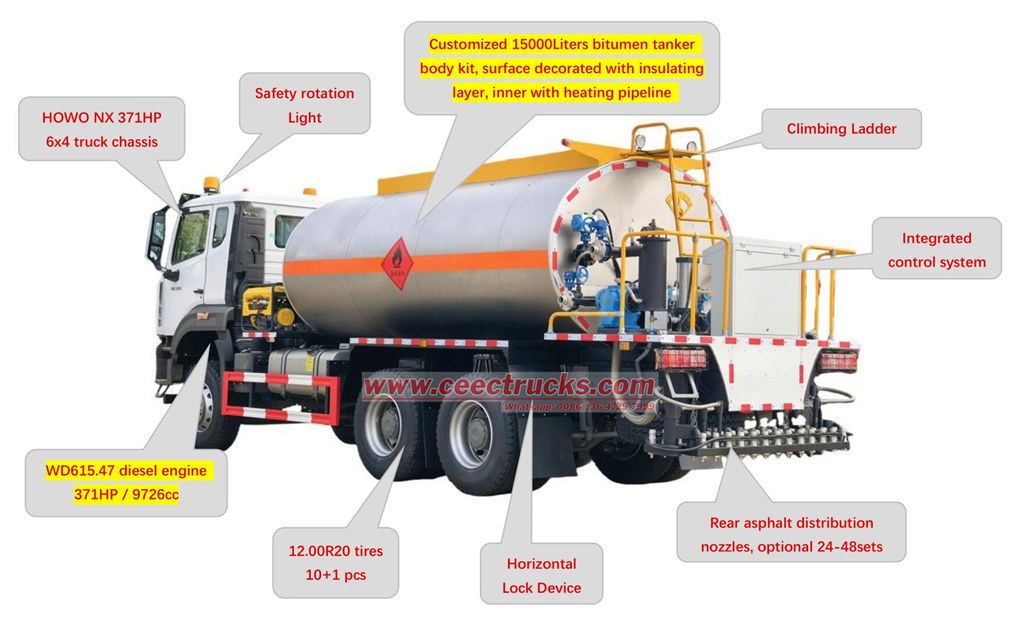

HOWO NX битум бөлүштүрүүчү жүк ташуучу унаасынын негизги компоненти?

→ Германиянын Infineon чипине негизделген интеллектуалдык интеграцияланган башкаруу блогу;

→ Интегралдык бүктөлүүчү мууну бар чачыраткыч нур;

→ Толук түтүк жылытуу;

→ Функцияга негизделген чачыратууну баштоо технологиясы;

→ Үзгүлтүктүү чачуу.

•

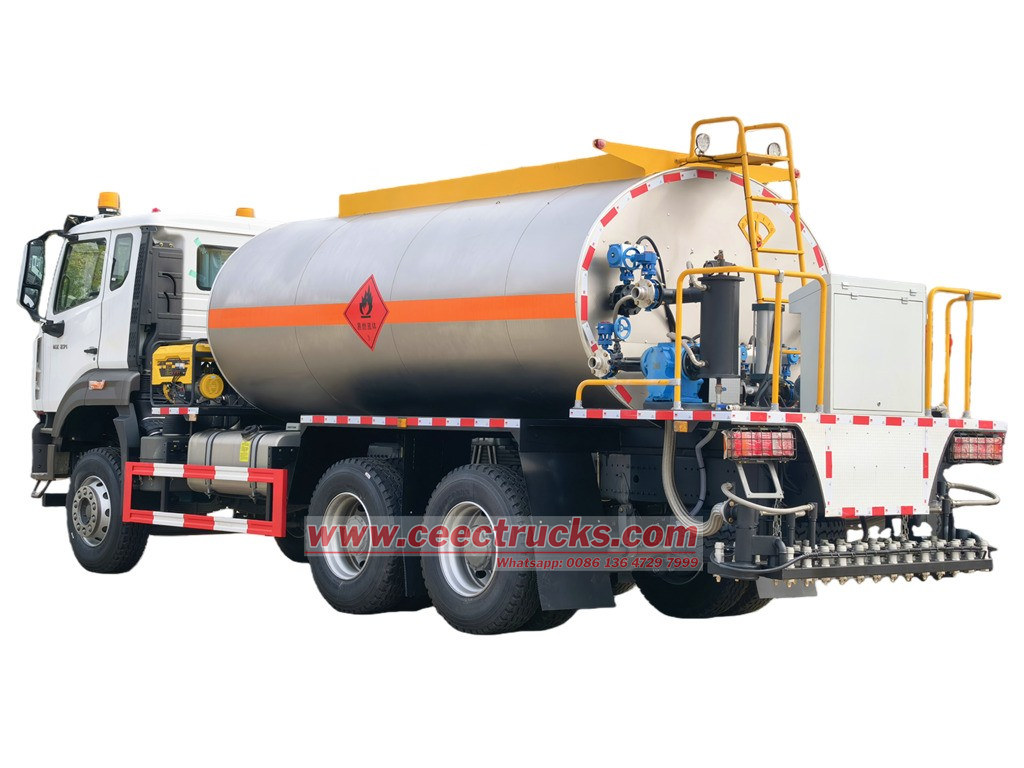

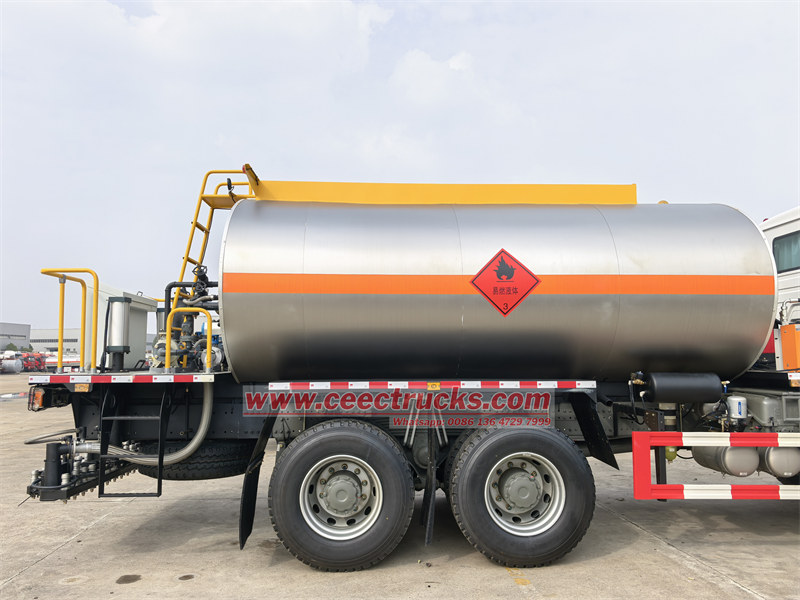

  HOWO асфальт бөлүштүрүүчү танкер жүк ташуучу унаасынын комплекти
•

  Зарыл болгон аксессуарлары бар арткы платформа
•

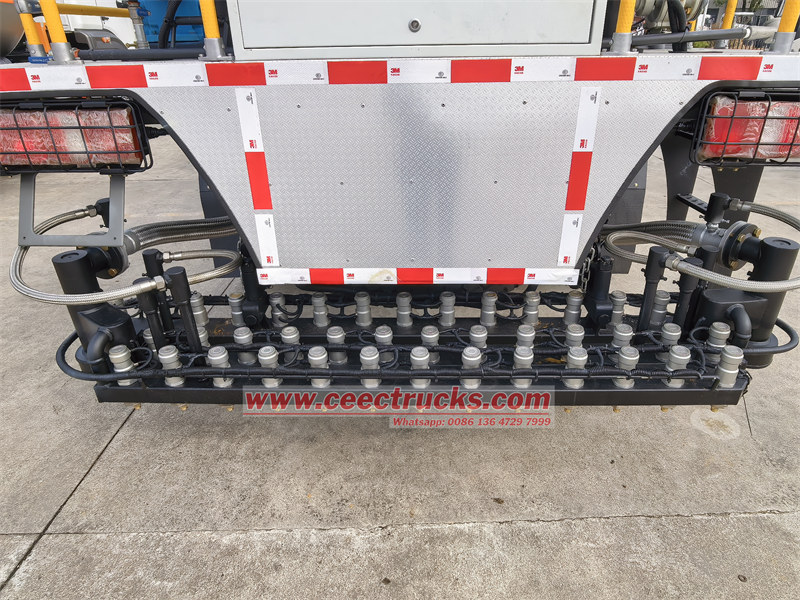

  Арткы чачыраткыч соплолору бар битум ташуучу унаа

Асфальт насосунун жыйындысы



Модель: RCB38/0.6-80F

Агым ылдамдыгы: 38м3/саат

Басым: 0.6Mpa

Айлануу ылдамдыгы: 960 айн/мин

Соргуч бийиктиги: 5 м

Кубаттуулугу: 15 кВт

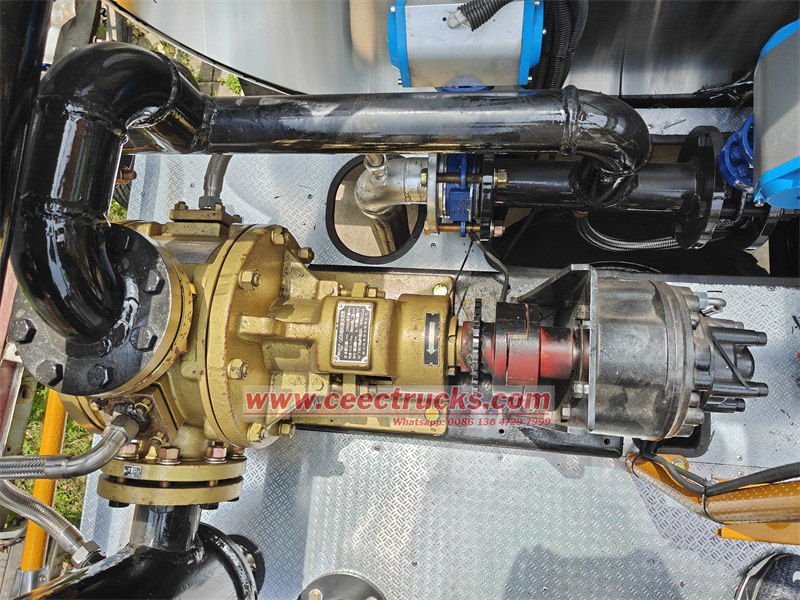

Жогорку илешкектүүлүктөгү изоляциялык насос



Модель: QGB

Агым ылдамдыгы: 680 л/мүн

Жумушчу басым: 0.8Mpa

Илешкектүүлүгү: 0.02-1.3Pas

Иштөө ылдамдыгы: 584 айн/мин

Түтүктүн диаметри: 80 мм

Кубаттуулугу: 11 кВт



•

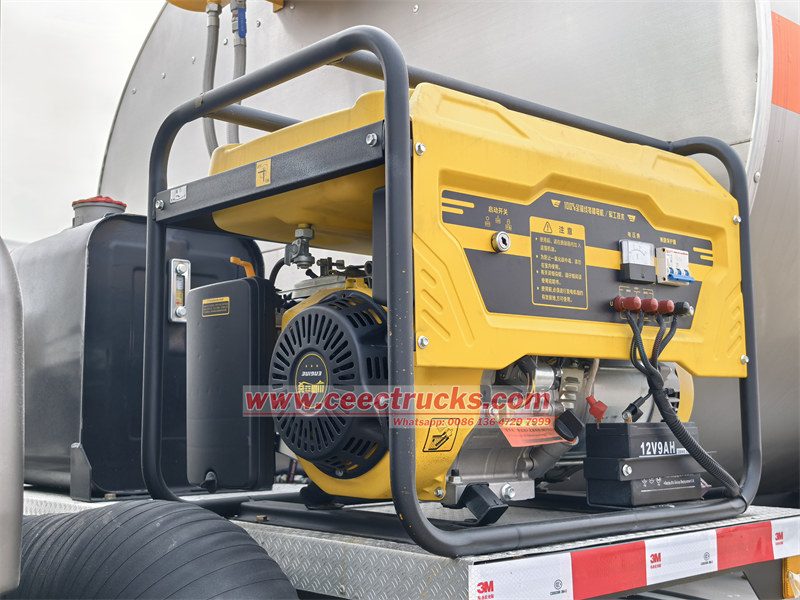

  Генераторду чогултуу
•

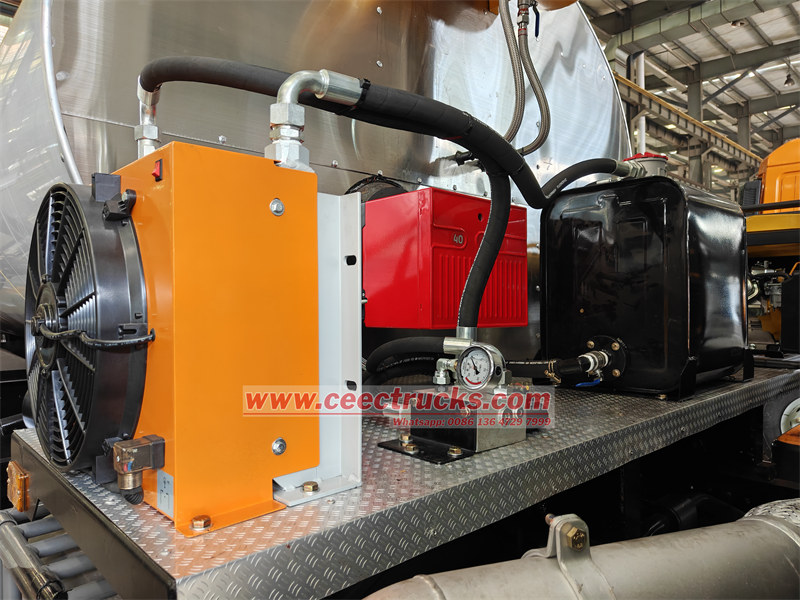

  G20 италиялык Riello дизель күйгүзгүчү
•

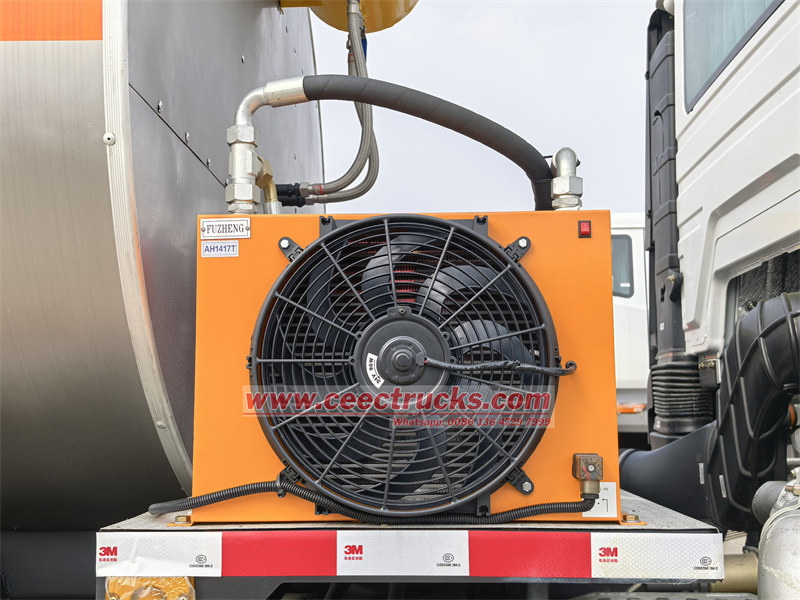

  Радиатордун жыйындысы





Асфальт цистернасы бар жүк ташуучу унаа HOWO 6x4 NX жүк ташуучу унаасынын шассисинин негизинде долбоорлонгон жана курулган, ал ички цистернадан, изоляциялык материалдардан, корпустан, тосмодон, күйүү камерасынан, цистернадагы асфальт түтүктөрүнөн, жылытуу түзүлүшүнөн, күйгүзгүчтөн, май чыпкасынан, көлөм өлчөгүчтөн, акылдуу башкаруу кутусунан турат. Төмөндө битум бөлүштүрүүчү цистерна системасынын жана түтүктөрдүн техникалык чиймеси көрсөтүлгөн:

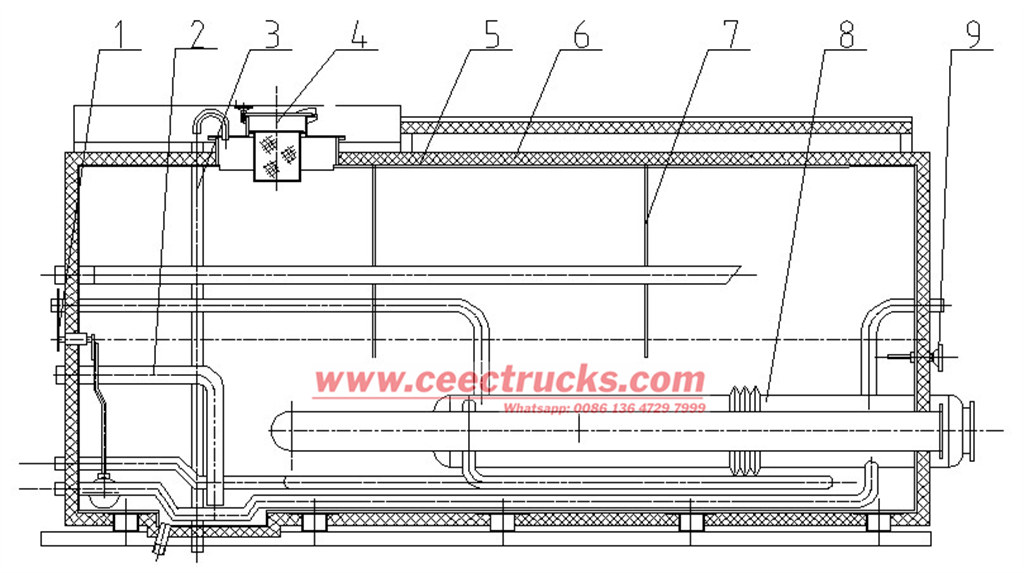

Асфальт цистернасын чогултуу

1 Көлөм өлчөгүч,

2 Мунай соргуч түтүк,

3 Ашыкча түтүк,

4 Май чыпкасы,

5 Ички резервуар,

6 Жылуулук изоляциялоочу материалдар,

7 Баффл,

8 Күйүү камерасы,

9 термометр

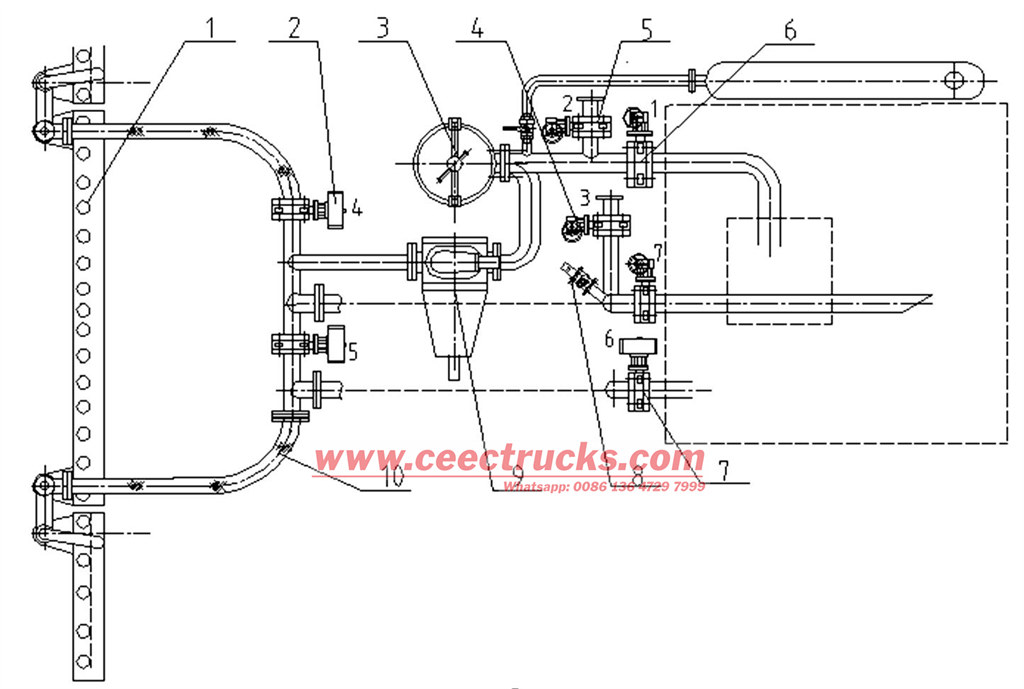

Асфальт насосу жана түтүк системасы



1 Цилиндрдин соплосунун жыйындысы, 2 Май чыгаруучу клапандар, 3 Фильтр, 4 Өткөрүүчү клапан, 5 Өзүн-өзү соруучу клапан, 6 Май кирүүчү клапан, 7 Пневматикалык май кайтаруучу клапан, 8 Колго чачыраткыч штанга клапаны, 9 Асфальт насосу, 10 Дат баспас болоттон жасалган шланг

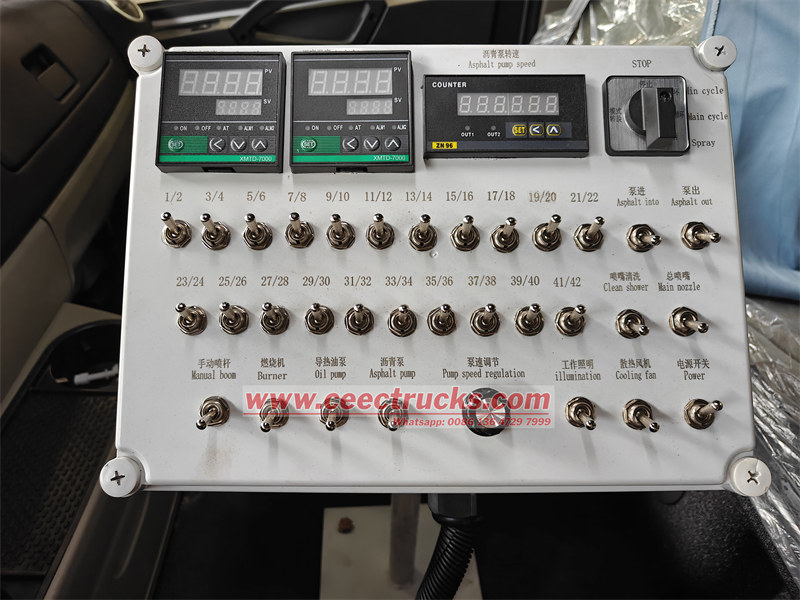

Кабинанын ичинде өзүнчө иштөө үчүн башкаруу кутучасы орнотулган

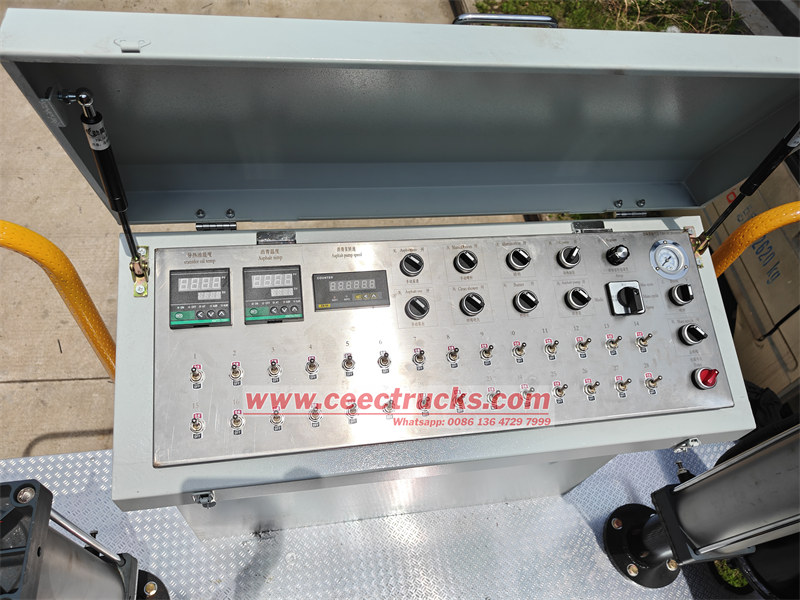

Коопсуздук үчүн платформага арткы орнотулган интеграцияланган башкаруу кутучасы
