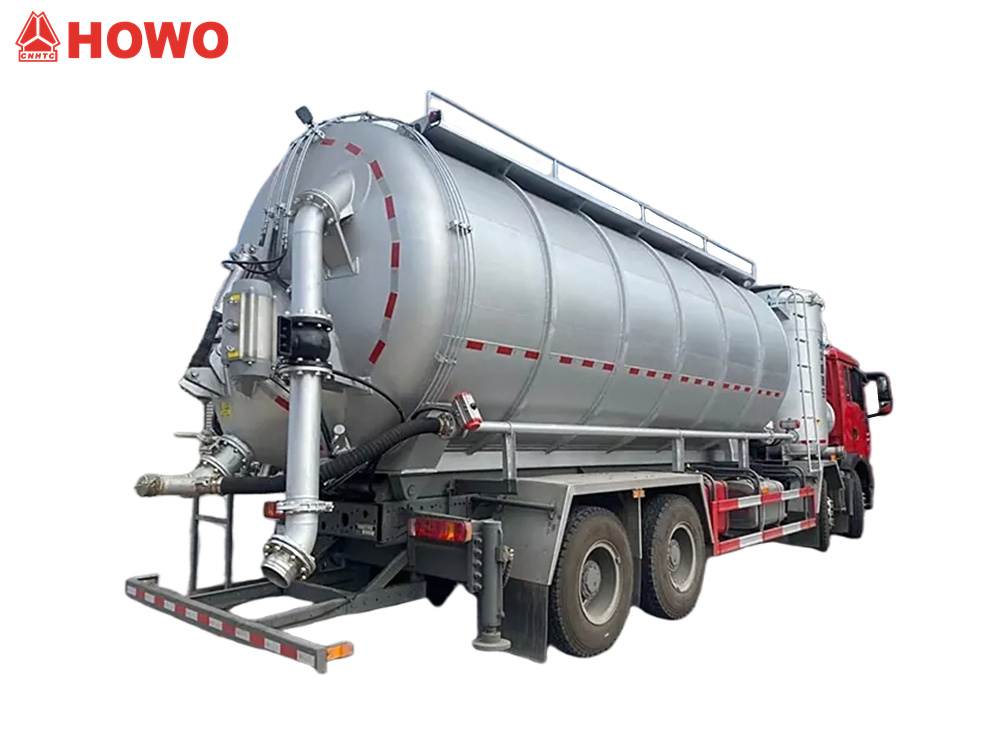

The HOWO TX кургак вакуумдук цистерна жүк ташуучу унаа порошок жана гранулданган материалдарды ташуу үчүн иштелип чыккан универсалдуу унаа. 350 аттын күчүнө ээ Sinotruk MC07H кыймылдаткычы жана HW15710L трансмиссиясы менен жабдылган жүк ташуучу унаанын жалпы цистернасынын сыйымдуулугу 25 куб метрди түзөт жана куб метрине 0,48 тонна тыгыздыктагы учуучу күлдү ташыйт. Жүк ташуучу унаа цистерна, вакуумдук насос, аба компрессору, көтөргүч цилиндр, чыпкалоо системасы, гидравликалык аутригерлер, соргуч жана чыгаруу түтүктөрү жана башка атайын жабдуулар менен жабдылган.

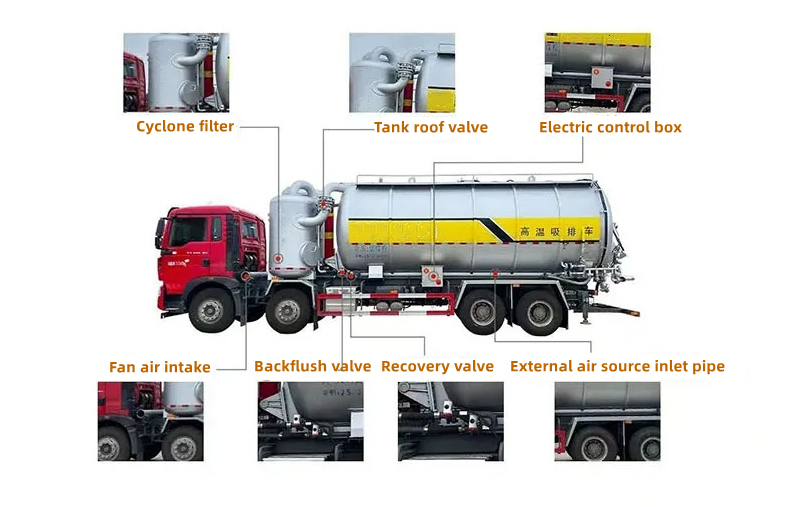

Ал материалдарды натыйжалуу ташуу үчүн вакуумдук насостон терс басымды сорууну жана винттик компрессордон оң ​​басымды чыгарууну колдонуп, кош режимдеги вакуумдук соруу жана басымды чыгаруу системасын колдонот. Жүк ташуучу унаанын жогорку кузовунда көп катмарлуу баштык чыпкасынан жана циклон сепараторунан турган кош чыпкалоо системасы бар, бул чаңды тазалоонун 99,9% натыйжалуулугуна жетишет. Арткы жагындагы электрондук башкаруу кутусу операцияларды башкарат жана басым өлчөгүчтү жана тахометрди көзөмөлдөйт. Ал цемент жана учуучу күл сыяктуу порошок материалдарды ташуу, ошондой эле өнөр жай калдыктарын чогултуу үчүн ылайыктуу.

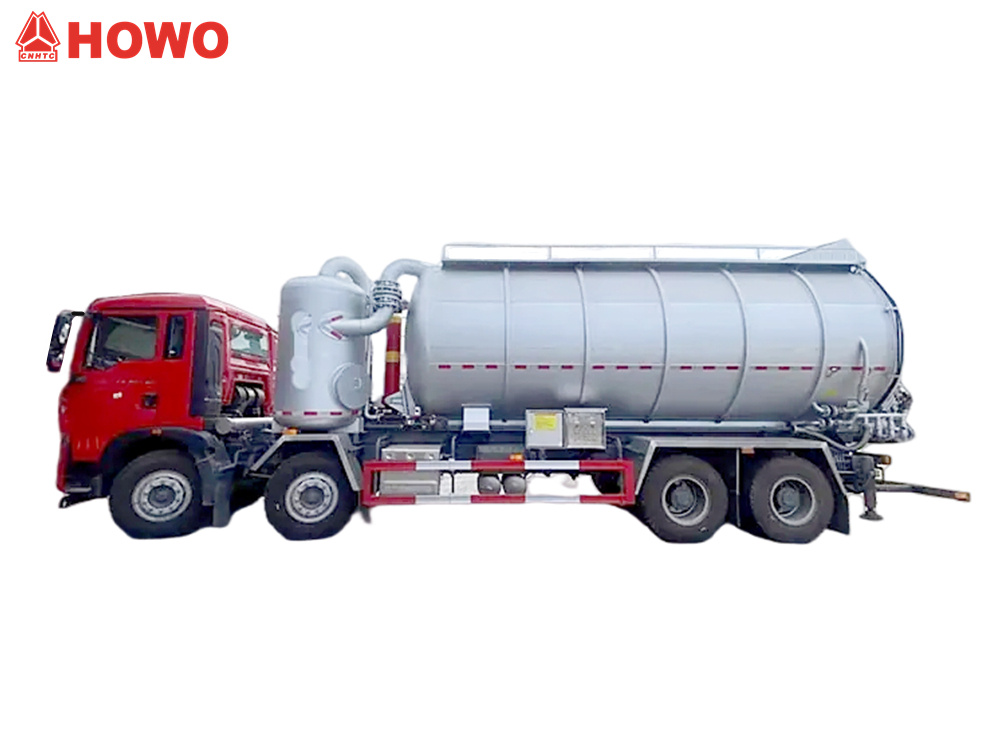

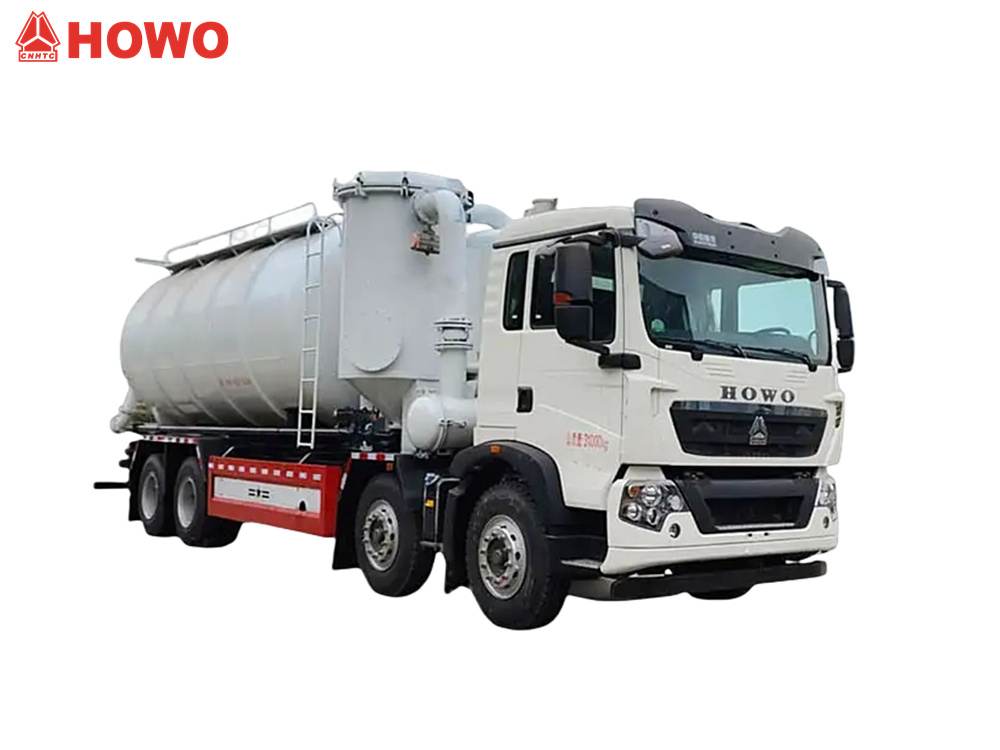

*HOWO 8x4 25000L кургак вакуумдук соргуч жүк ташуучу унаа

Канализациялык чаң соргучБасым өткөрүү Жүк ташуучу унаа*

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.

»Ⅰ.Продукциянын аныктамасы жана кириш сөзү:

Өндүрүүчү:CS TRUCKS GROUP ЖООПКЕРЧИЛИКТҮҮ

Соруучу жана басымдуу конвейердик жүк ташуучу унаалар, ошондой эле соргуч жана түшүрүүчү жүк ташуучу унаалар деп да аталат, металлургия, химиялык инженерия, энергетика, курулуш материалдары, көмүр, тоо-кен казып алуу жана порттук транспорт сыяктуу тармактарда колдонууга ылайыктуу. Алар ар кандай жумуш шарттарында жүзгө жакын чаң жана порошок сымал материалдарды чогултуу, ташуу жана ташуу үчүн колдонулат. Алар темир эритүү, болот эритүү, бышыруу, кокстоо, чийки зат, эритүүнүн десиконизациясы, алюминий порошогу, цемент, минералдык порошок, акиташ чаңы жана аралаш чаң сыяктуу чаңдуу материалдарды ташый алат.

» Ⅱ.HOWO 25CBM кургак вакуумдук соргуч үчүн продукт параметрижүк ташуучу унаа:

» Ⅲ.ПродуктЧоо-жайы

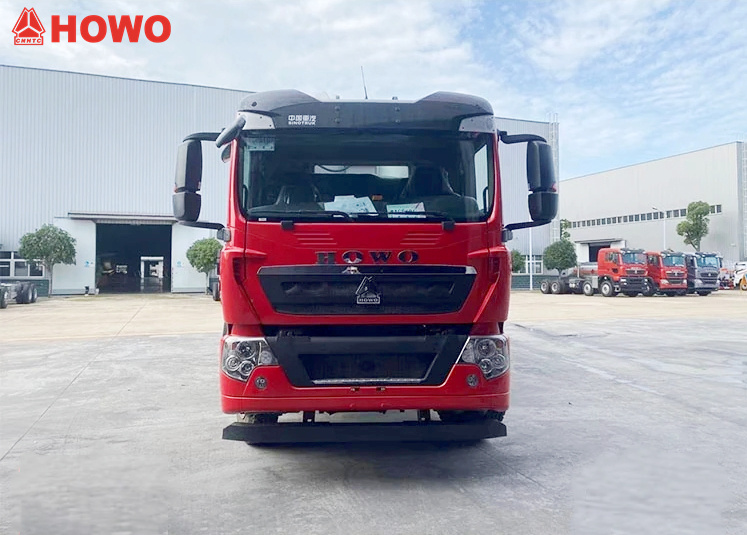

Шасси конфигурациясы

1. Негизги шасси: HOWO TX350 8 үлгүсүнөн өзгөртүлгөн×4 оор жүк ташуучу унаанын шассиси



2. Дөңгөлөк базасы: 1800 мм, 4600 мм жана 1350 мм үч октуу, өтө узун дөңгөлөк базасынын дизайны



3. Күч берүүчү түзүлүш:

• Кыймылдаткыч: Sinotruk MC07H.35-60 дизелдик кыймылдаткычы

• Номиналдык кубаттуулугу: 350 аттын күчү/257 кВт

• Чыгаруулар: 7,36 л, Евро VI эмиссия стандарты



4. Трансмиссия: HW15710L 10 ылдамдыктагы механикалык берүү кутусу

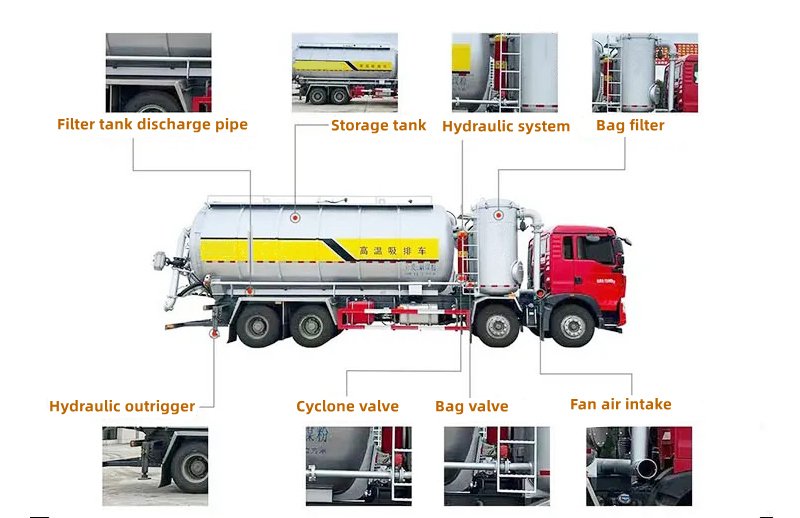

Үстүнкү жагына орнотулган система

1. Бак системасы

• Натыйжалуу көлөм: 25 куб метр (алдыңкы вакуумдук соргуч камерасы жана арткы басым чыгаруу камерасы менен өзүнчө дизайн)



• Иштөө режимдери:

 Вакуумдук соргуч: SK-15 вакуумдук насосу менен жетишилген терс басымдагы соргуч (максималдуу вакуум -0,093 МПа)

Басымдын разряддалышы: BDW-10/2 бурама аба компрессору менен жетишилген оң басым разряддалышы (номиналдык басым 0,2 МПа)

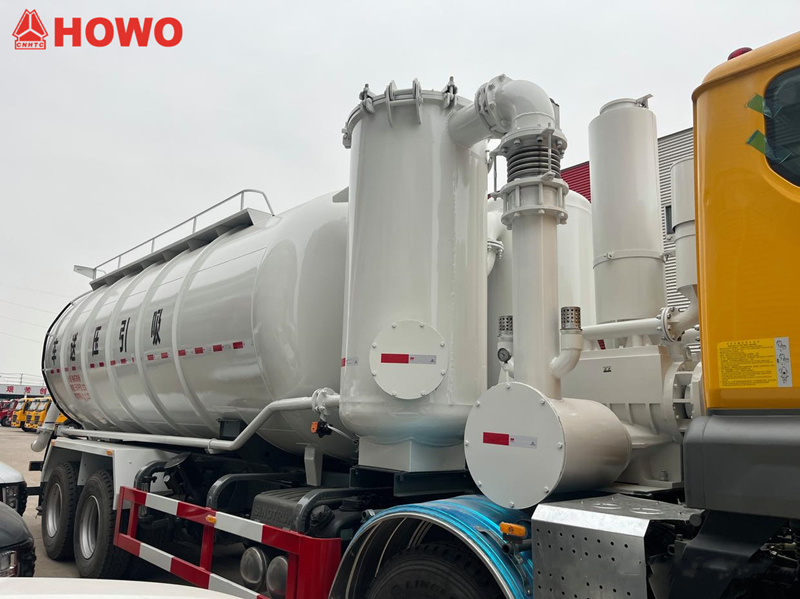

2. Фильтрация системасы

• Баштык чыпкасы: Толугу менен үстүнө орнотулган, капталган баштык чыпкасы, чыпкалоо тактыгы менен ≥5 μm

• Артка агызуу: импульстук артка агызуу клапаны менен жабдылган, автоматтык жана кол менен тазалоо режимдерин колдойт



3. Гидравликалык жана көмөкчү системалар

• Гидравликалык аутриггерлер: Төрт чекиттүү гидравликалык турукташтырылган аутриггерлер

• Аба системасы: Тышкы аба менен камсыздоочу кирүүчү түтүк менен жабдылган

• Көтөрүү механизми: Гидравликалык цилиндр менен башкарылуучу цистернаны көтөрүү (максималдуу көтөрүү бурчу 55)°)

• Муздатуу системасы: вакуумдук насос жана аба компрессору үчүн көз карандысыз суу менен муздатуучу айлануу системасы

4. Түтүк системасы

Соруу жана агызуучу түтүктөр: DN150 эскирүүгө туруктуу резина шланг соргуч түтүк (узундугу 6 м, тез туташтыргычы менен); N100 көмүртек болоттон жасалган катуу түтүк (көпөлөк клапан башкаруусу менен) агызуучу түтүк



Коопсуздук түзүлүштөрү: Ашыкча басымды басуучу клапан, вакуумдук автоматтык өчүргүч

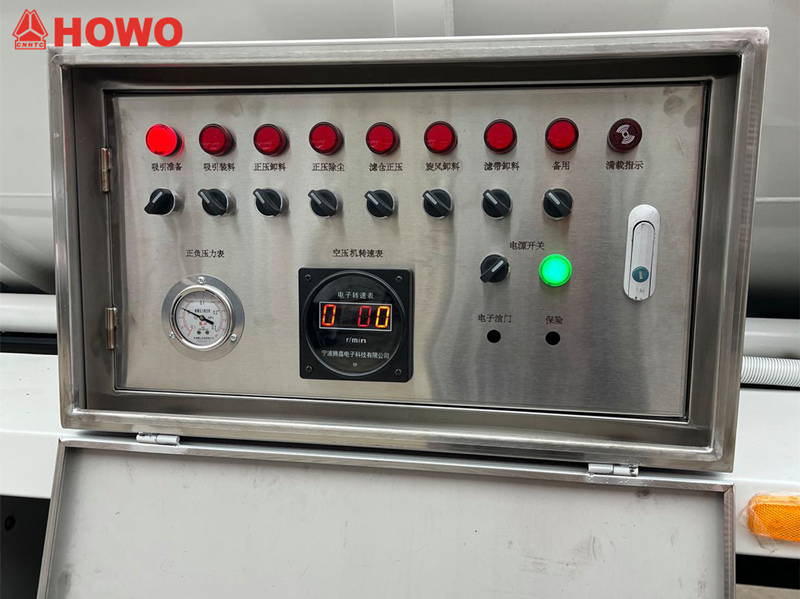

5. Электрондук башкаруу системасы

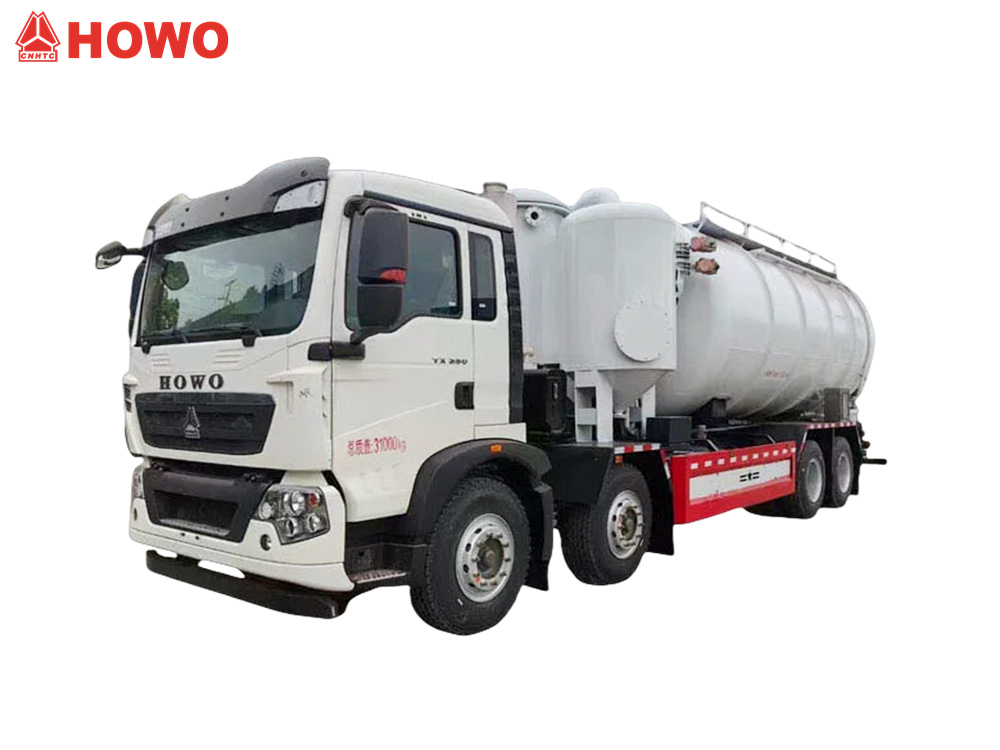

HOWO 8×25 куб метрлик соргуч жана басым конвейери так операциялык башкаруу үчүн бир нече функция баскычтарын жана дисплей аспаптарын бириктирген акылдуу электрондук башкаруу панели менен жабдылган.



1. Функция баскычынын аймагы: Сорууну даярдоо, Сорууну жүктөө, Оң басым менен чыгаруу, Оң басым менен чаңды кетирүү, Чыпка камерасынын оң басымы, Циклонду чыгаруу, Чыпка курун чыгаруу, Күтүү режиминин баскычы, Электрондук дроссель



2. Абалдын көрсөткүч аймагы: Толук жүктөө көрсөткүчү





3. Аспаптарды көрсөтүү аймагы: Оң жана терс басым өлчөгүчтөрү, компрессордук тахометр

»Ⅳ. Иштөө принциби

Унаа вакуумдук насосту колдонуп, порошок жана гранулданган материалдарды резервуарга вакуум менен бекем тартып алуу үчүн терс басымды пайда кылат. Чаңды тазалоо жана чыпкалоо системасы экинчилик булгоочу заттардын аралаш аба агымын бөлүп, жок кылат. Бак көтөрүлгөндөн кийин, аба компрессору чыгаруу учурунда оң басымды пайда кылат, экинчилик булгоочу заттарды жабык, жогорку басымдагы чыгаруу ыкмасы аркылуу атайын сактоочу контейнерге чыгарат. Атмосферанын булганышына жол бербөө үчүн бүтүндөй операция жабык абалда жүргүзүлөт. Цистернанын үстүнкү бөлүгү герметикалык жана оюкчалуу, ал эми арткы бөлүгүн ачууга болбойт.







»Ⅴ.Техникалык негизги учурлар



1. Терс-оң басымдын айкалышкан операциясы: Вакуумдук насосту тез жүктөө жана аба компрессорунун жогорку басымдагы түшүрүүсүн айкалыштырып, натыйжалуулукту 40% га жогорулатат



2. Модулдук дизайн: Чыпкалоо системасы, резервуар жана кубат блогу техникалык тейлөө үчүн өз алдынча бөлүктөргө бөлүнүшү мүмкүн



3. Акылдуу башкаруу: PLC башкаруу кутусу менен жабдылган, ал сордуруу жана чыгаруу процесстерин бир тийүү менен иштетүүнү колдойт
