HOWO тазалоочу шыпыргыч жүк ташуучу унаанын конструкциялык схемасы

HOWO тазалоочу шыпыргыч жүк ташуучу унаалары заманбап санитардык операциялар үчүн негизги адистештирилген жабдуулар болуп саналат, алар шыпыруу, чаң соргуч менен тазалоо, жогорку басымдагы жуу жана жолдун бетин тазалоону камтыйт. Алар бир операцияда бир нече тапшырмаларды аткара алышат, анын ичинде жол таштандыларын шыпыруу, чаңды басуу жана бордюрларды жуу. Алар жол чаңын натыйжалуу басат, абанын сапатын жакшыртат жана шаарлардын санитардык абалын нормалдаштырууга жана өркүндөтүүгө жана узак мөөнөттүү экологиялык чөйрөнү башкарууга салым кошот.

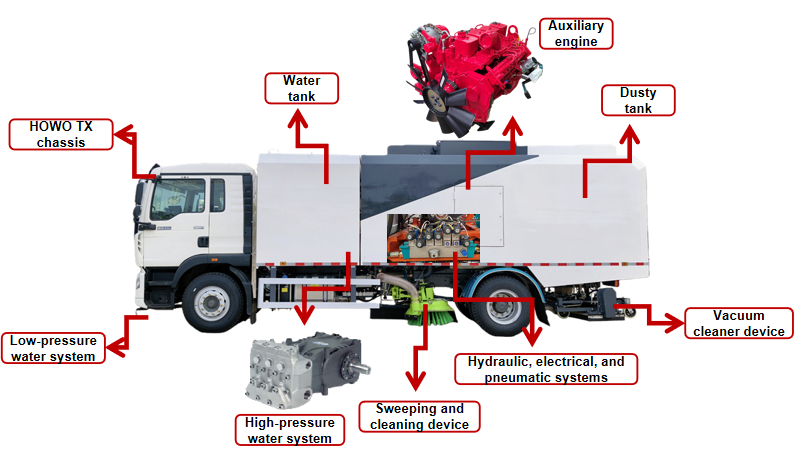

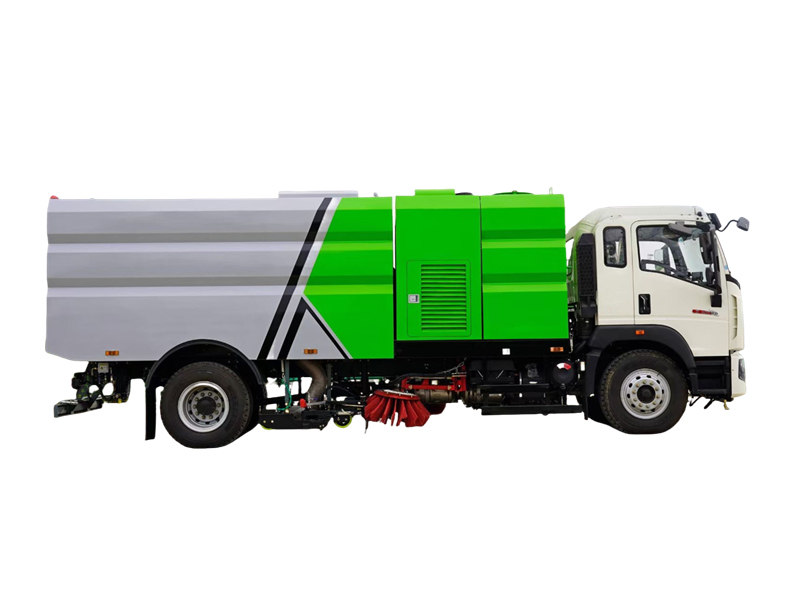

⇒ Унаанын жалпы жайгашуу схемасы:

HOWO тазалоочу шыпыргыч жүк ташуучу унаасынын жайгашуу схемасында үстүнкү түзүлүш кузовдун жыйындысынан, шасси платформасынан, шыпыруу жана жуугуч түзүлүштөн, чаң чогултуучу түзүлүштөн, электр системасынан, жогорку басымдагы суу системасынан, төмөнкү басымдагы суу системасынан, чачыратуу системасынан, гидравликалык системадан, электр системасынан жана аба системасынан тураары көрсөтүлгөн. Жумушчу түзүлүш эки шыпыруучу дисктин, борбордук жайгашкан кең соргучтун жана V формасындагы чачыраткычтын борбордук жайгашкан жайгашуусун колдонот.

1. Резервуардын жыйындысынын жайгашуусун оптималдаштыруу:

● Таза суу резервуарлары электр системасынын алдына өз алдынча жайгаштырылган, бул электр системасынын ызы-чуусун жана электромагниттик нурлануунун кабинага тийгизген таасирин азайтат.

● Таза суу резервуарынын дагы бир бөлүгү таштанды челекке бириктирилген, бул мейкиндикти пайдаланууну жакшыртып, таштанды челектеринин көлөмүн 6 м³ге чейин, ал эми суу резервуарынын көлөмүн 5 м³ге чейин көбөйтөт.

● Тез чайкоо жана өзүн-өзү тазалоо үчүн таштанды челектин ичине жогорку агым ылдамдыгындагы, жогорку басымдагы форсункалар орнотулган.

● Таза суу сактагыч жана таштанды челек экөө тең дат баспас болоттон жасалган, бул коррозияга эң сонун туруктуулукту камсыз кылат жана конструкциялык компоненттердин кызмат мөөнөтүн узартат.

● Үч бурчтуу ийилген дизайн жана үстүнкү бөлүгүндөгү бүктөлгөн чети курч бурчтардан качууга мүмкүндүк берет, бул жалпы көрүнүштү жаңы жана татаал кылат.

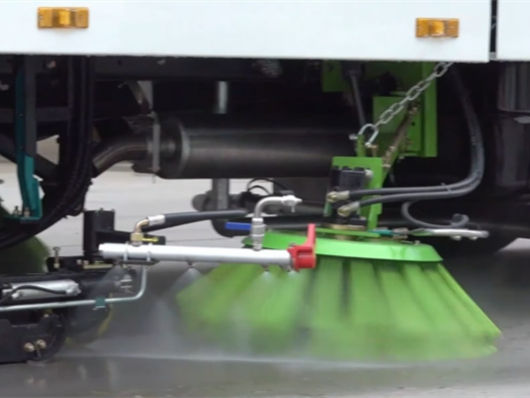

2. Адаптивдүү башкаруу шыпыргыч түзмөгү:

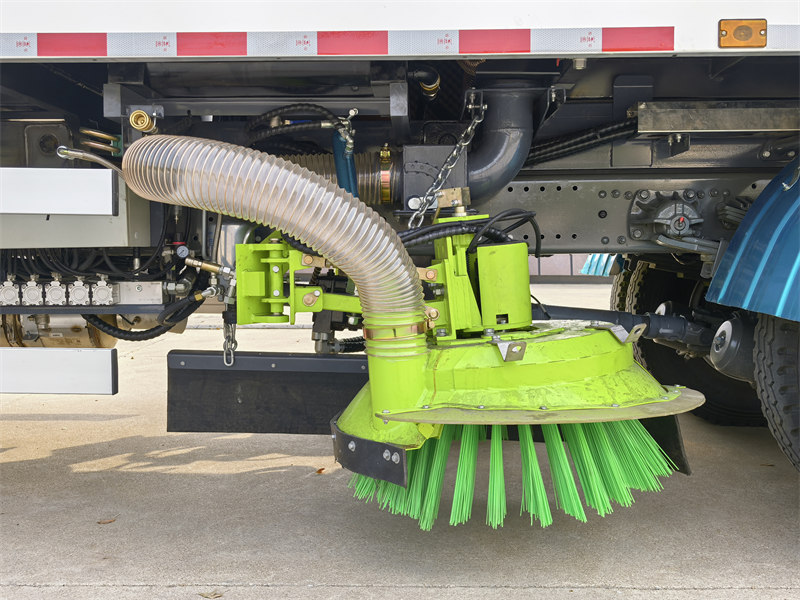

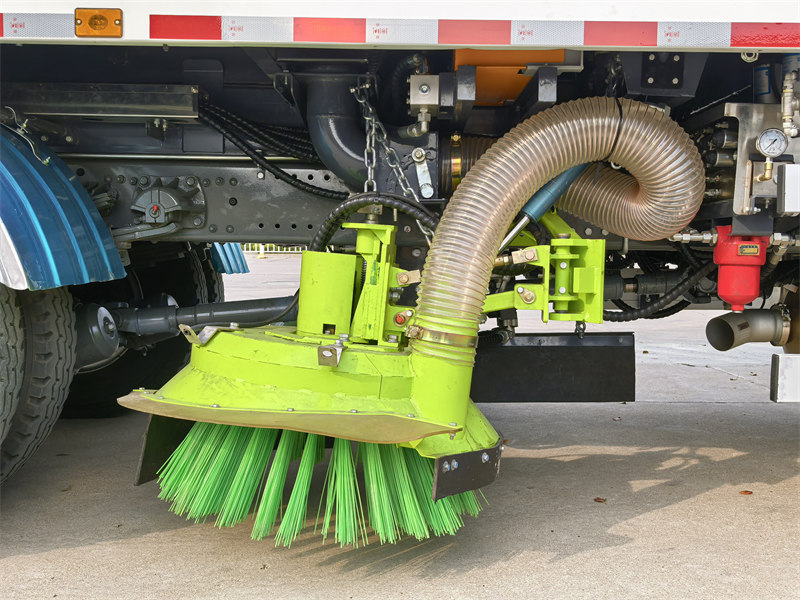

● Кагылышуудан качуу дизайны: Сол жана оң шыпыруучу дисктер жана чачыраткыч тилкесинин түзүлүшү тоскоолдуктардан автоматтык түрдө коргоо жана баштапкы абалга келтирүү функцияларына ээ, бул бекем тоскоолдуктардан автоматтык түрдө качууга мүмкүндүк берет.

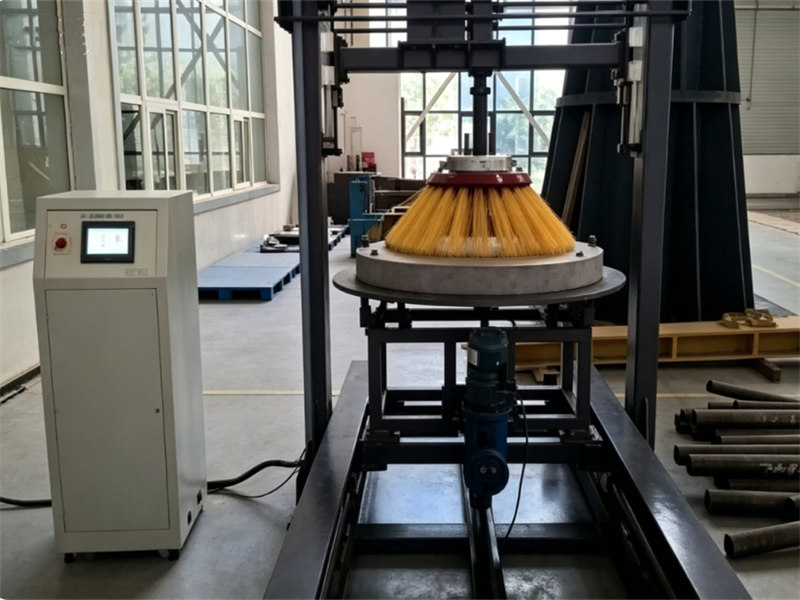

● Жогорку эскирүүгө туруктуу щеткалар: Полипропилендин, полиэтилен чийки затынын, органикалык эмес толтургучтардын жана алардын кошулмаларынын пропорцияларын тууралоо менен, эң сонун сүрүлүүгө жана эскирүүгө туруктуулукка ээ болгон түктүү формула иштелип чыккан жана иштелип чыккан.

Ошол эле учурда, ар бир эксперименталдык формула боюнча натыйжалуулук сыноолору жүргүзүлдү. Нейлон негизиндеги щетка түктөрү кызмат мөөнөтүн 100%га узартты, бул колдонуучунун эксплуатациялык чыгымдарын 50%га кыскартты.

3. Жогорку натыйжалуу чаң чогултуучу түзүлүш:

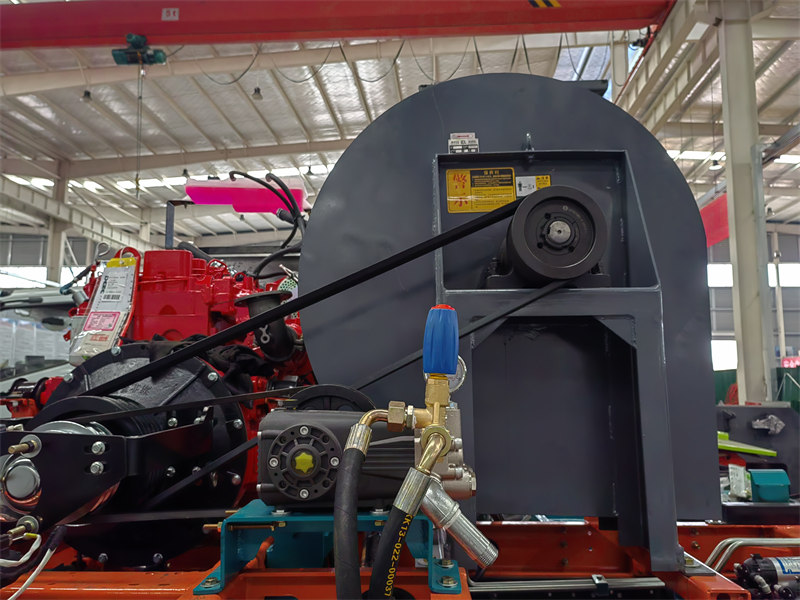

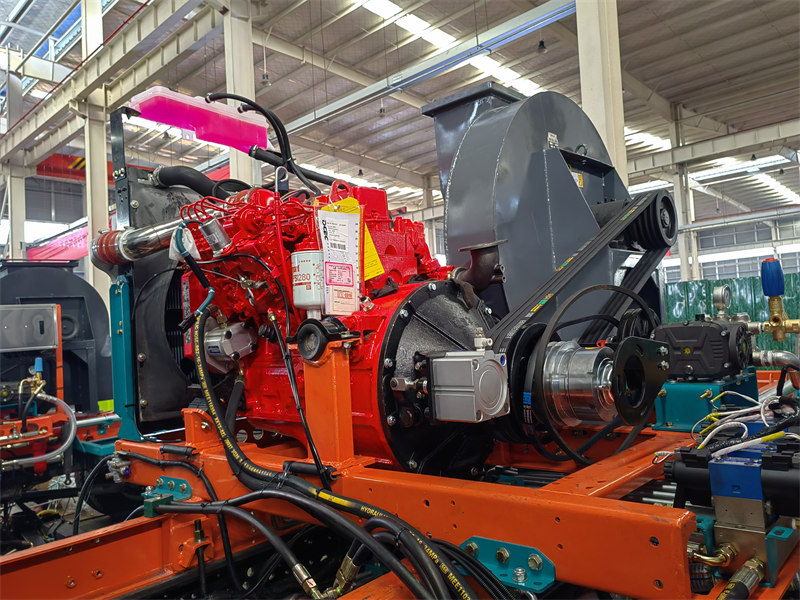

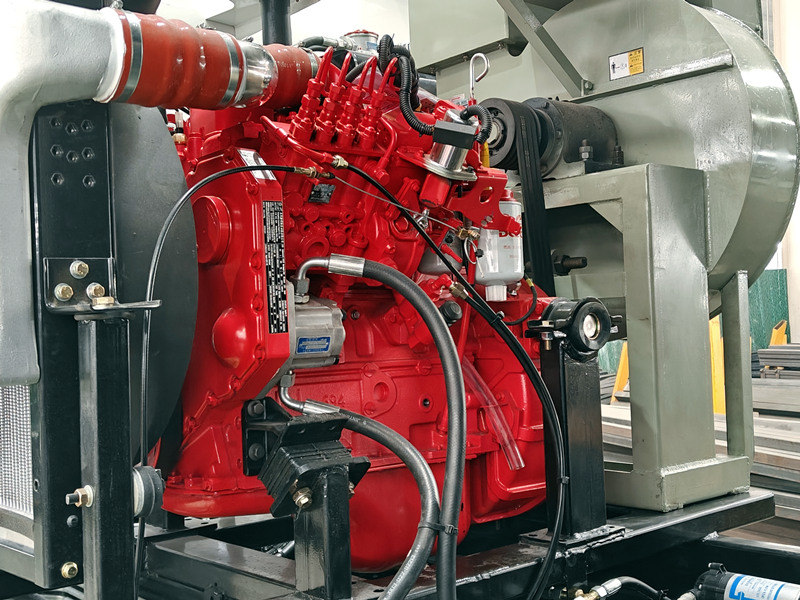

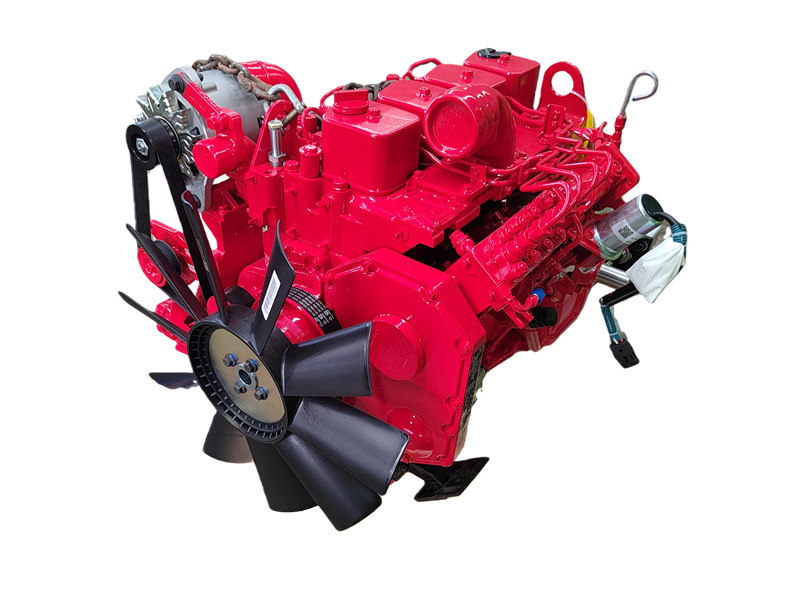

● Негизги кубат булагы, жардамчы кыймылдаткыч:

Аба өткөргүч системасы шыпыргычтын пневматикалык ташуу системасынын негизи болуп саналат. Ал 3 негизги бөлүктөн турат: соргуч форсунка, корпустун түтүгү жана калдыктардын соргуч күчүн аныктоочу желдеткич.

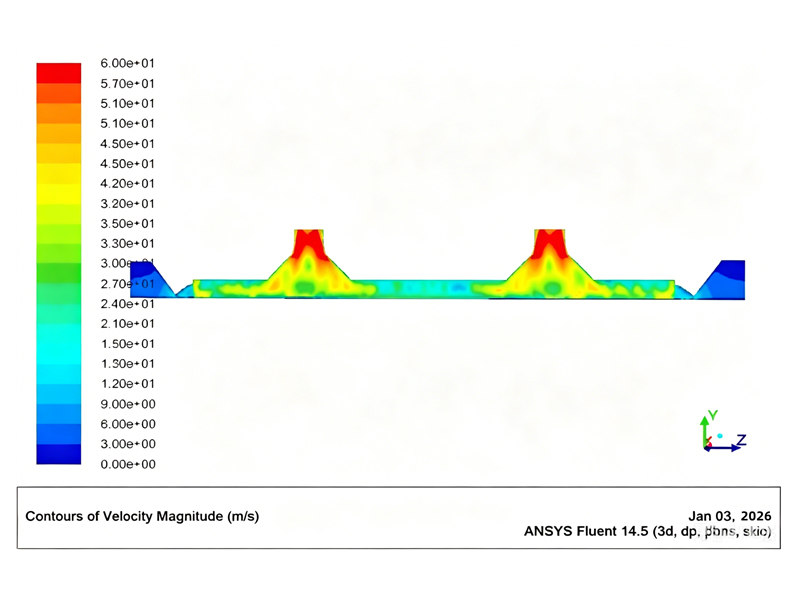

● Жогорку натыйжалуу соргуч чөйчөк:

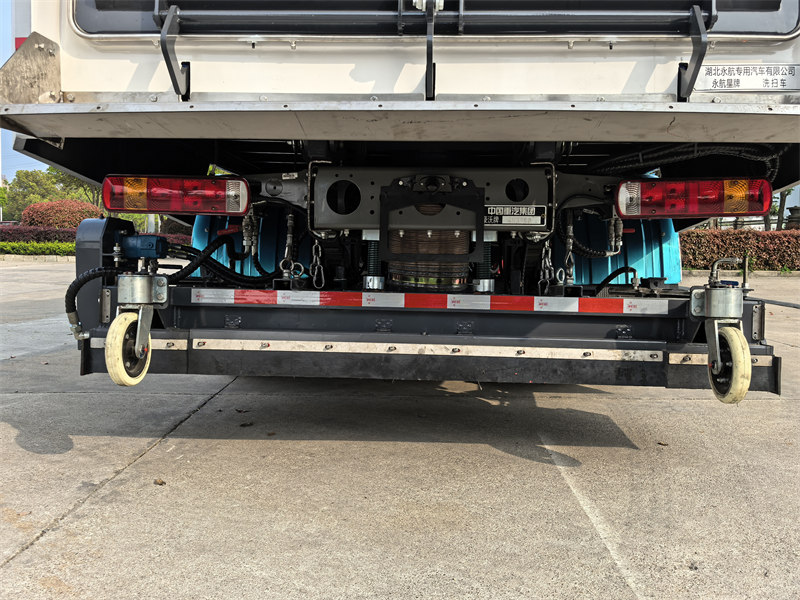

♦ Чаң чогултуучу түзүлүш унаанын арткы огунун алдында жайгашкан жана калкып жүрүүчү соргуч сопло + кош аба өткөргүч түзүлүшүн колдонот.

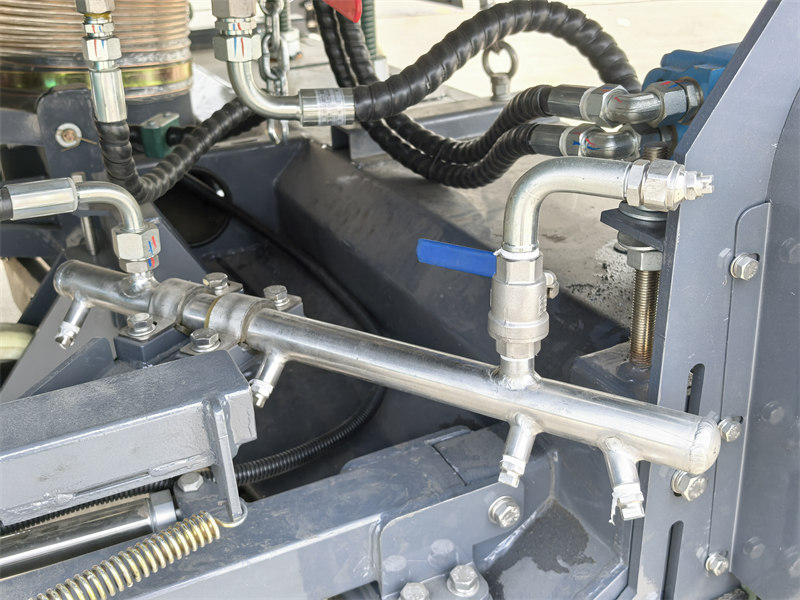

♦ Анын сордуруу кеңдиги бар жана ичинде жогорку басымдагы суу чачыраткыч тилкеси, сол жана оң жагында эки жагында тең суу чачыраткыч тилкелери бар.

♦ Соргучтун ичиндеги оптималдаштырылган аба агымы жана түзүлүшү аркылуу соргуч кубаттуулугу жогорулайт, натыйжада күчтүү сордуруу жана тазалоонун натыйжалуулугу 98% түзөт.

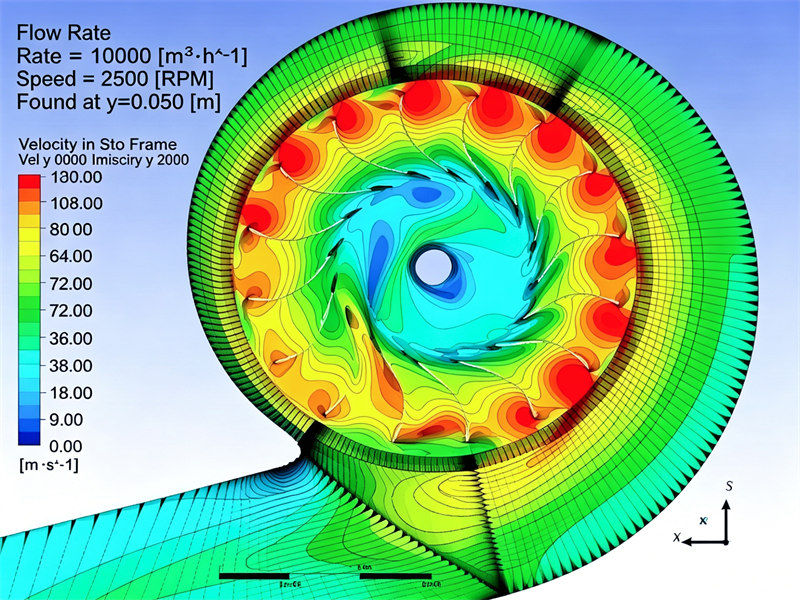

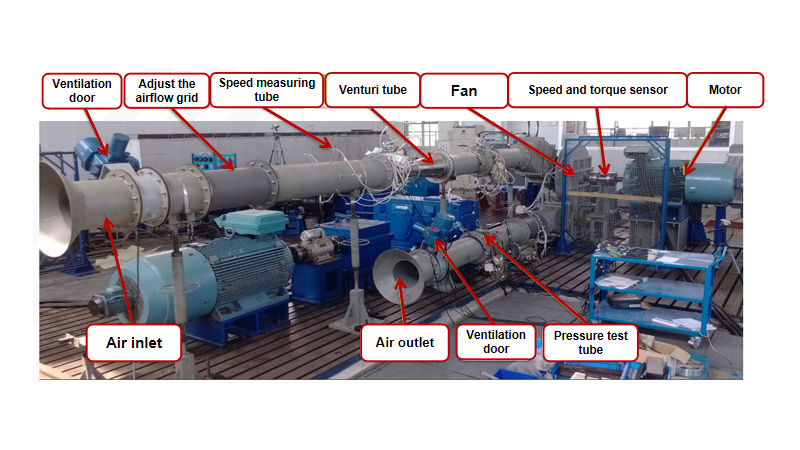

● Борбордон качуучу желдеткич:

♦ Өз алдынча иштелип чыккан жогорку басымдагы борбордон тепкичтүү желдеткичти колдонуу менен, максималдуу аба агымы 12000 м³/саатка жетет.

♦ Вентилятор жогорку жалпы басымга жана жогорку натыйжалуулукка ээ, механикалык натыйжалуулукту 15% дан ашык, ал эми аба басымын 25% га жогорулатат.

♦ Бычактар ​​атайын болоттон жасалган жана алардын уникалдуу формасы аларды эскирүүгө өтө туруктуу кылат.

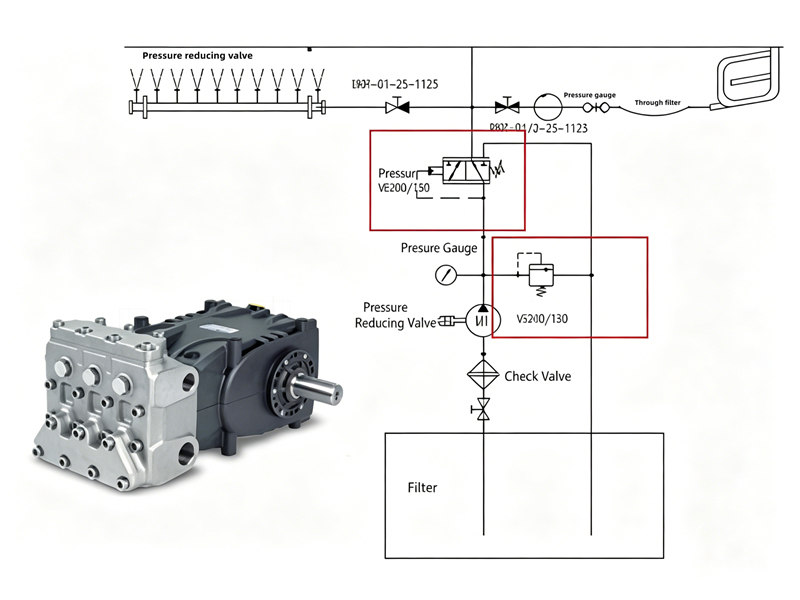

4. Коопсуз жана ишенимдүү жогорку басымдагы суу системасы:

● Жогорку басымдагы суу системасы кош басымдан коргоого ээ:

♦ Биринчи коргоо деңгээли 5 МПага коюлган түшүрүүчү клапан аркылуу жетишилет.

♦ Экинчи деңгээлдеги коргоо 7 МПага коюлган ашып кетүү клапаны менен ишке ашырылат.

Колго кармалуучу чачыраткыч пистолет чачыратуу режиминен жабык режимге кескин өткөндө, системанын басымы кескин жогорулайт. Бошотуучу клапан жооп берүүгө үлгүрбөй калышы мүмкүн, ошондо коопсуздук клапаны заматта ачылып, суу насосунун жана суу системасынын башка компоненттеринин коопсуз жана ишенимдүү иштешин камсыздайт.

● Пневматикалык түтүктөрдү тазалоо функциясы:

♦ Жогорку басымдагы суу системасы суу системасынын компоненттеринин кышкы төмөн температурада тоңуп калышынын алдын алуу үчүн тез туташтырылуучу тоңууга каршы суу үйлөтүүчү түзүлүш менен жабдылган.

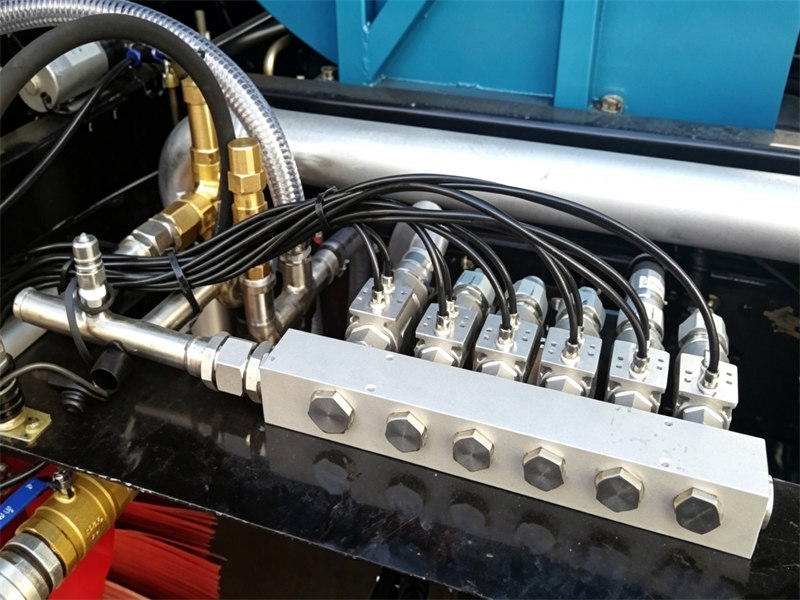

♦ Жогорку басымдагы суу бөлүштүрүүчү клапан пневматикалык интеграцияланган суу клапанынын жыйындысын колдонот, ал тейлөөгө оңой жана абдан ишенимдүү.

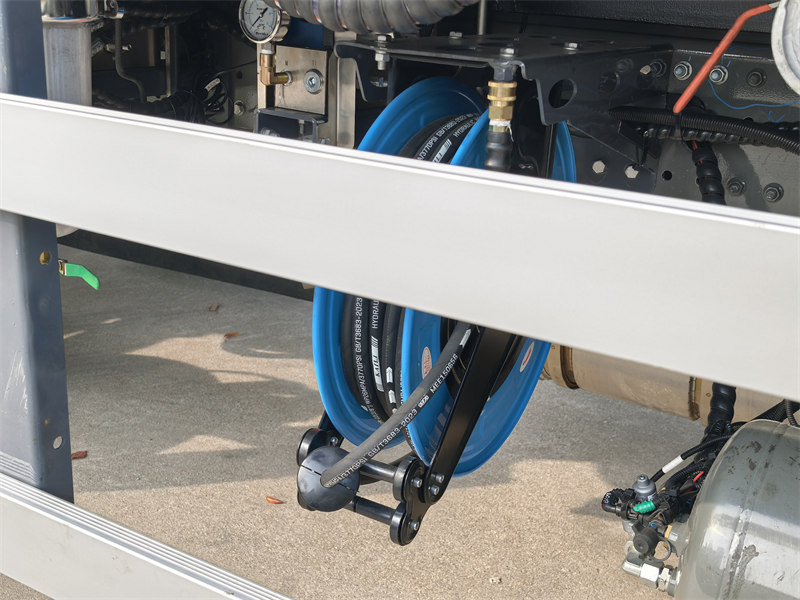

♦ Автоматтык шланг катушкасы жана жогорку басымдагы суу тапанчасы менен жабдылган, ал максаттуу тазалоону жана унааны техникалык тейлөөнү аткара алат.

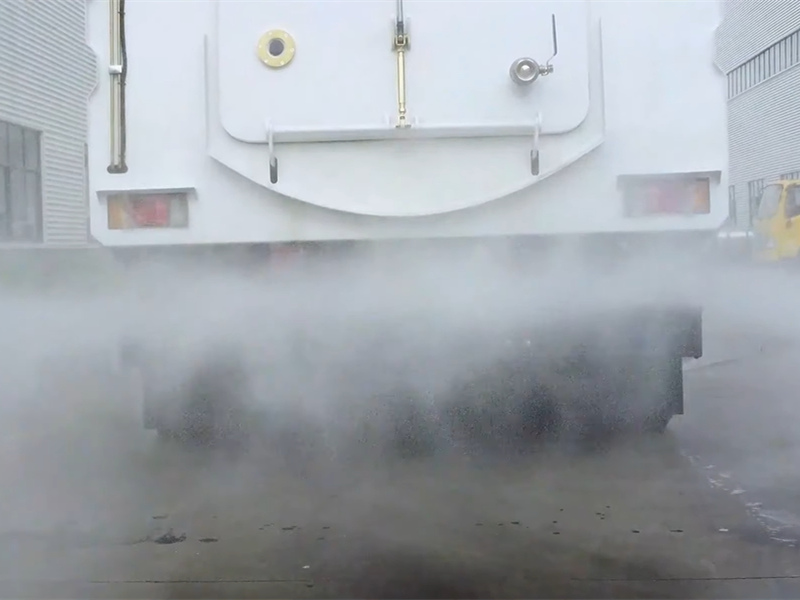

♦ Чаңды басуу үчүн унаанын арткы бөлүгүнө арткы чачыратуу системасы орнотулган.
