The HOWO NX 20 тонналык өзү жүктөгүч жүк ташуучу унаа оор техниканы ташуу үчүн иштелип чыккан атайын унаа. Адистештирилген үстүнкү түзүлүш жана гидравликалык башкаруу системасы менен жабдылган, ал тез жүктөө жана түшүрүү, ошондой эле натыйжалуу ташууну камсыз кылат. Weichai 400 аттын күчүндөгү кыймылдаткычы жана Sinotruk 10 ылдамдыктагы трансмиссиясы менен иштеген ал күчтүү жана ишенимдүү кубаттуулукка ээ. Анын үстүнкү түзүлүшү 7,5 метр узундуктагы, 8 мм калыңдыктагы бекем болот плитадан турат, бул өзгөчө жүк көтөрүү жөндөмдүүлүгүн камсыз кылат. Негизги өзгөчөлүктөрүнө 45 метрлик, 20 тонналык лебедка, алдыңкы гидравликалык аутриггерлер жана арткы жагындагы 2,2 метрлик механикалык пружина пандусу кирет. Арткы гидравликалык аутриггерлер унаанын арткы тарабынан борборлоштурулган түрдө башкарылат, бул жогорку эксплуатациялык натыйжалуулукту камсыз кылат.

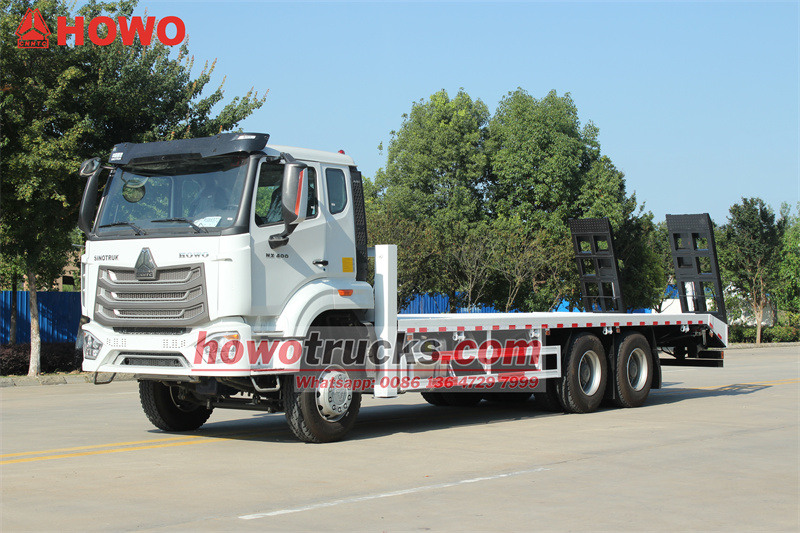

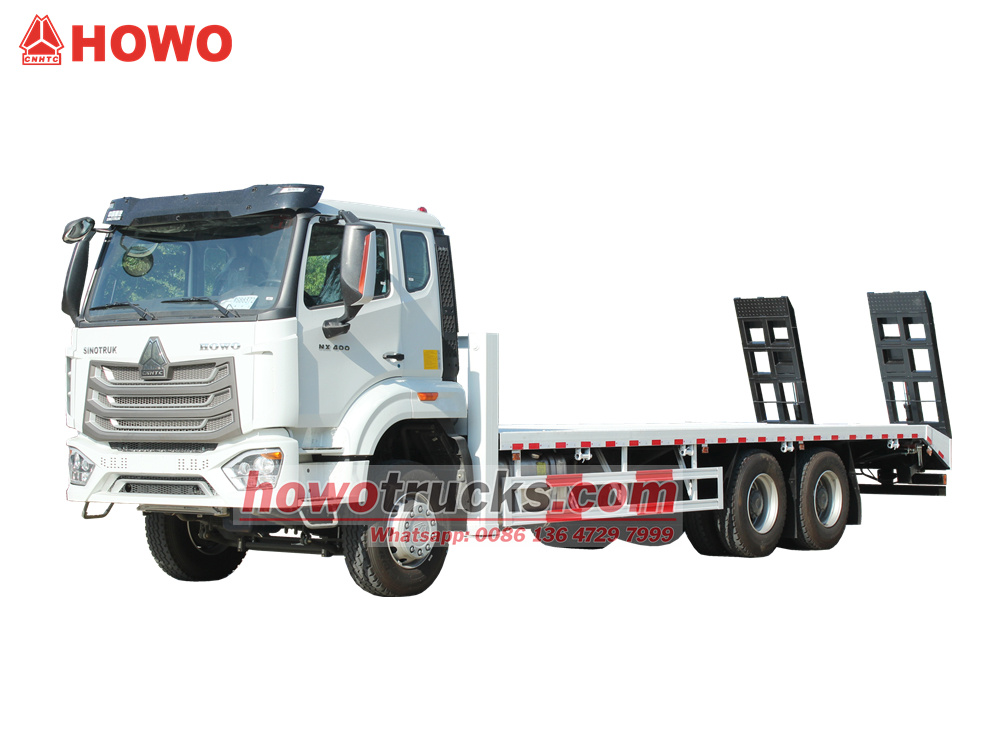

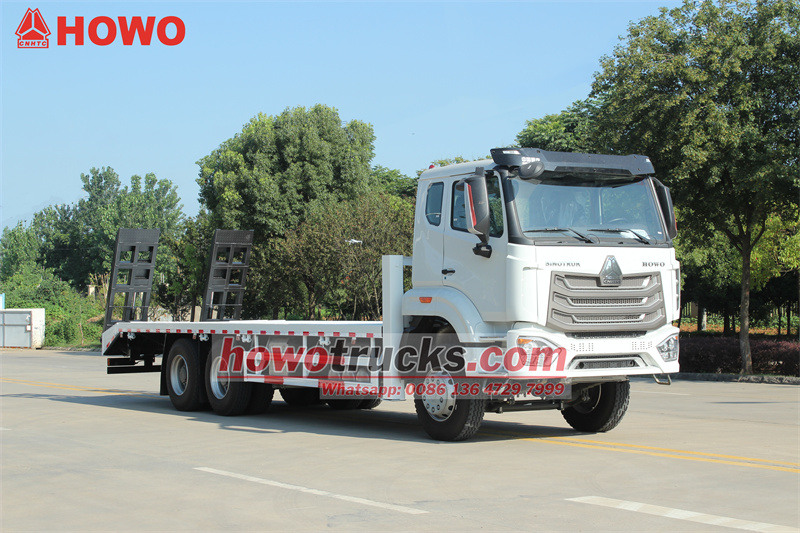

*HOWO NX 20 тонналык өзү жүктөгүч жүк ташуучу унаа

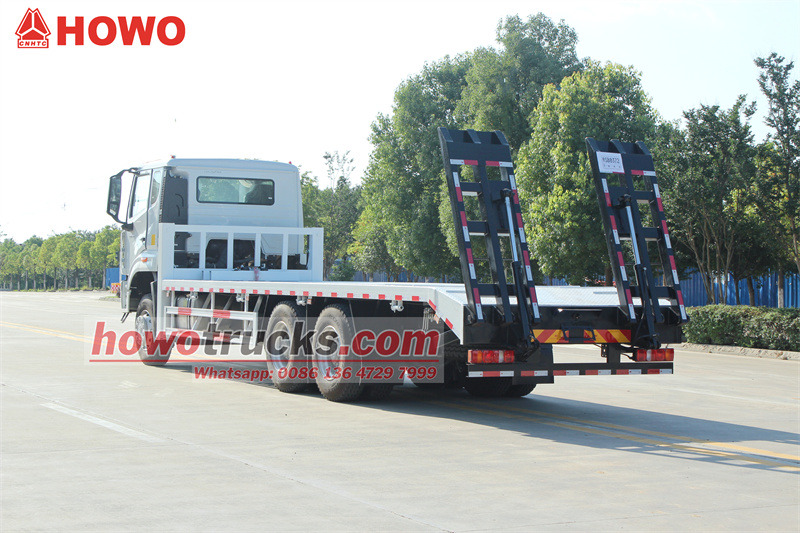

HOWO 6x4 платформалуу чиркегич жүк ташуучу унаа*

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.

»Ⅰ.Продукциянын аныктамасы жана кириш сөзү:

Өндүрүүчү:CS TRUCKS GROUP ЖООПКЕРЧИЛИКТҮҮ

Техникалык негизги учурлар

1. Натыйжалуу өзүн-өзү жүктөө жана түшүрүү: Гидравликалык автригерлер, лебедка жана арткы механикалык пандус жүктөө жана түшүрүү натыйжалуулугун бир топ жакшыртат.

2. Бышык түзүлүш: 8 мм калыңдыктагы пластинанын жана 120 ГБ чарчы болоттун "оор соот" айкалышы катаал курулуш чөйрөлөрүндө узак мөөнөттүү бышыктыкты камсыз кылат.

3. Оңой иштетүү: Механикалык пандус үч кабыргасы жана кош пружинасы бар бекемделген конструкцияга ээ жана тез артка тартуу жана жайылтуу үчүн арткы дөңгөлөктөрү менен жабдылган.

4. Коопсуздук өзгөчөлүктөрү:

• Гидравликалык система автоматтык түрдө ашыкча жүктөмдү басуу үчүн кош чынжырлуу коопсуздук клапаны менен жабдылган.

• Пандустагы тайгаланбоочу функция.

• Аутриггерлер спирттик деңгээл жана автоматтык тегиздөө менен жабдылган.

» Ⅱ. HOWO 20T өзү жүктөгүч жүк ташуучу унаа үчүн продукт параметрлери:

»Ⅲ.Продукциянын чоо-жайы

Шасси конфигурациясы

Бул унаа Sinotruk HOWO NX400 сериясындагы оор жүк ташуучу унаалардын шассисинин негизинде курулган, бул жалпы ишенимдүүлүктү жана кубаттуулукту камсыз кылат.



• Шасси модели: HOWO NX400 6x4



• Кыймылдаткыч: Вэйчай WP12.400E201

◇ Көлөмү: 11,6 л, Евро 2 эмиссиясы

◇ Максималдуу кубаттуулук: 400 HP (294 кВт), Эң жогорку момент: 1920 Нм

◇ Кубаттуу кубаттуулук, күйүүчү майдын үнөмдүүлүгү, жогорку ишенимдүүлүк жана оңой тейлөө.



• Жугуу: Sinotruk HW19710

◇Кеңири биринчи тиштүү дөңгөлөк катышына ээ, оор жүк менен иштетүү жана көтөрүлүү мүмкүнчүлүктөрүнө жана татаал башкарууга ээ 10 ылдамдыктагы механикалык трансмиссия. Ал WP12 кыймылдаткычына эң сонун дал келет жана жогорку трансмиссиялык натыйжалуулукту камсыз кылат.

Жогорку түзүлүш жана конфигурация

Бул унаанын негизги баалуулугу үстүнкү түзүлүш болуп саналат. Анын дизайны жана материалдары анын иштөө мүмкүнчүлүктөрүн жана кызмат мөөнөтүн түздөн-түз аныктайт.



• Тегиз төшөктүн өлчөмдөрү: 7500 мм (узундугу) x 2500 мм (туурасы)

◇ Кенен жүктөө платформасы ар кандай типтеги экскаваторлорду, жүктөгүчтөрдү, роликтерди жана 20 тоннага чейинки башка курулуш техникаларын оңой батыра алат.

• Жалпак материалдар:

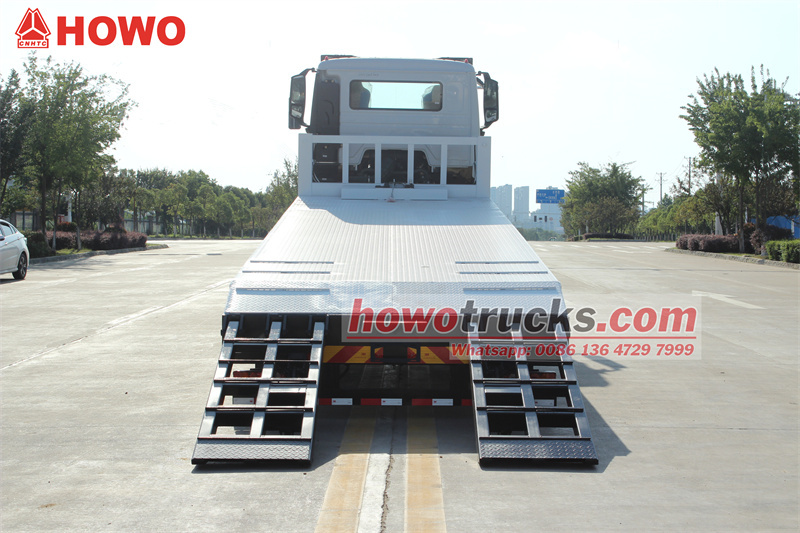

◇ Панель: 8 мм калыңдыктагы, жогорку бекемдиктеги, тайгаланбаган оймо-чиймелүү болот плитаны колдонот. Бул калыңдык кадимки жалпак платформалардыкынан алда канча ашып түшөт, бул анын соккуга жана соккуга туруктуулугун бир топ жогорулатат, экскаватордун изи сыяктуу курч нерселердин соккусуна туруштук берүүгө мүмкүндүк берет. Оймо-чиймелүү конструкция сүрүлүүнү натыйжалуу жогорулатат, бул жабдууларды ташуу учурунда тайгаланып кетишине жол бербейт.



◇ Төмөнкү нур: Негизги жүк көтөрүүчү каркас катары 120 мм x 120 мм x 5 мм улуттук стандарттагы чарчы болотту колдонот. Бул стандарттуу чарчы болот бүтүндөй жалпак платформаны бекем колдоо менен камсыз кылып, анын оор жүктөр астында туруктуу бойдон калышын камсыз кылып, өзгөчө ийилүүгө жана буралууга туруктуулукту камсыз кылат.





• Өзүн-өзү жүктөө жана түшүрүү системасы:

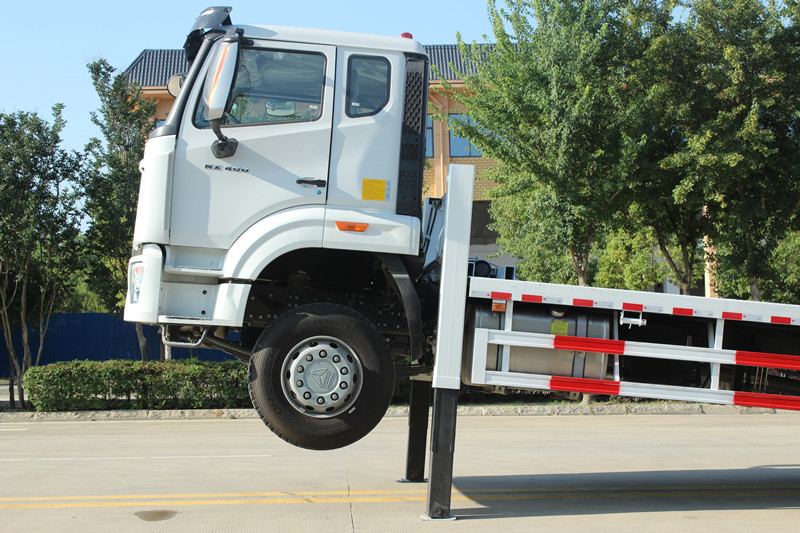

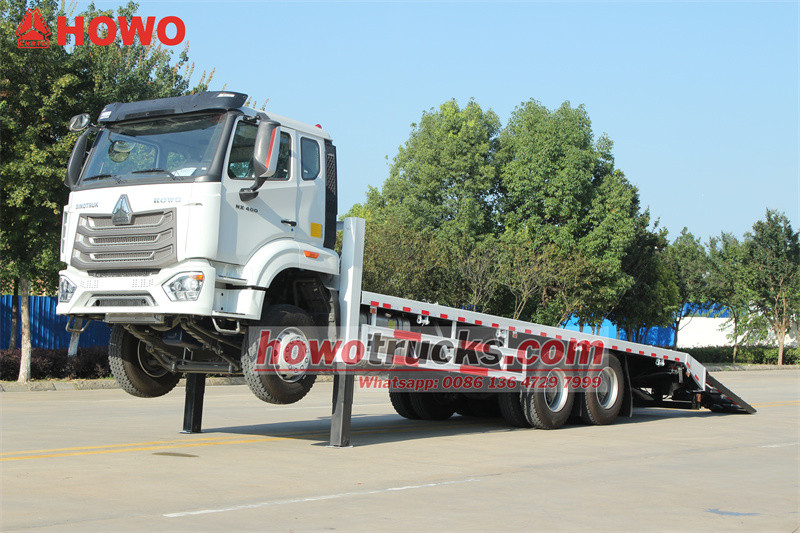

◇Гидравликалык оодаргычтар: Унаанын алдыңкы бөлүгүндө эки чоң сыйымдуулуктагы гидравликалык аутригер орнотулган. Алар жүктөө жана түшүрүү операциялары учурунда түшүрүлүп, унаанын алдыңкы бөлүгүнүн туруктуу колдоосун камсыз кылат, унаанын алдыңкы бөлүгүнүн кыйшайышына жол бербейт жана жүктөө жана түшүрүү процессинин коопсуз жана жылмакай болушун камсыздайт.



◇ 20 тонналык гидравликалык лебедка: 45 метр узундуктагы зым аркан 20 тоннага чейин тартуу күчүн камсыз кылат. Бул зым аркан оор жабдууларды платформага жылмакай тартып жана түшүрүп, өзүн-өзү жүктөө жана түшүрүү үчүн негизги энергия булагын камсыз кылат.

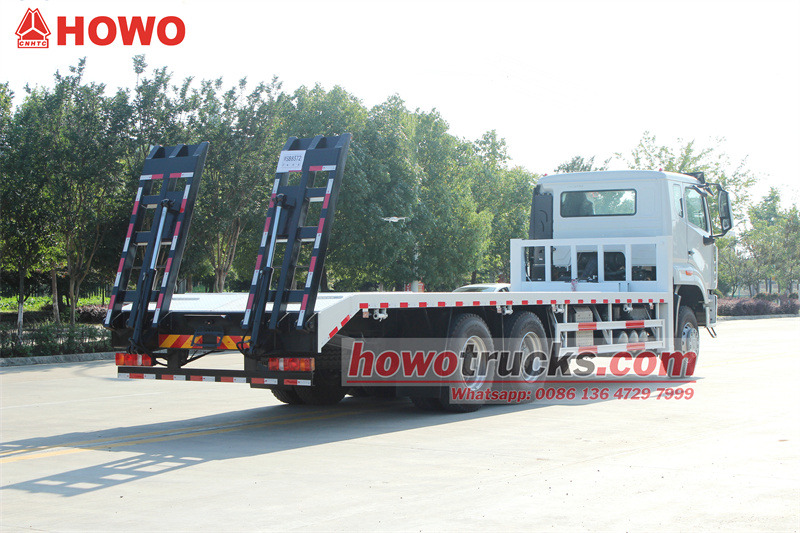

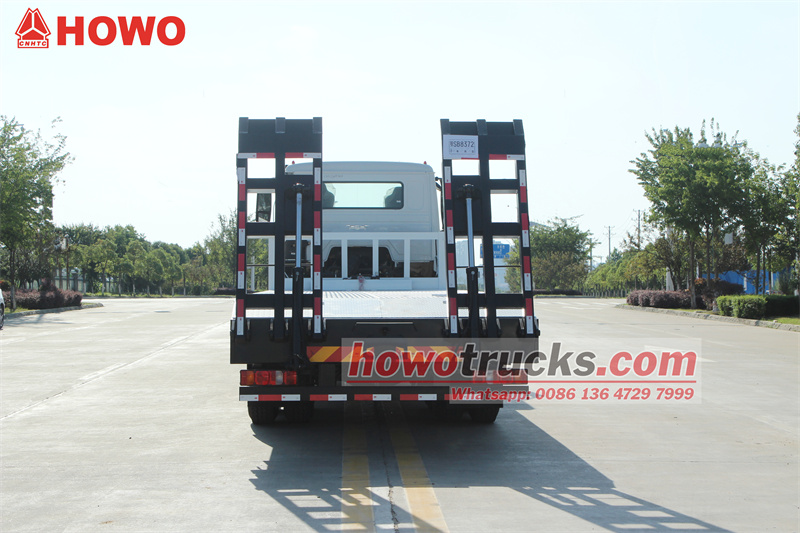

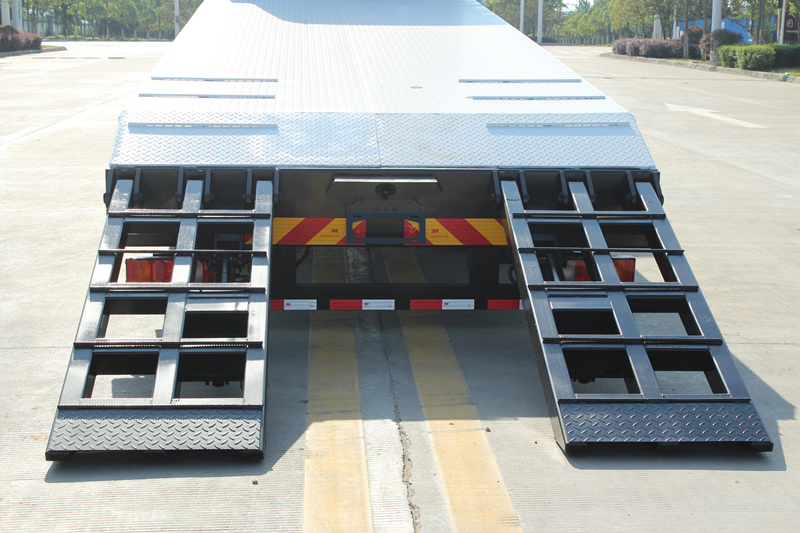

◇ Механикалык пружиналуу толугу менен болоттон жасалган пандус:Унаанын арткы бөлүгүндө 2,2 метр узундуктагы толугу менен болоттон жасалган пандус бар. Механикалык пружина менен пандус оңой жана артка тартууга жана узартууга ыңгайлуу. Жогорку бекемдиктеги пандус жабдууларды автоматтык түрдө көтөрүп-түшүрүүгө же лебедка менен тартууга ыңгайлуу мүмкүнчүлүк берет.

•Операция:

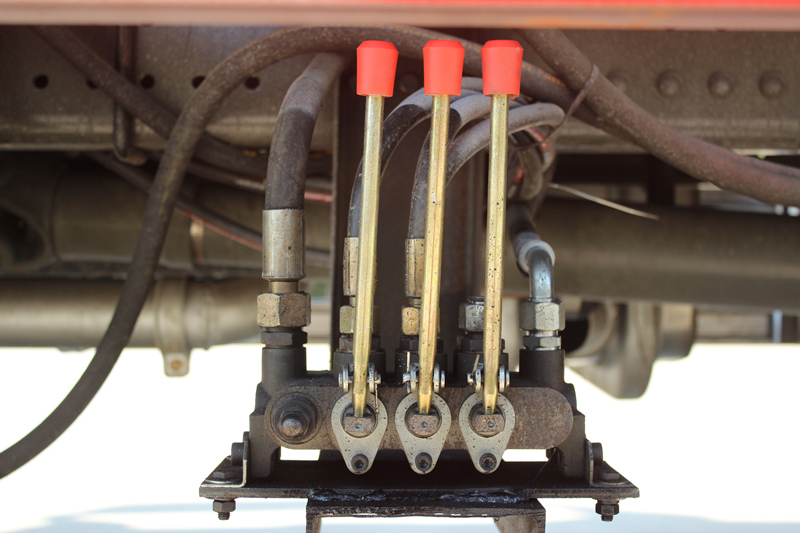

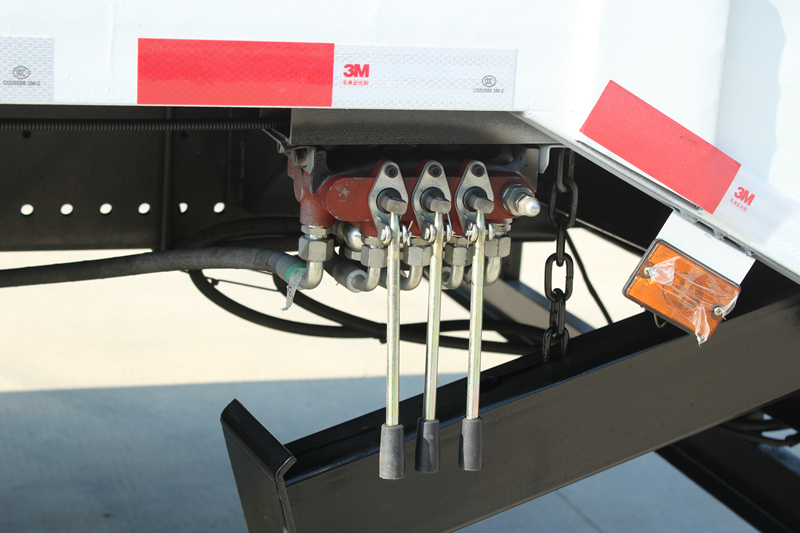

Бардык функциялар (гидравликалык аутриггерди узартуу/артка тартуу, лебедканы бошотуу/артка тартуу жана пандусту түшүрүү/артка тартуу) унаанын арткы бөлүгүнүн сол жана оң жагында жайгашкан башкаруу кутучаларынан башкарылат. Оператор унаанын арткы бөлүгүнөн жүктөө жана түшүрүү процессинин бардыгын так байкай алат, бул бир адамга бардык жүктөө жана түшүрүү операцияларын натыйжалуу жана коопсуз аткарууга мүмкүндүк берет.





»Ⅳ. Колдонмо сценарийлери

• Курулуш техникасын ижарага берүүчү компаниялар: Экскаваторлорду, чакан фрезердик станокторду жана бургулоочу станокторду кошо алганда, ар кандай типтеги жабдууларды жеткирүү жана калыбына келтирүү үчүн колдонулат.

• Курулуш аянтчалары: Курулуш аянтчасынын ичинде техниканы жана жабдууларды жылдыруу үчүн колдонулат.

• Логистика жана транспорттук компаниялар: Чоң, алынбай турган оор жабдууларды ташуу үчүн колдонулат.

• Айыл чарба кооперативдери: Тракторлор жана комбайндар сыяктуу ири айыл чарба техникаларын ташуу үчүн колдонулат.

• Тез жардам кызматы: Алдыңкы линияга тез жардам жабдууларын тез жеткирүү үчүн колдонулат.
