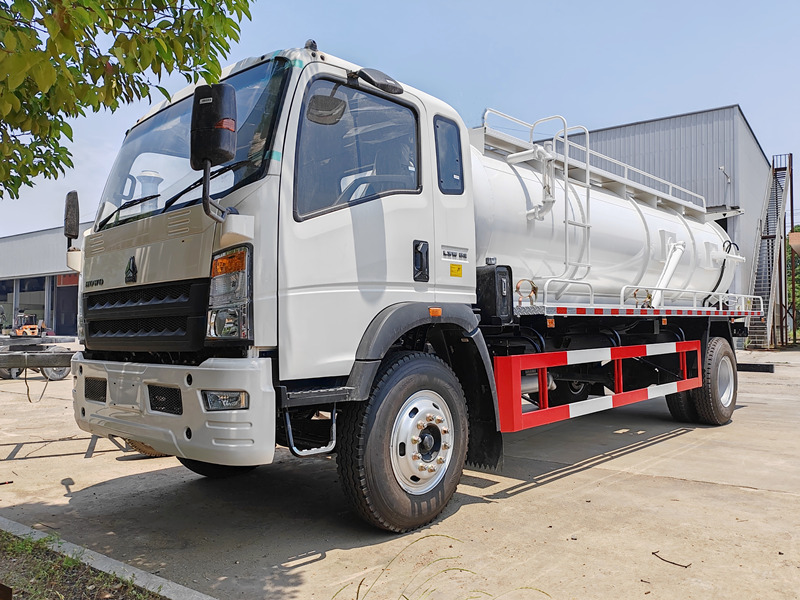

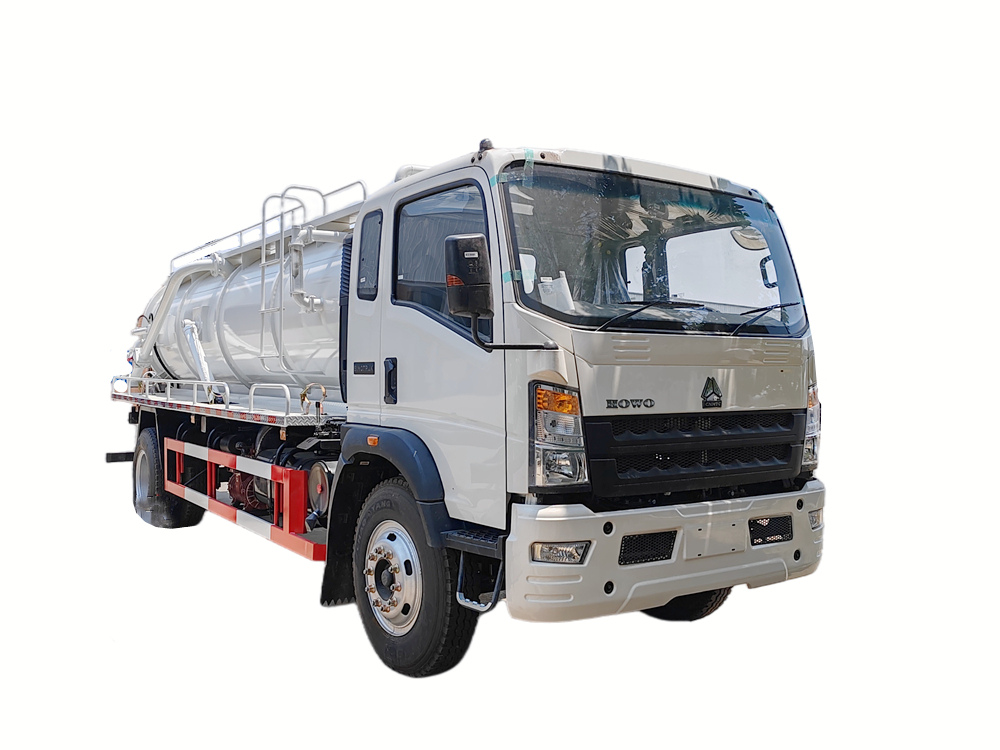

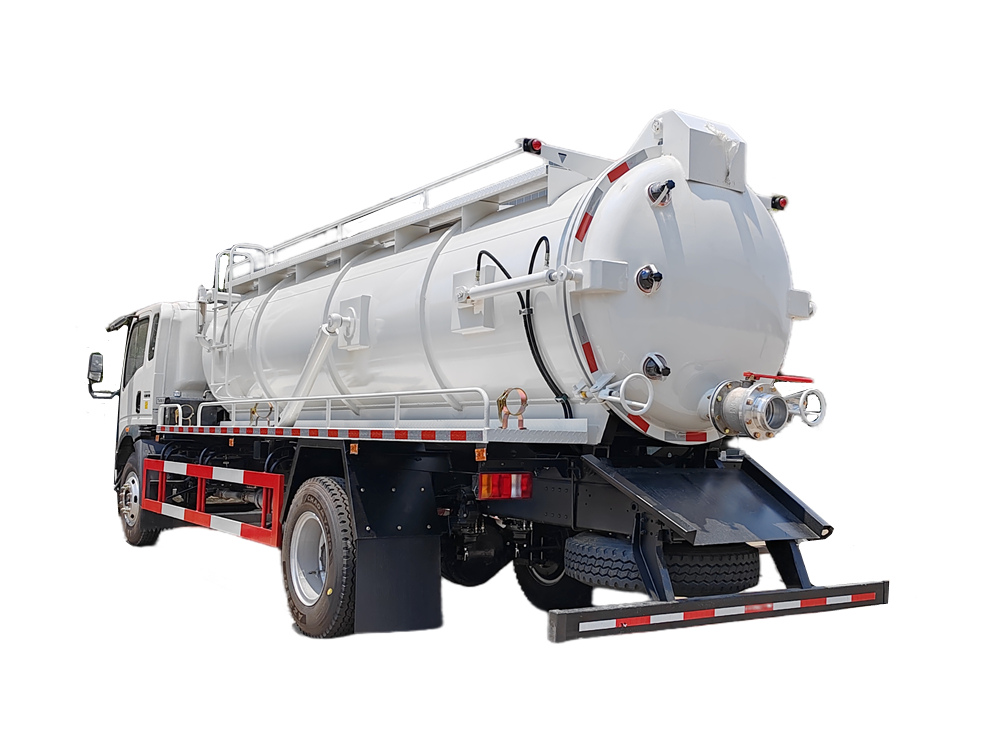

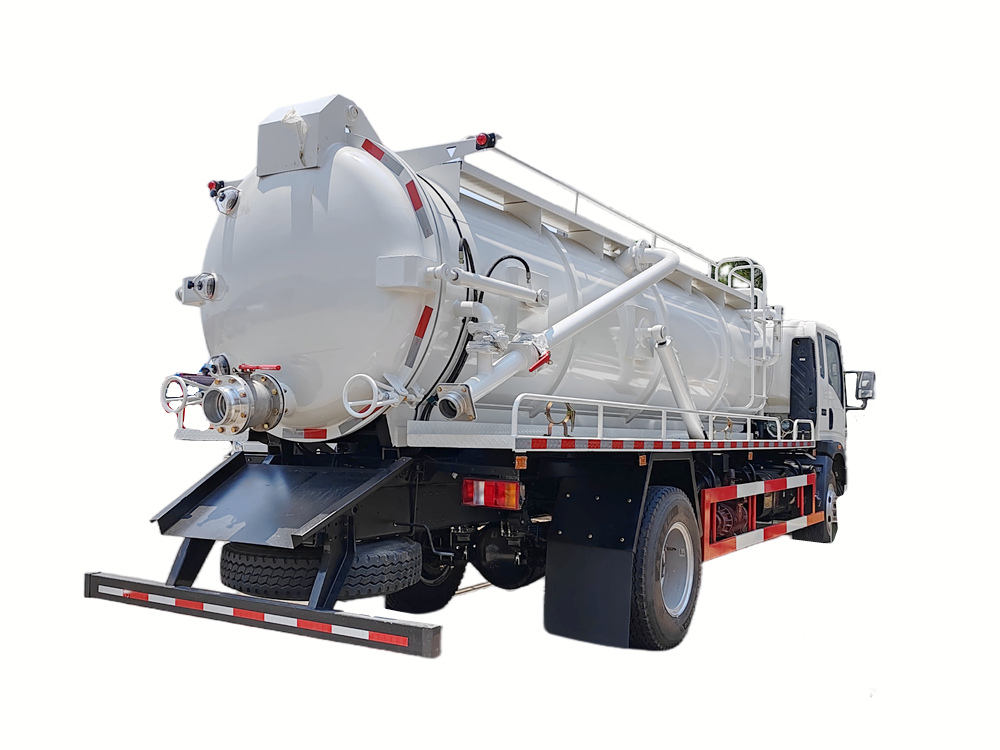

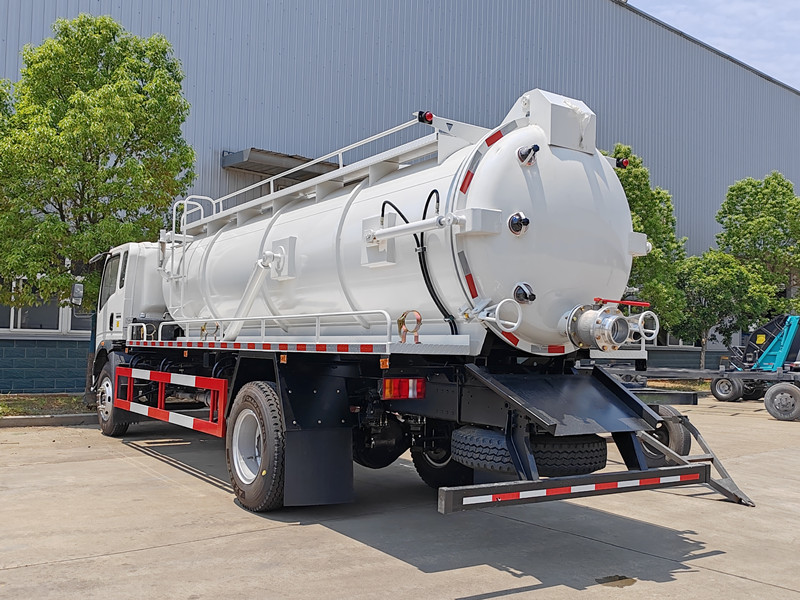

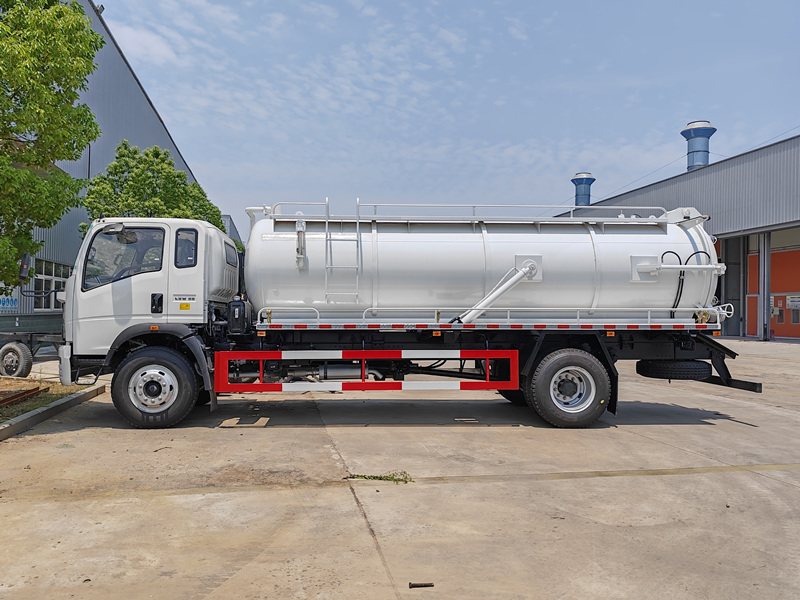

Howo 5 cbm канализация насосу менен жүк ташуучу унаа
HOWO 5 куб метрлик канализациялык соргуч жүк ташуучу унаасы, ал HOWO командири 2080 катарлуу жарым кабинаны, 4200 мм дөңгөлөк базасын кабыл алат, жабдылганКамминс ISF3.8s3168 168 аттын күчүнө ээ кыймылдаткычы, WLY6G70 редуктору, үстүнкү корпусу 5 куб метрлик канализация соргуч багы, көмүртек болоттон жасалган материал, Jurop PN106D вакуумдук насосу, канализация түтүгү, тепкич, башкаруу клапаны (бак жана арткы эшикти көтөрүүнү башкаруу), гидравликалык май багы, арткы эшикти чыгаруу клапаны ж.б. менен жабдылган.
Иштөө жөндөмдүүлүгү :
5cbmКабина түрү :
Howo light cabinАйдоо системасы :
4x2,RHDДөңгөлөк базасы (мм) :
4200Кыймылдаткычка тиешелүү :
168HP /Cummins ISF3.8s3168Тиштүү кутуча :
WLY6G70,6-speed,manualАлдыңкы ок (кг) :
3200Арткы ок (кг) :
8000TheHOWO 5 куб метрлик канализация насосу үчүн жүк ташуучу унаа шаардык санитария, муниципалдык инженерия жана өнөр жай тазалоо колдонмолору үчүн иштелип чыккан жогорку натыйжалуу адистештирилген унаа. 168 аттын күчүнө ээ Cummins кыймылдаткычы жана 6 ылдамдыктагы трансмиссия менен айкалыштырылган ал күчтүү кубаттуулукту камсыз кылат. Үстүнкү түзүлүштө италиялык Jurop жогорку вакуумдук насосу (соруу кубаттуулугу: 11 000 л/мин) менен жабдылган 5 м³ көмүртек болоттон жасалган коррозияга каршы резервуар бар, бул агынды сууларды, ылайларды жана майда катуу бөлүкчөлөрдү тез соруп алууга мүмкүндүк берет. Визуалдык текшерүү түтүгү жана гидравликалык башкаруу системасы коопсуз жана ыңгайлуу иштөөнү камсыз кылат. Бакты көтөрүү жана арткы капкакты тез ачуу функциялары менен унаа тейлөөнүн төмөн чыгымдарын жана узак кызмат мөөнөтүн сунуштайт. Ал муниципалдык санитарияда (септиктерди тазалоо, түтүктөрдү тереңдетүү), өнөр жай агынды сууларын тазалоодо, авариялык куткаруу иштеринде жана башка ар кандай тармактарда кеңири колдонулат.

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.
»Ⅰ.Продукциянын аныктамасы жана кириш сөзү:
Өндүрүүчү:CS TRUCKS GROUP ЖООПКЕРЧИЛИКТҮҮ
Продукциянын өзгөчөлүктөрү
1. Күчтүү күч жана адаптациялуулук
• Cummins 168 аттын күчүнө ээ кыймылдаткычы жана 6 ылдамдыктагы трансмиссиясы менен жабдылган, ал төмөнкү ылдамдыкта жогорку моментти камсыз кылат, татаал жол шарттарына ыңгайлашат жана Кытайдын VI эмиссия стандарттарына жооп берет.
2. Кесипкөй иштелип чыккан, натыйжалуу жана бышык
• 5 куб метрлик көмүртек болоттон жасалган резервуар: коррозияга жана басымга туруктуу, агынды сууларды жана ылайларды ташуу үчүн ылайыктуу.
• Jurop PN106D вакуумдук насосу: Жогорку сордуруу кубаттуулугу, тез сордуруу ылдамдыгы жана жогорку иштөө натыйжалуулугу.
3. Ыңгайлуу иштетүү жана коопсуздук функциялары
• Гидравликалык башкаруу системасы (цистернаны көтөрүү, арткы эшиктен чыгаруу) оңой жана так иштөөнү камсыз кылат.
• Соргуч түтүк тыгылып калуунун же ашыкча жүктөөнүн алдын алуу үчүн соргучтун абалын реалдуу убакытта көзөмөлдөөгө мүмкүндүк берет.
• Оңой жетүү жана тейлөө үчүн гидравликалык тепкич
» Ⅱ.HOWO 5CBM вакуумдук соргуч үчүн продукт параметрижүк ташуучу унаа:
| Продукция жөнүндө маалымат | ||
| Продукт | Канализациялык соргуч машина | |
| Бренддин аталышы | SINOTRUK-HOWO | |
| Жалпы өлчөмү (Узундугу*Т*Б) | 7540*2350*2680мм | |
| Келип чыккан жери | Хубэй, Кытай | |
| Түс | Ар кандай түстө болот | |
| Өндүрүш | CS жүк ташуучу унаалары | |
| Шасси мүнөздөмөлөрү | ||
| Дөңгөлөк базасы | 4200 мм | |
| Жалпы жыйым | 11,2 тонна | |
| Окту жүктөө | 3200/8000кг | |
| Максималдуу ылдамдык | 95 км/саат | |
| Жугуу | WLY6G70, 6 ылдамдыктагы механикалык берүү | |
| Дөңгөлөк | 8.25R20, 6+ 1 запастык | |
| Кабина | 2080 оң- бир жарым катарлуу кабина, кондиционер жана USB менен кол менен башкарылат | |
| Кыймылдаткыч | ||
| Модель | Cummins ISF3.8s3168 | |
| Ат күчү | 168 аттын күчү/125 кВт | |
| Түрү | Катардагы 4 цилиндрлүү, 4 такттуу, суперчарждалган, интеркулярдык муздатуу, суу менен муздатуу | |
| Максималдуу момент | 600 Н.м | |
| Номиналдык ылдамдык | 2600 айн/мин | |
| Максималдуу момент ылдамдыгы | 1300-1700 айн/мин | |
| Жылдыруу | 3.76л | |
| Чыгаруу | Евро 3 | |
| Күйүүчү май багынын | 120 л алюминий эритмесинен жасалган күйүүчү май куюучу бак, дизель | |
| Толук жүктөмдө минималдуу күйүүчү май керектөө ылдамдыгы | 195 г/кВт.саат | |
| Дененин жогорку бөлүгүнүн мүнөздөмөлөрү | ||
| Танк | 5000 л, 5 мм жогорку сапаттагы көмүртек болоту | |
| Вакуум насосу | Модель | Jurop PN106D |
| Максималдуу басым | 1,5 бар | |
| Максималдуу ылдамдык | 1300 айн/мин | |
| Максималдуу агым | 11000л/мүн | |
| 60% вакуумдагы аба агымы | 10000л/мүнөт | |
| Максималдуу чаң соргуч | 92% | |
| Үзгүлтүксүз вакуум | 60% | |
| Жүксүз максималдуу кубаттуулук. | 13,6 кВт/18,4 аттын күчү | |
| Салмак | 143 кг | |
| Соргуч башы | ≥7m | |
| Моро насосу, Испания насосу бар | ||
» Ⅲ.Продукт Толук киришүү

Негизги күч берүүчү түзүлүш жана шасси конфигурациясы
1. Кабина жана дөңгөлөк базасы

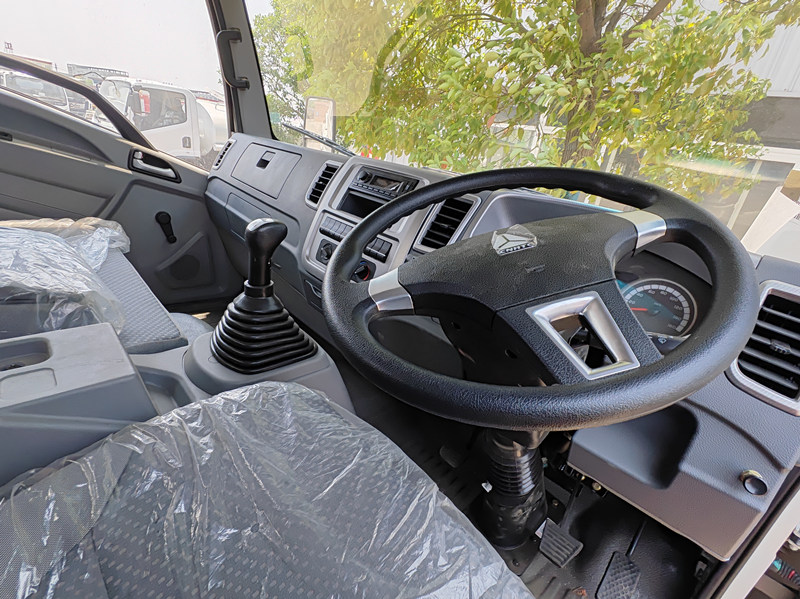

• HOWO Commander 2080 катарлуу жарым кабинасы кенендикти жана эң сонун көрүнүүнү камсыз кылат. Ал эргономикалык отургуч жана көп функциялуу руль менен жабдылган, бул ыңгайлуулукту жана маневрдүүлүктү тең салмактайт.
• 4200 мм дөңгөлөк базасы үстүнкү түзүлүштү туруктуу кармап турат.
2. Күч берүүчү түзүлүш
• Кыймылдаткыч: Кытайдын VI эмиссия стандарттарына жооп берген, көлөмү 3,8 литр, максималдуу кубаттуулугу 168 аттын күчү (125 кВт) жана эң жогорку момент 600 Нм болгон Cummins ISF3.8s3168 катардагы төрт цилиндрлүү дизелдик кыймылдаткычы менен жабдылган.

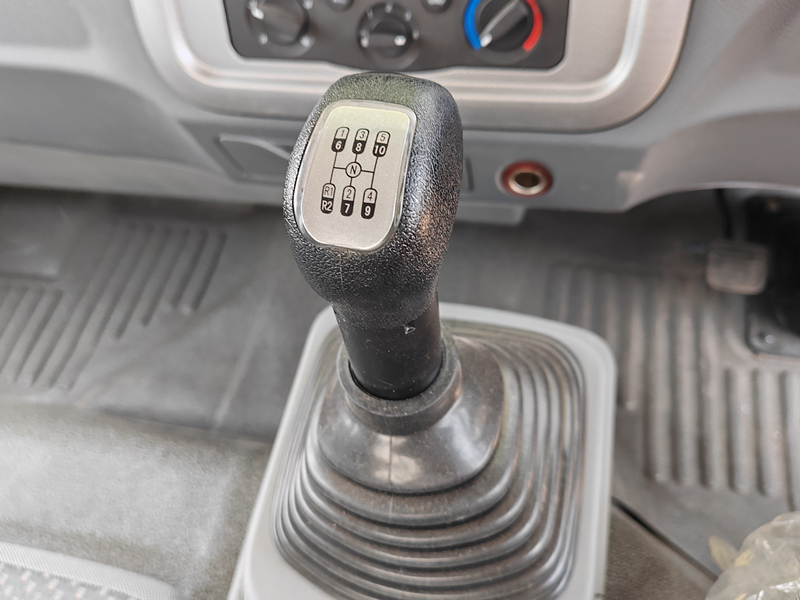

• Жугуу: Алты ылдамдыктагы WLY6G70 механикалык берүү кутусу менен жабдылган, ал ар кандай иштөө шарттарына ыңгайлашып, жылмакай которууну жана берүүлөрдүн жогорку натыйжалуулугун камсыз кылат.

Кесипкөй жогорку дене конфигурациясы
1. Агын сууларды соруучу резервуар
• Материал жана кубаттуулук: Цистерна Q235B көмүртек болотунан бир бөлүктүү штамптоо процесси менен жасалган, сыйымдуулугу 5 куб метр. Дат басууга жогорку туруктуулук үчүн бети коррозияга каршы кум чачуу менен иштетилет.

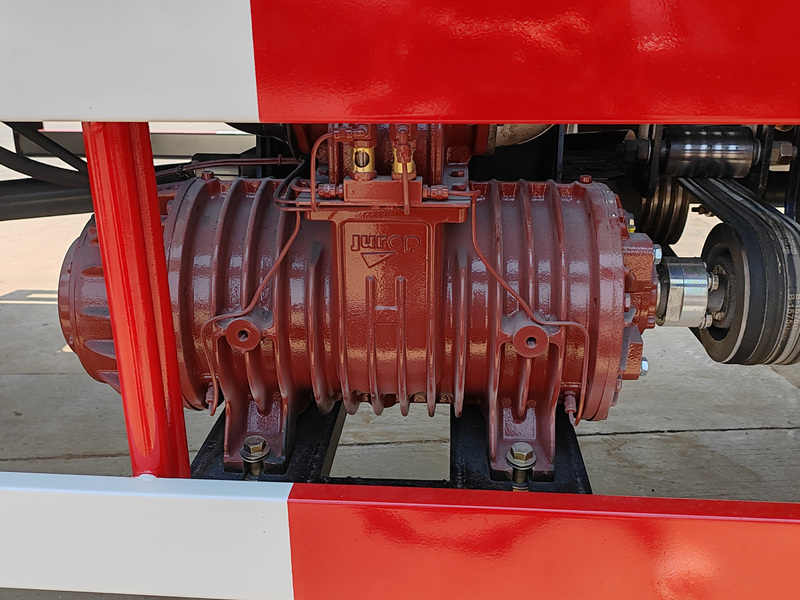

• Вакуум системасы: Италиялык Jurop PN106D суюк шакекче вакуумдук насосу менен жабдылган, ал 11 000 л/мин чейин сордуруу ылдамдыгына жана -0,092 МПа максималдуу вакуумга ээ. Ал агынды сууларды, шламды жана катуу бөлүкчөлөрдү (диаметри) тез сордуруп ала алат. ≤ 50 мм), окшош продукцияларга салыштырмалуу иштөө натыйжалуулугун 15% га жогорулатат.

2. Функционалдык компоненттер

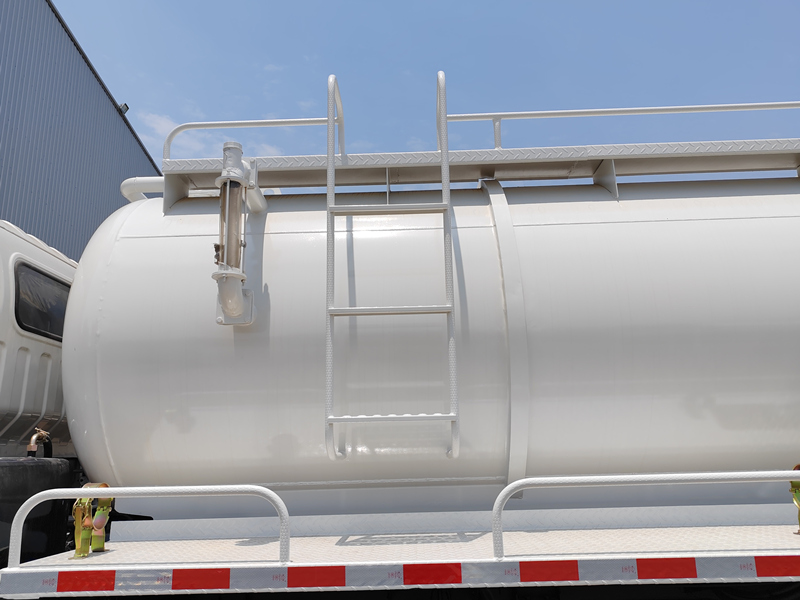

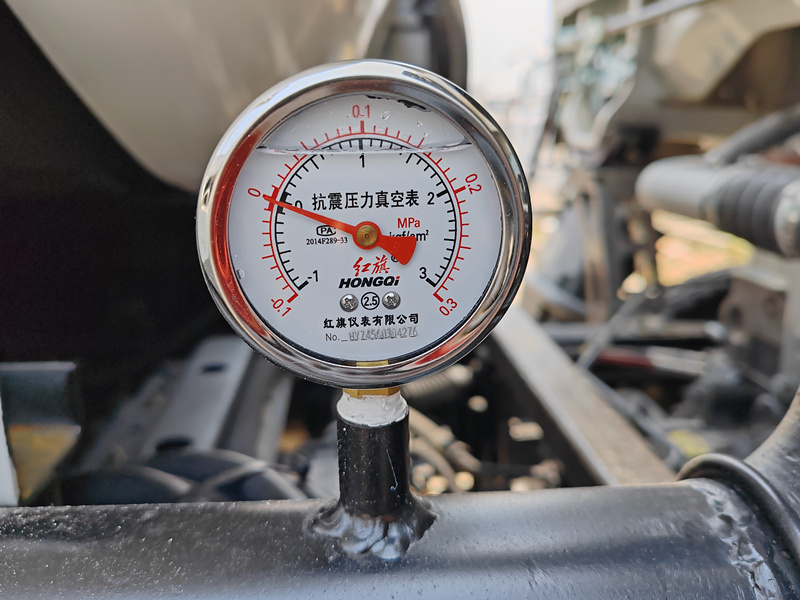

• Канализация инспектору: Эки тараптагы канализация терезелери резервуардагы суюктуктун деңгээлин реалдуу убакыт режиминде көрүүгө мүмкүндүк берет, бул ашыкча жүктөлүү коркунучунун алдын алат.

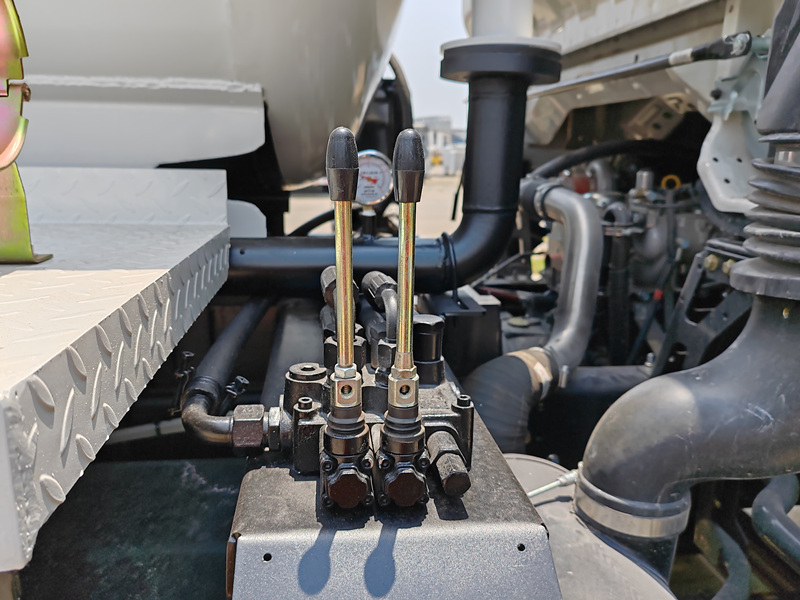

• Операцияларды башкаруу системасы: Гидравликалык башкаруу клапанынын блогу резервуарды көтөрүү жана арткы капкакты ачуу/жабуу сыяктуу аракеттерди бир тийүү менен аткарууну колдойт.

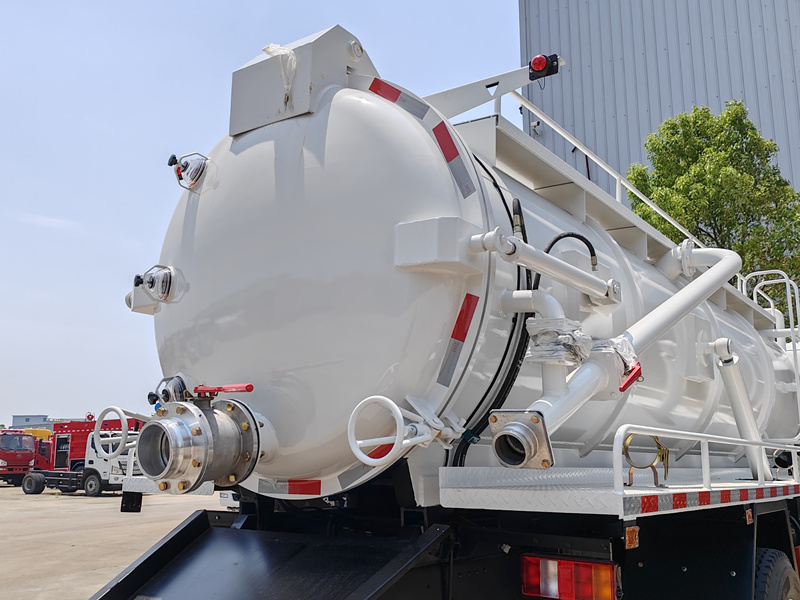

• Чыгаруу системасы: Арткы жагына DN200 тез ачылуучу чыгаруу клапаны орнотулган, ал толук, калдыксыз чыгаруу үчүн тартылуу күчүн жана вакуумдук жардам менен бошотууну колдойт. o Көмөкчү түзүлүштөр: Стандарттуу тепкич жана эскертүүчү жарыктар, деталдуу дизайн колдонуунун оңойлугун жакшыртат.

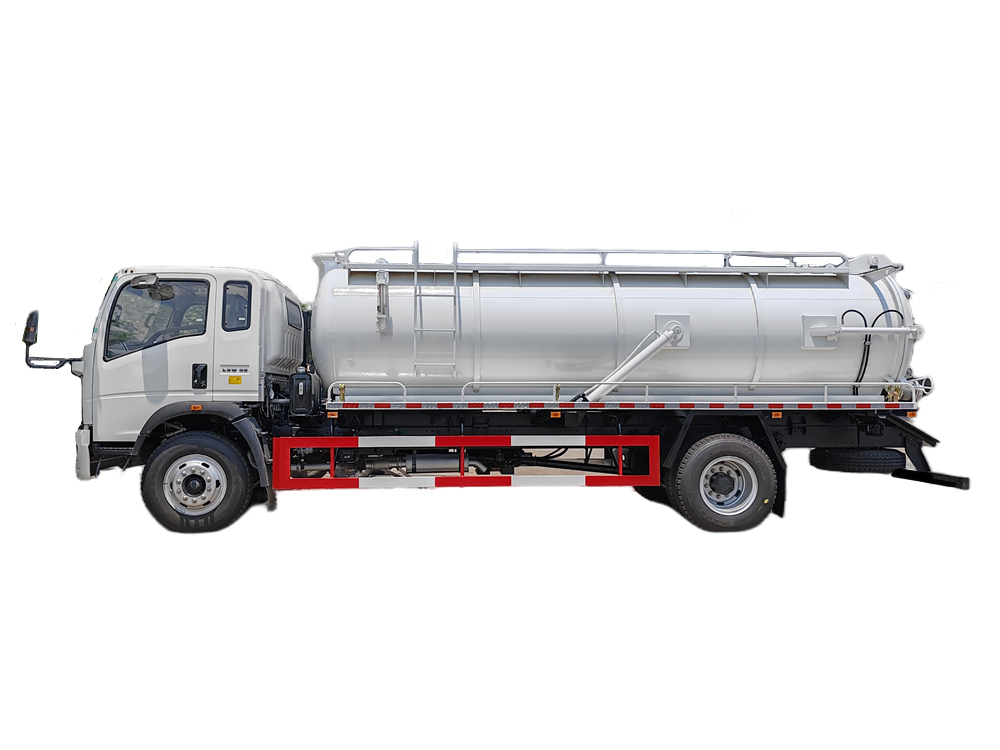

Канализациялык соргуч жүк ташуучу унаанын чиймеси:

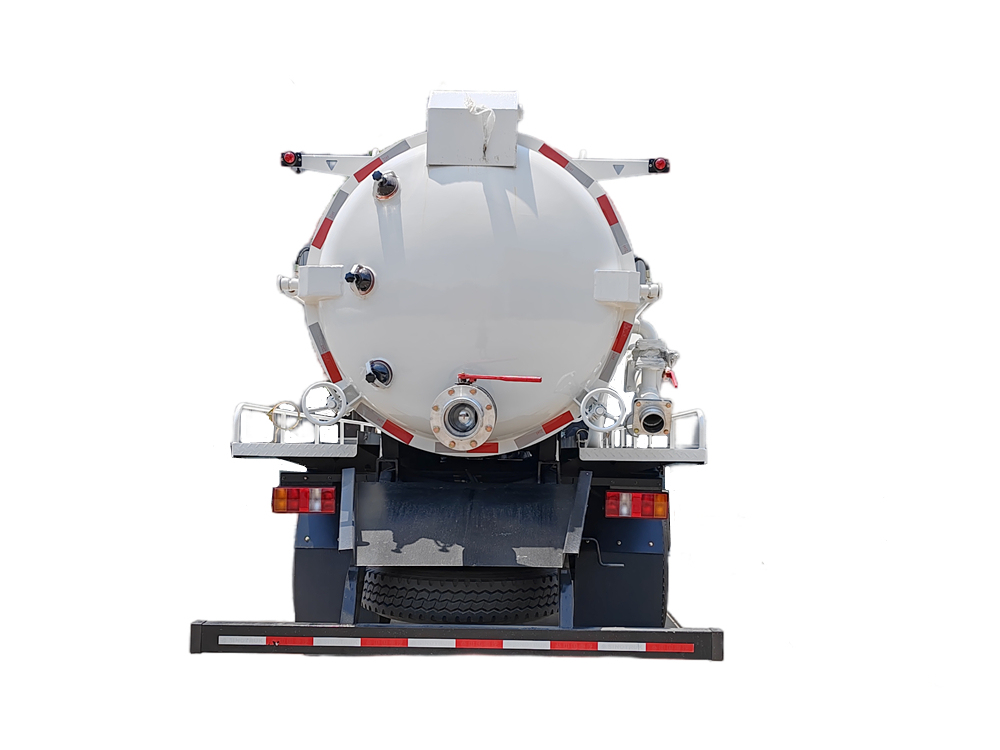

Арткы эшикти ачыңыз:
Uагынды сууларды түшүрүү:

»Ⅳ. Иштөө принциби
1. Вакуумдук сордуруу принциби
• Кыймылдаткыч Jurop вакуум насосун жогорку ылдамдыкта иштетип, резервуардын ичинде терс басымды (вакуум чөйрөсүн) түзөт.
• Сырткы агынды суулар/шлам соргуч түтүк аркылуу резервуарга сордурулат. Ашыкча агып кетүүнүн алдын алуу үчүн суюктуктун деңгээли реалдуу убакыт режиминде көзөмөлдөнөт.
2. Чыгаруу жана тазалоо
• Операция аяктагандан кийин, агынды суулар гравитациялык же вакуумдук жардамдын жардамы менен арткы эшиктин тез ачылуучу клапаны аркылуу агызылып алынат.
• Цистернаны көтөрүү функциясы калдык калдыктарды толугу менен төгүүгө мүмкүндүк берет.
3. Гидравликалык системаны координациялоо

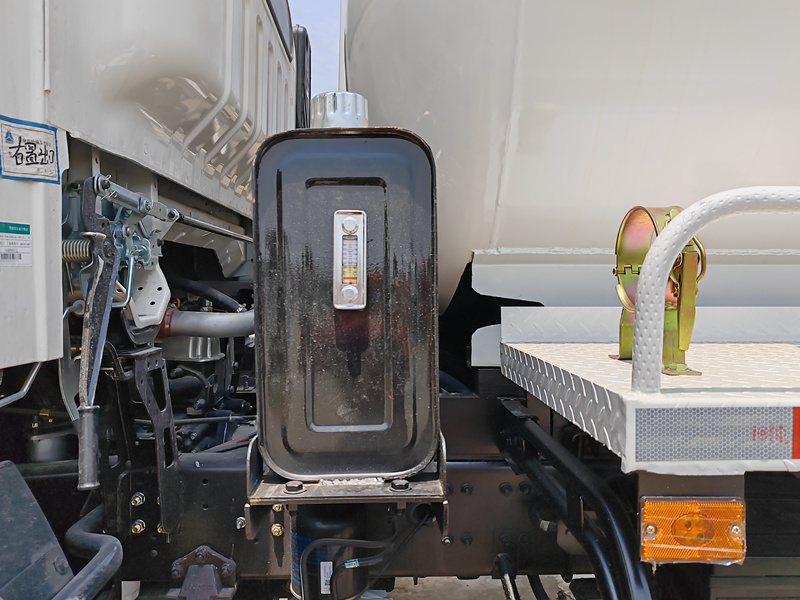

• Гидравликалык май багысы башкаруу клапандарына кубат берип, бактын көтөрүлүшү жана түшүрүлүшү, ошондой эле арткы капкакты жабуу сыяктуу аракеттерди ишке ашырып, үзгүлтүксүз иштөө процессин камсыздайт.
»Ⅴ.Колдонмо сценарийлери
1. Муниципалдык санитария
◇ Шаардык септиктерди, канализация кудуктарын жана канализацияларды тазалоо, канализациянын тыгынын жоюу.
◇ Суу ташкындарынын алдын алуу үчүн жолдун нөшөрлүү суу кирүүчү түтүктөрүн жана дренаждык түтүктөрдү үзгүлтүксүз тейлөө.
2. Өнөр жай жана курулуш
◇ Химиялык жана тамак-аш кайра иштетүү өнөр жайы сыяктуу тармактар үчүн ылайыктуу, заводдук чөкмө суу сактагычтардан жана өнөр жайлык агынды суу бассейндеринен агынды сууларды сордуруп чыгаруу.
◇ Курулуш аянтчасынын пайдубал чуңкурларынан топтолгон сууну жана баткактарды алып салуу, курулуштун коопсуз чөйрөсүн камсыз кылуу.
3. Тез жардам кызматы
◇ Суу ташкынынан кийин агынды сууларды сордуруп чыгаруу жана ылайларды алып салуу.
4. Айылдык айлана-чөйрөнү коргоо
◇ Фермалардын кыгын чогултуу жана айыл жерлериндеги агынды сууларды тазалоо.
