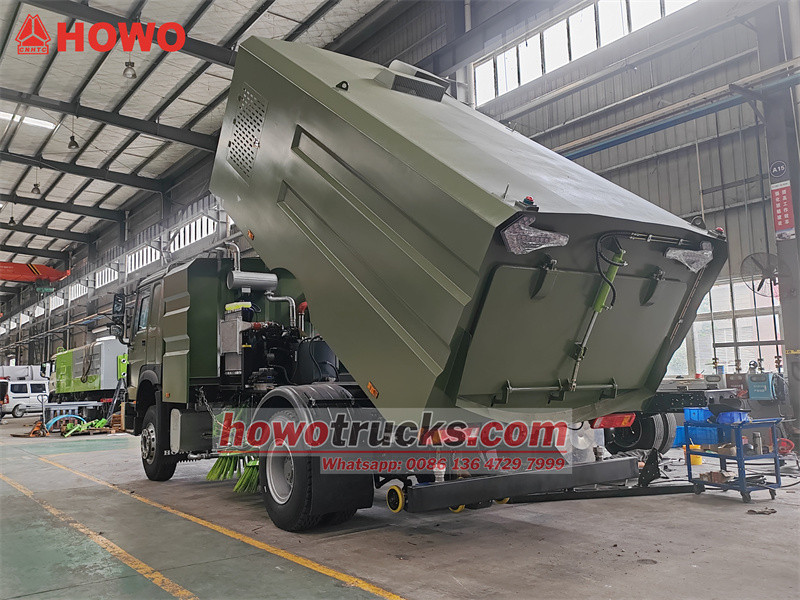

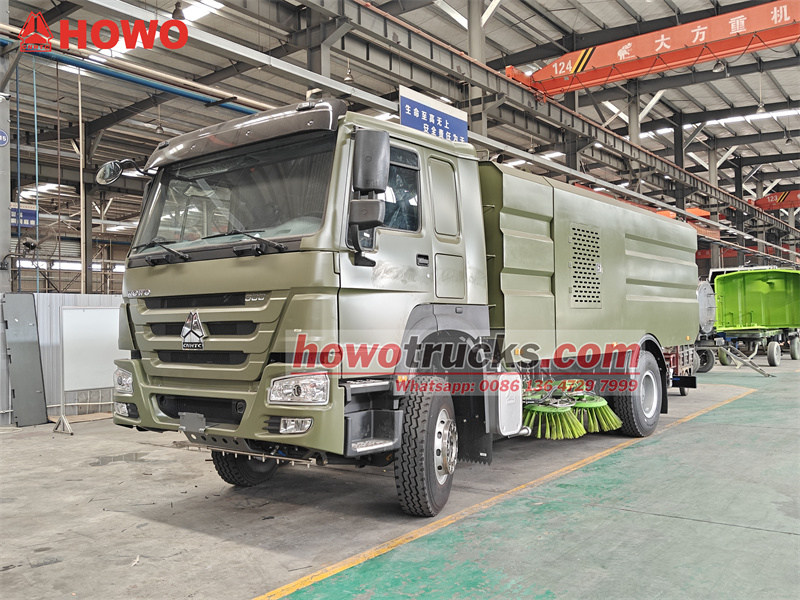

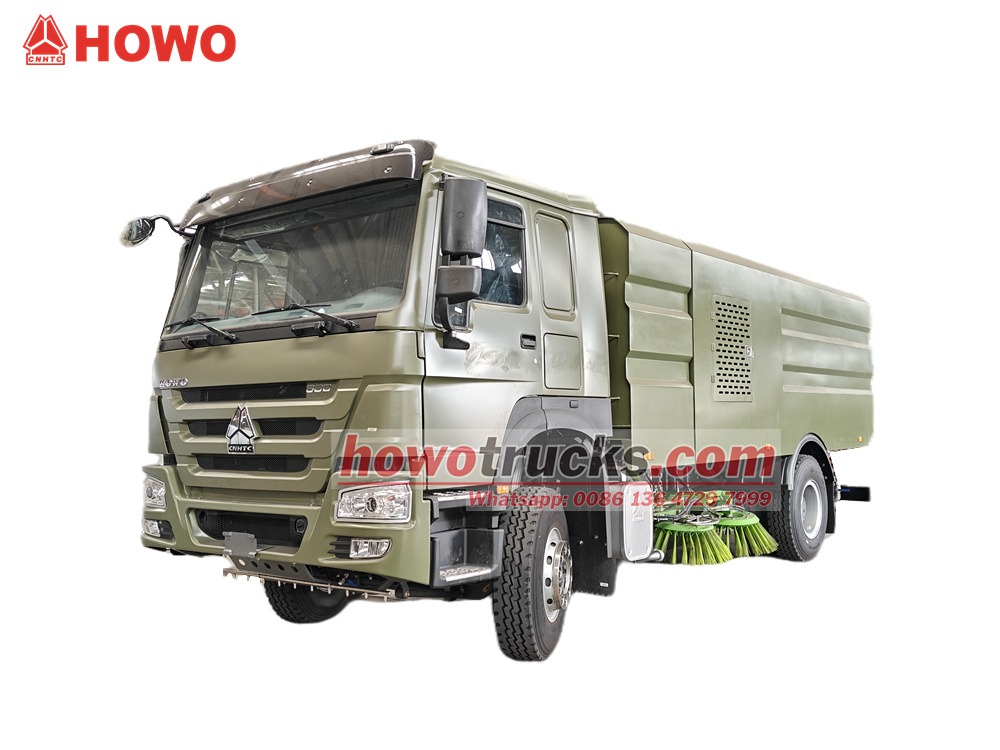

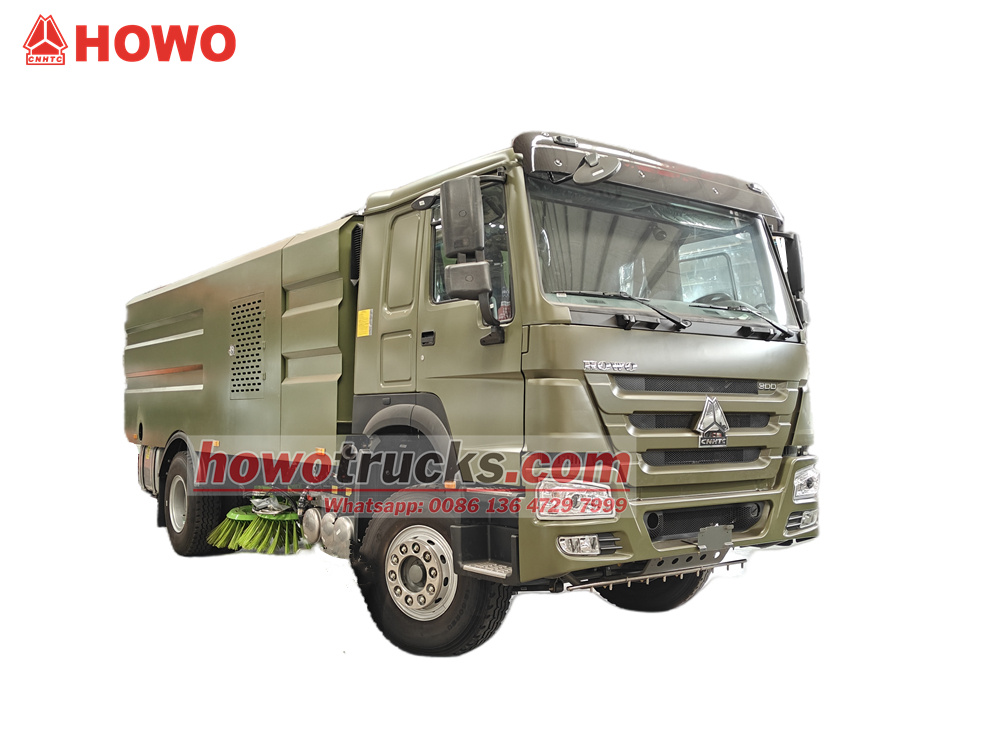

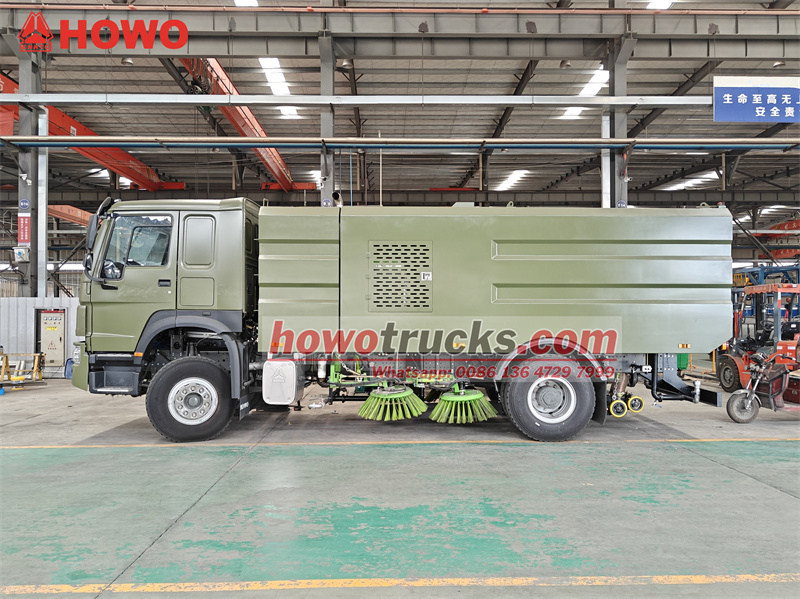

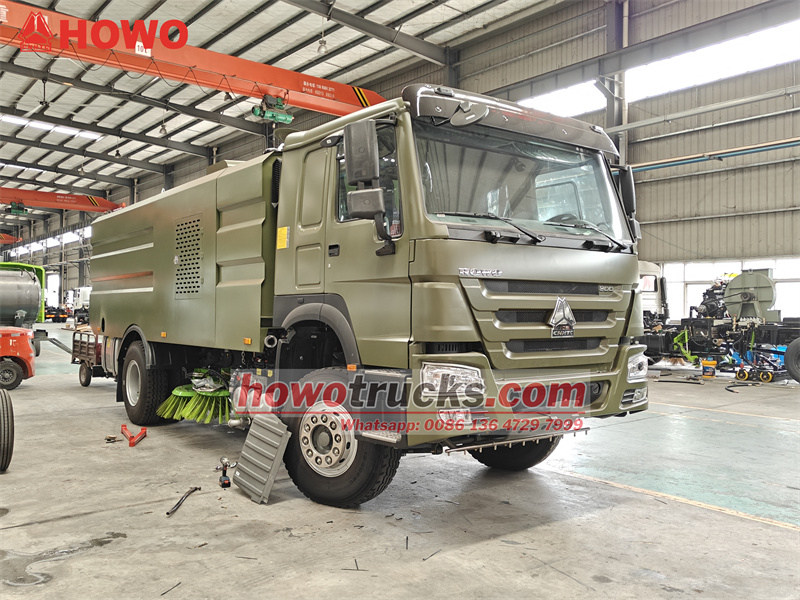

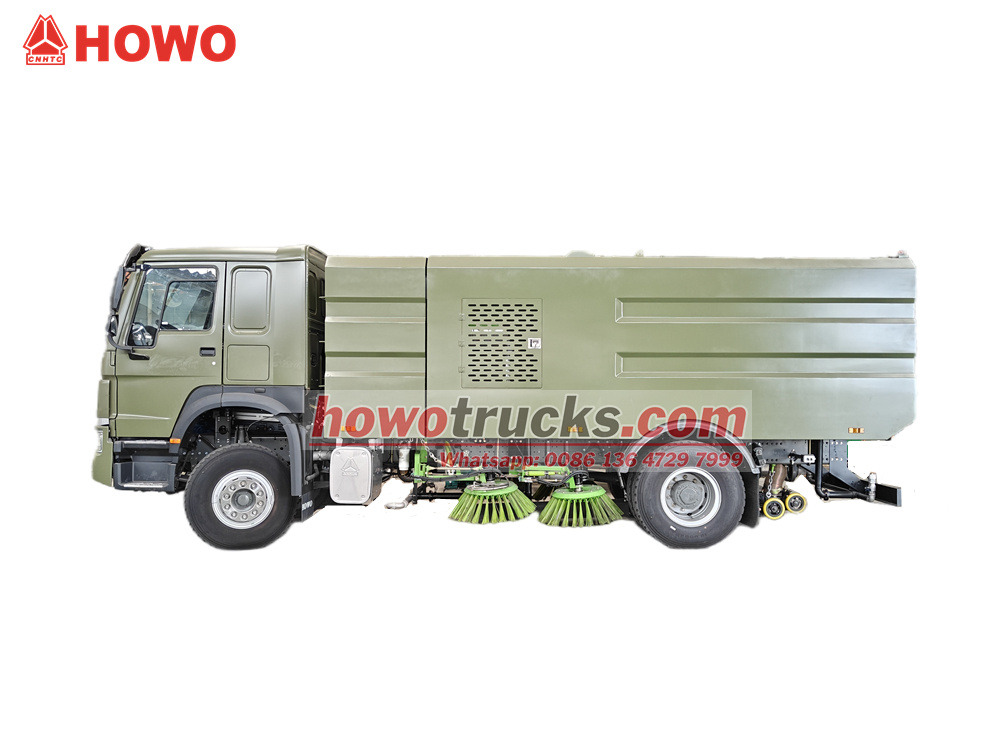

Howo 12 cbm жүк ташуучу унаага орнотулган көчө шыпыргыч
HOWO 12cbm жол шыпыргычы HOWO HW76 кабина шассисинин негизинде модификацияланган. Анын дөңгөлөк базасы 4600 мм жана Weichai WP10.300E22 кыймылдаткычы, Sinotruk HW19710 редуктору, 4000L көмүртек болоттон жасалган суу багы, 8000L дат баспас болоттон жасалган ички жана тышкы көмүртек болоттон жасалган таштанды челектери жана Dongfeng Cummins B140 33 кошумча кыймылдаткычы менен жабдылган. Унаада төрт шыпыргыч щетка жана соргуч, Weiye үйлөгүч, Германиянын PINFL PF36 жогорку басымдагы поршень насосу (1150 айн/мин) жана Hangzhou Weilong 60/90 төмөнкү басымдагы суу насосу (60м) бар.³/саат). Кабинанын алдында бир нече жууп-тазалоочу форсункалар жана шыпыруучу щетканын алдында чачыраткыч форсунка бар. Жогорку басымдагы суу менен жууп-тазалоочу туурасы 2,5 м, шыпыруучу щетканын шыпыруучу туурасы 3,5 м, ал эми максималдуу шыпыруу кубаттуулугу 60 000 м³/саат. Шыпыруунун ылдамдыгы 3-20 км/саат. Унааны кабинадагы электрондук башкаруу блогу жана соргучтагы башкаруу блогу башкарат.
Иштөө жөндөмдүүлүгү :
12cbmКабина түрү :
Howo HW76 cabinАйдоо системасы :
4x2,LHDДөңгөлөк базасы (мм) :
4600Кыймылдаткычка тиешелүү :
300 HP / WEICHAI WP10.300E22Тиштүү кутуча :
HW19710 transmission, 10 forward and 2 reverseАлдыңкы ок (кг) :
6500Арткы ок (кг) :
11500TheHowo 12 cbm жүк ташуучу унаага орнотулган көчө шыпыргычшаардык жолдорду, аянттарды, өнөр жай парктарын жана башка жерлерди тазалоо жана тейлөө үчүн иштелип чыккан жогорку натыйжалуу санитардык тазалоочу унаа. Ал 4000 литрлик көмүртек болоттон жасалган суу багы жана 8000 литрлик дат баспас болоттон жасалган капталган таштанды челек менен жабдылган. Шыпыруу системасы төрт комплект диск щеткаларын жана кең соргучтарды камтыйт, бул шыпыруунун туурасын 3,5 метрге чейин, жогорку басымдагы жууп-тазалоо туурасын 2,5 метрге чейин жана шыпыруунун максималдуу кубаттуулугун 60 000 м2ге чейин жеткирүүгө мүмкүндүк берет.³/саат. Унаада чаңды басуу үчүн көп баскычтуу чачыратуу менен айкалышкан немис жогорку басымдагы насосу, Ханчжоу төмөнкү басымдагы суу насосу жана Weiye үйлөгүчү колдонулат, натыйжада иштөө учурунда чаңдын аз пайда болушу камсыздалат.
Акылдуу электрондук башкаруу системасы кабинада жана соргучтардын жанында кош башкаруу кутучаларын бириктирип, щетканы көтөрүү жана түшүрүү, резервуарды төгүү жана үйлөгүчтү иштетүү жана токтотуу сыяктуу функцияларды бир тийүү менен башкарууга мүмкүндүк берет, бул ыңгайлуу жана натыйжалуу иштөөнү камсыз кылат. Бул унаа натыйжалуу, энергияны үнөмдөөчү жана экологиялык жактан таза операцияларды камсыз кылуу үчүн электр системасын, шыпыруу системасын, суу системасын жана акылдуу башкаруу системасын бириктирген модулдук интеграцияланган дизайнды колдонот.

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.
»Ⅰ.Продукциянын аныктамасы жана кириш сөзү:
Өндүрүүчү:CS TRUCKS GROUP ЖООПКЕРЧИЛИКТҮҮ
Продукциянын өзгөчөлүктөрү
1. Жогорку натыйжалуулук жана энергияны үнөмдөө: Эки кыймылдаткычтуу конструкция негизги жана көмөкчү кыймылдаткычтардын ортосунда эмгекти так бөлүштүрүү менен көз карандысыз күч берүүчү агрегаттарды камтыйт, бул энергияны керектөөнү 20% дан ашыкка азайтат.
2. Айлана-чөйрөнү коргоо эрежелерине шайкештик: Көп баскычтуу чачыратуу менен толук жабык тазалоо системасы иштөө учурунда чаңдын концентрациясын азайтат ≤1 мг/м³.
3. Ишенимдүү жана бышык: Негизги компоненттер (мисалы, жогорку жана төмөнкү басымдагы суу насостору, желдеткичтер, кошумча кыймылдаткычтар жана гидравликалык системалар) белгилүү бренддерден алынган, бул туруктуу иштөөнү камсыз кылат.
4. Акылдуу жана ыңгайлуу: Электрондук башкаруу системасы айдоочуларды окутуу чыгымдарын азайтып, так операциялык логикасы бар жогорку деңгээлде интеграцияланган дизайнга ээ.
» Ⅱ.HOWO 12CBM жол шыпыргычы үчүн продукт параметрижүк ташуучу унаа:
| HOWO 12cbm жол шыпыруучу жүк ташуучу унаа | ||
| Шыпыргыч жүк ташуучу унаанын негизги мүнөздөмөсү | ||
| Унаа бренди | CS жүк ташуучу унаалары | |
| Шасси бренди | ИСУЗУ | |

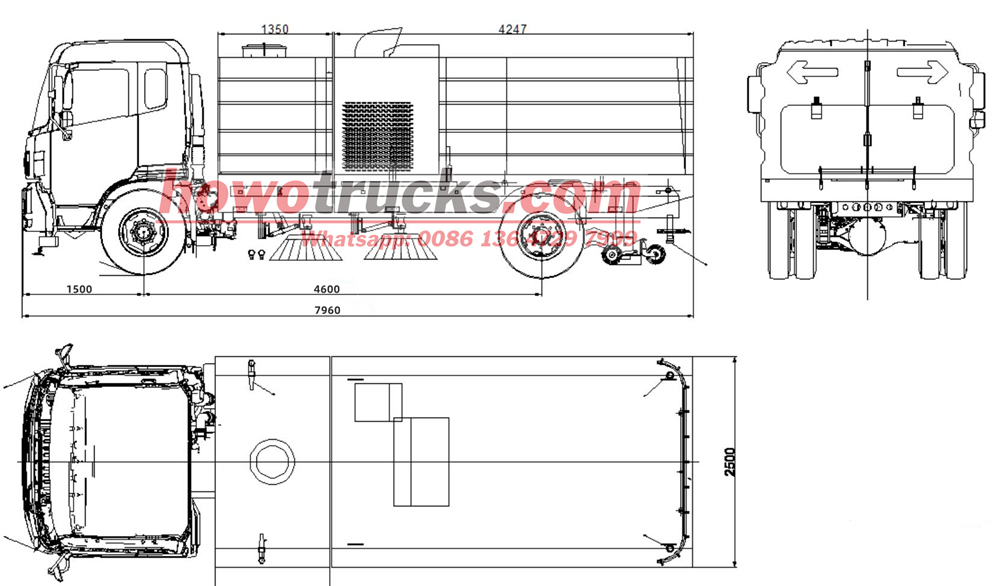

| Жалпы өлчөмдөрү (У x Т x Б) | 7960x2500x3100 мм | |
| Дисктин түрү | 4x2 сол рулдуу, 6 дөңгөлөктүү | |
| Дөңгөлөк базасы | 4600mm | |
| Кабина | HOWO HW76 кабина, кондиционер менен, 2 орундуктар жана уктоочу, | |
| Салмак | Жалпы жыйым | 18000kg |
| Жолдун салмагы | 11850 кг | |
|
Кыймылдаткыч | Модель | WEICHAI WP10.300E22 |
| Ат күчү | 300 HP/220 кВт | |
| Кыймылдаткычтын түрү | Дизель | |
| Эмиссия стандарты | Евро 2 | |
| Жугуу | Кол менен | HW19710 редуктору, 10 алдыга жылдыруу ылдамдыгы + 2 артка жылдыруу ылдамдыгы |
| Tire | 12.00R20 | 6+1 запастык тire |
| Жогорку түзүлүштүн параметри | ||
| Суу багынын көлөмү | 4000 л | |
| Таштанды челектин көлөмү | 8000 л | |
| Материал | суу сактагыч: көмүртек болоту | |
| таштанды челек: ички дат баспас болоттон жасалган, сырткы көмүртек болоттон жасалган | ||
| Гидравликалык клапан | Тайвандык белгилүү бренд | |
| Гидравликалык мотор | Ата мекендик белгилүү бренд | |
| Которгуч | Schneider башкаруу которгучу | |
|
Көмөкчү кыймылдаткыч | Бренд | Dongfeng Cummins B140 33 |
| Түрү | Катардагы 4 цилиндр, суперчарждалган жана интеркулярдык муздатуу менен,дизель | |
| Ат күчү | 140HP | |
| Номиналдык кубаттуулук/Макс. Таза кубаттуулук | 103/101 кВт | |
| Уруксат берилген бийиктик чеги | 3000 м | |
| Номиналдык ылдамдык | 2500 айн/мин | |
| Ldle ылдамдыгы | 750 айн/мүн | |
| Максималдуу момент | 502 Н.м | |
| Жылдыруу | 3.9 л | |
| Белгиленген ат күчүндөгү күйүүчү майдын баасы | 88 мм³/стрке | |
| Эмиссия стандарты | Евро 3 | |
|
Жогорку басымдагы жуу техникалык | жуугандын туурасы (мм) | 2500 мм |
| Кир жуу ылдамдыгы | 3-20 км/саат | |
| Кир жуугуч суунун басымы | 10 МПа | |
| Суу насосунун агым ылдамдыгы | 154 л/мүн | |
|
Техникалык шыпыруу | Максималдуу шыпыруунун туурасы (мм) | 3,5 м |
| Максималдуу шыпыруу кубаттуулугу | 60000 м3/h | |
| Шыпыруу ылдамдыгы | 3-20 км/саат | |
| Тазалоо натыйжалуулугу | ≥98% | |
| Максималдуу бөлүкчөлөрдү дем алуу | 110 мм | |
| Диск пластинасынын щетка узартуучу өлчөмү | ≥400 мм | |
| Таштанды челектин эшигинин максималдуу чыгаруу бурчу | ≥50° | |
|
Шыпыруу системасы |
Түрү | Жалпы сумма 4 даана щеткалар жана 1 соргуч диск орнотулган, ал гидравликалык мотор менен иштейт, ылдамдыгы жөнгө салынат, өз алдынча башкарылышы мүмкүн, автоматтык түрдө качуу функциясына ээ |
| Шыпыруучу щетканын диаметри | Φ850 мм | |
| Дискти шыпыруу ылдамдыгы | Жогорку ылдамдыкта 110 айн/мүн, орто ылдамдыкта 80 айн/мүн, төмөнкү ылдамдыкта 50 айн/мүн | |
| Шыпыруу дискинин кыйшайуу бурчун тууралоо | алдыга 4 ° ~ 6 ° экстраверсия 4 ° ~ 7 ° | |
|
Соруп жаткан диск | Түрү | Кош соргуч тешик, гидравликалык башкаруу, пружиналуу асма |
| Соруучу тешиктин диаметри | 180 мм | |
| Соруучу дисктин туурасы | 2400 мм | |
|
Гидравликалык система | Түрү | Ачык түрү, электрдик башкаруу |
| Негизги компоненттер | Тиштүү насос, гидравликалык мотор, гидравликалык цилиндр, электромагниттик клапан | |
| Басым | 16Мпа | |
| Гидравликалык майдын көлөмү | 60 л | |
| Майдын температурасы | 60°C | |
| Суу чачыратуу системасы | Компоненттер | Насос, форсунка(алдынкы бетин жууп, артын чачыратыңыз), суу чыпкасы ж.б. |
|
Жогорку басымдагы суу системасы | Түрү | Жогорку басымдагы поршень насосу |
| Модель | Германия PINFL PF36 | |
| Системалык басым | 10 МПа | |
| Айлануу ылдамдыгы | 1150 айн/мүн | |
| Суу клапанынын түрү | гидравликалык жогорку басымдагы шар клапаны | |
| Суу клапанынын басымы | 7 МПа | |
| Соргучтун түрү | Жогорку басымдагы жуу түрү | |
| Суу чыпкасы | Сүзгүч тор | |
| Лебедка | 20 м | |
|
Төмөнкү басымдагы суу системасы | Модель | Ханчжоу Вейлонг 60/90 |
| Агым ылдамдыгы | 60 м3/h | |
| Суу жеткирүү аралыгы | 90 м | |
| Жуу туурасы | 24м | |
| Каптал чачыраткыч таякча | түрү | V-түрүндөгү чачыраткыч тилке, автоматтык түрдө качуу функциясы менен |
|
Электр системасы | Түрү | DC24V, PLC башкаруусу |
| Вольт | 24В | |
| Батарея | 2x12V | |
| Куралдар | ||
| Өрт өчүрүүчү шланг | 2 даана | |
| Өрт ачкычы | 1 даана | |
| Суу чыпкасынын ачкычы | 1 даана | |
| Жогорку басымдагы чачыраткыч | 1 даана | |
| Кол менен башкарылуучу гидравликалык насостук рокер | 1 даана | |
| Запастык бөлүктөр | ||
| Шыпыргыч щетка | 88 даана | |
| Вентилятор пломбасы | 1 даана | |
| Арткы эшиктин пломбасы | 1 даана | |
| Соргуч түтүктүн пломбасы | 2 даана | |
| Импорттук тетиктердин тизмеси | ||
| Жогорку басымдагы суу насосу | Германия PINFL PF36 | |
| Автоматтык түшүрүүчү клапан | Германия PINFL VB200/150 | |
| Рефлекс клапаны | Германия PINFL VS200-180 | |
| Электрдик башкаруу кутучасынын контроллери | Германиянын STW | |
| Айланма которгуч | Жапония | |
| Канализация резервуарынын сенсору | АКШ | |
| Гидравликалык клапандар | Тайвань SWH-G02-C4-D2H | |

» Ⅲ.Продукт Толук киришүү

Шасси конфигурациясы
• Шасси модели: Sinotruk HOWO HW76 кабина шассиси, дөңгөлөк базасы 4600 мм.
• Негизги кыймылдаткыч: Weichai WP10.300E22 дизелдик кыймылдаткычы, 9,5 литр көлөмү, 300 аттын күчү/220 кВт максималдуу кубаттуулугу, күчтүү кубаттуулукту жана эң сонун күйүүчү май үнөмдүүлүгүн камсыз кылат.
• Жугуу: Sinotruk HW19710 механикалык берүү кутусу (10 ылдамдыкта), жылмакай которулуу, күчтүү момент кубаттуулугу жана негизги кыймылдаткыч менен идеалдуу дал келүүсү менен айырмаланат.

Үстүнкү түзүлүш

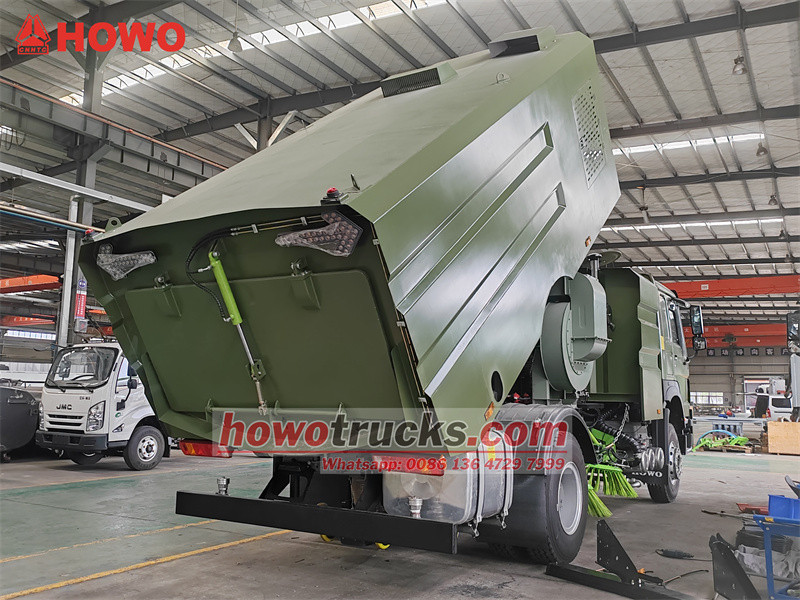

• Таштанды челеги: 8000 л сыйымдуулугу. Дат баспас болоттон жасалган ички каптама жана көмүртек болоттон жасалган сырткы каптамадан турган композиттик түзүлүшкө ээ, ал дат баспас болоттун коррозияга туруктуулугун көмүртек болоттун структуралык бекемдиги менен айкалыштырып, узак кызмат мөөнөтүн жана оңой тейлөөнү камсыз кылат.
• Суу резервуары: 4000 литр сыйымдуулугу. Көмүртектүү болоттон жасалган бул суу жогорку басымдагы жууп-тазалоо жана чаңды басуу системалары үчүн жетиштүү суу менен камсыз кылат.

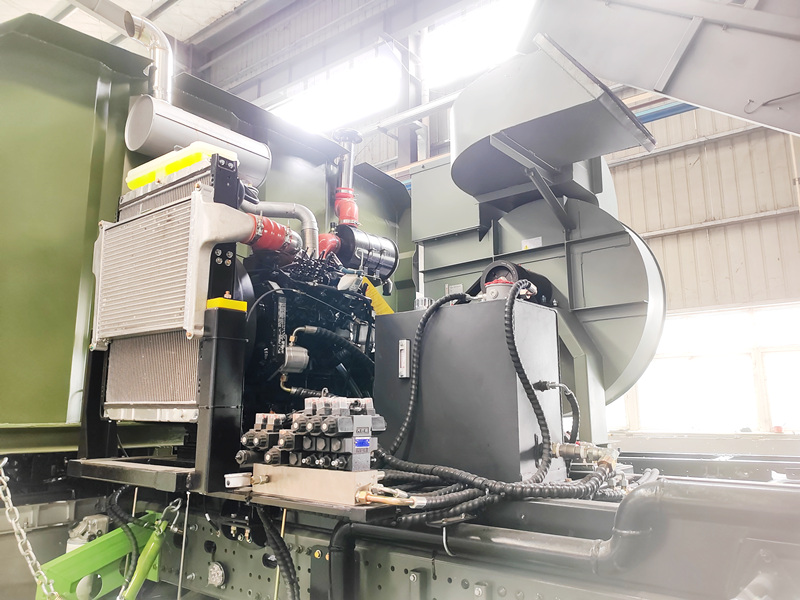

• Көмөкчү кыймылдаткыч: Dongfeng Cummins B140 33 дизелдик кыймылдаткычы менен жабдылган ал жол шыпыргычтын үстүнкү системаларын (үйлөгүч, суу насосу ж.б.) иштетүү үчүн иштелип чыккан, бул туруктуу иштөөнү жана аз энергия сарптоону камсыз кылат.

• Шыпыруу системасы:

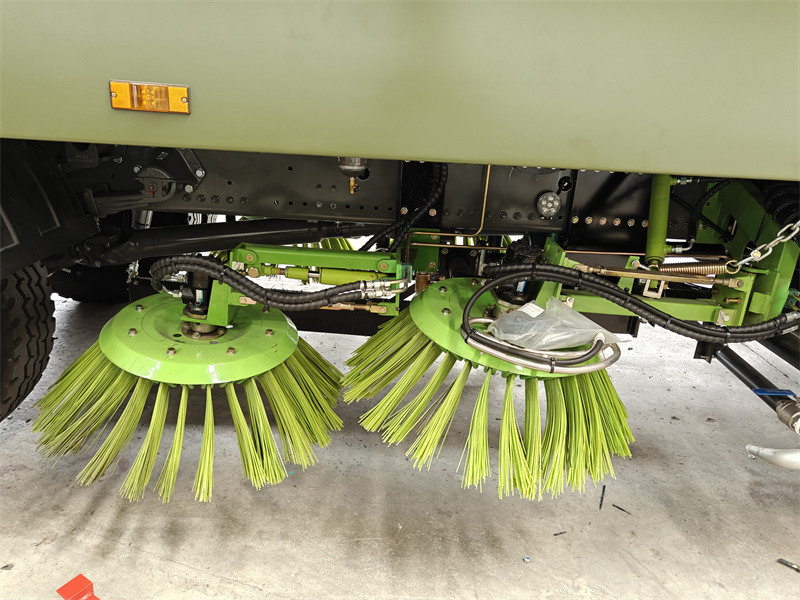

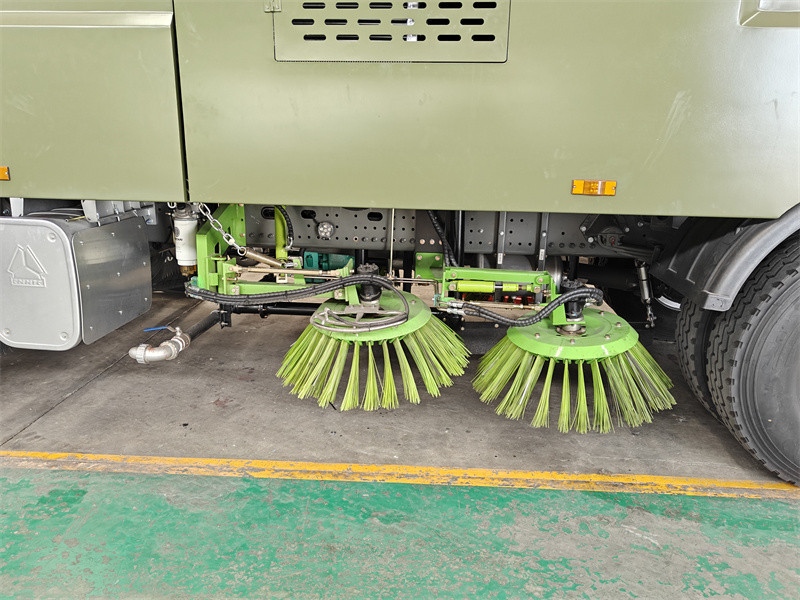

◊ Щеткалар: Бир нече айкалышкан шыпыруу режимдеринде иштей ала турган 4 щетка менен жабдылган (ар бир тарабында 2ден).
◊ Шыпыруу туурасы: Максималдуу шыпыруунун туурасы 3,5 метрге жетет, бул жогорку эксплуатациялык натыйжалуулукту камсыз кылат.
◊ Максималдуу шыпыруу кубаттуулугу: 60 000 м³/саатка чейин.
◊ Иштөө ылдамдыгы: 3-20 км/саат, жолдун булгануу деңгээлине жараша жөнгө салынат.

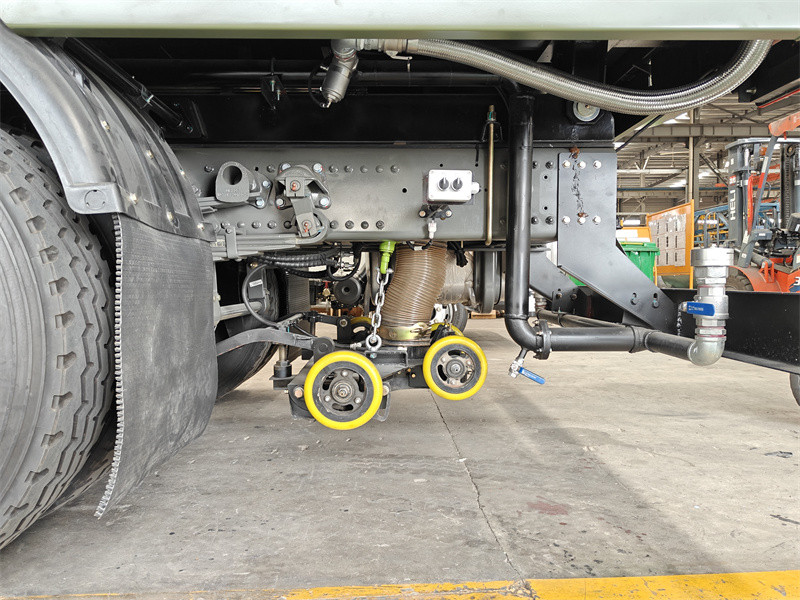

• Соруу системасы:
Щеткалар менен чогултулган таштандыларды күчтүү чогултуп, таштанды челекке жеткирүү үчүн желдеткич менен координацияланган кең кирүүчү соргуч оозу бар.

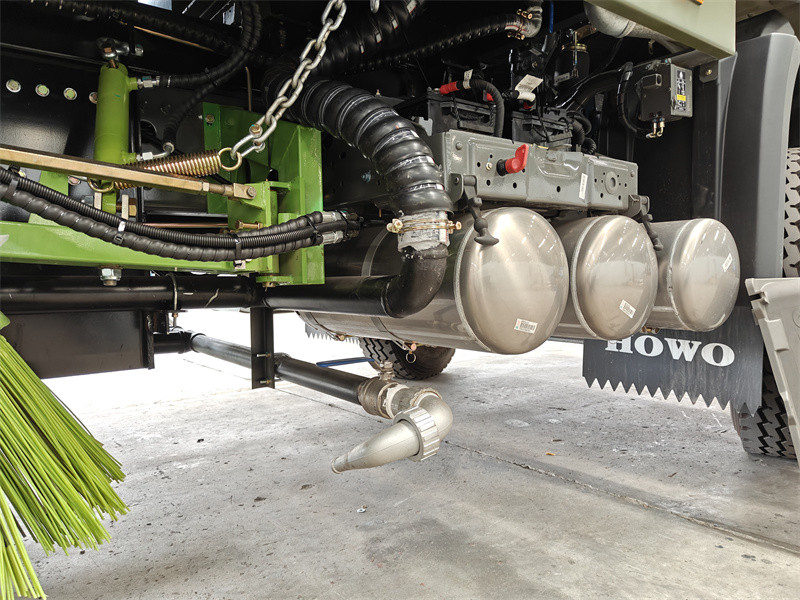

• Жогорку басымдагы жуу системасы:
◊ Жогорку басымдагы насос: Германиянын PINFL PF36 жогорку басымдуу поршень насосу (иштөө ылдамдыгы 1150 айн/мин, басым 16 МПа, агым ылдамдыгы 150 л/мин), өжөр тактарды кетирүү үчүн өтө жогорку басымдагы сууну камсыз кылат.
◊ Кир жуугучтун туурасы: Жогорку басымдагы жуугучтун туурасы 2,5 метрди түзөт.
◊ Соргучтун жайгашуусу: Натыйжалуу жерге жууп салуу үчүн кабинанын алдыңкы жагына бир нече жуугуч форсункалар орнотулган.
• Төмөнкү басымдагы чаңды басуу системасы:
◊ Төмөнкү басымдагы насос: Hangzhou Weilong 60/90 төмөнкү басымдагы суу насосу, анын агым ылдамдыгы саатына 60 м³. Щеткалардын алдына кошумча желдеткич формасындагы соплолор орнотулган, бул иштөө учурунда чаңдын экинчи жолу булганышынын алдын алат.

• Вентилятор системасы:
◊ Соргуч ооз үчүн күчтүү соргучту түзүү үчүн жогорку аба басымын жана чоң аба агымын камсыз кылган Weiye желдеткичин колдонот, бул калдыктарды толугу менен кайра иштетүүнү камсыздайт. Вентилятордун ичинде топтолгон чаңды жана таштандыларды автоматтык түрдө кетирүү жана натыйжалуу иштөөнү камсыз кылуу үчүн өзүн-өзү тазалоо функциясы менен жабдылган.
◊ Ошондой эле, щеткалардын алдына форсункалар орнотулган, бул жуу менен шыпыруунун ортосундагы идеалдуу координацияны камсыз кылат.
»Ⅳ.Иштетүү жана башкаруу
Унаа ийкемдүү жана натыйжалуу иштөө үчүн эки операциялык башкаруу системасы менен жабдылган:

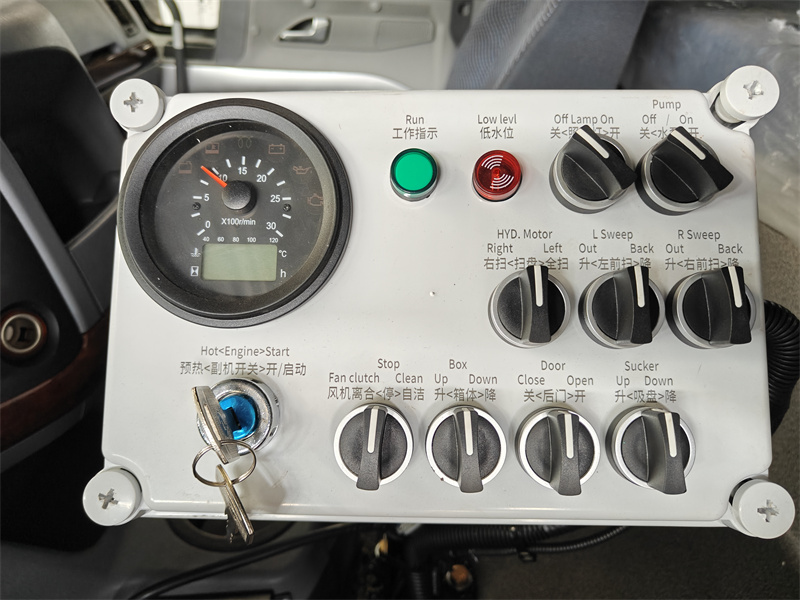

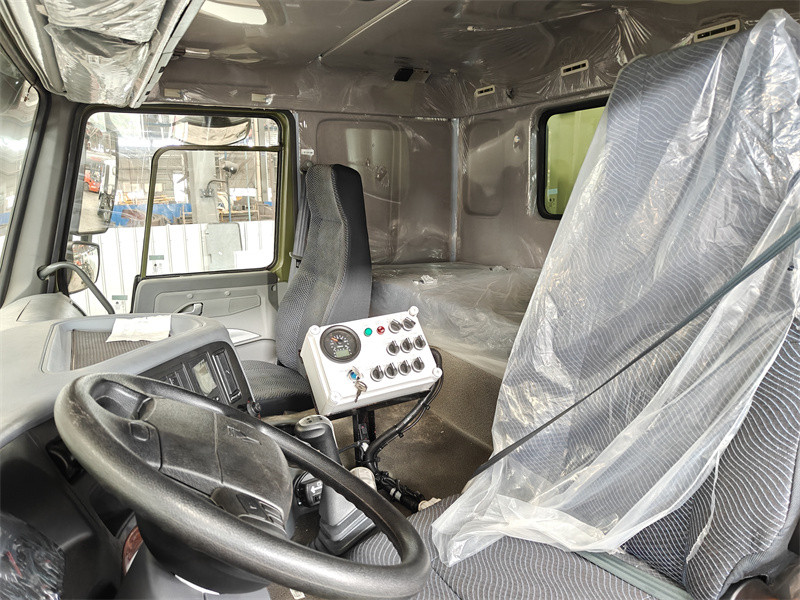

1. Кабинадагы башкаруу панели: Бардык негизги функцияларды башкарууну жана көрсөтүүнү интеграциялаган, бул операторго көпчүлүк тапшырмаларды кабинадан чыкпай туруп аткарууга мүмкүндүк берет. Камтыйт:
★ Дисплей бирдиги: Көмөкчү кыймылдаткычтын тахометри, иштөө абалын көрсөткүчтөр, суунун деңгээлинин төмөндүгү жөнүндө эскертүүчү жарык.
★Функция которгучтары: Жарыктандыруу өчүргүчү, суу насосунун өчүргүчү.
★ Башкаруу туткалары:

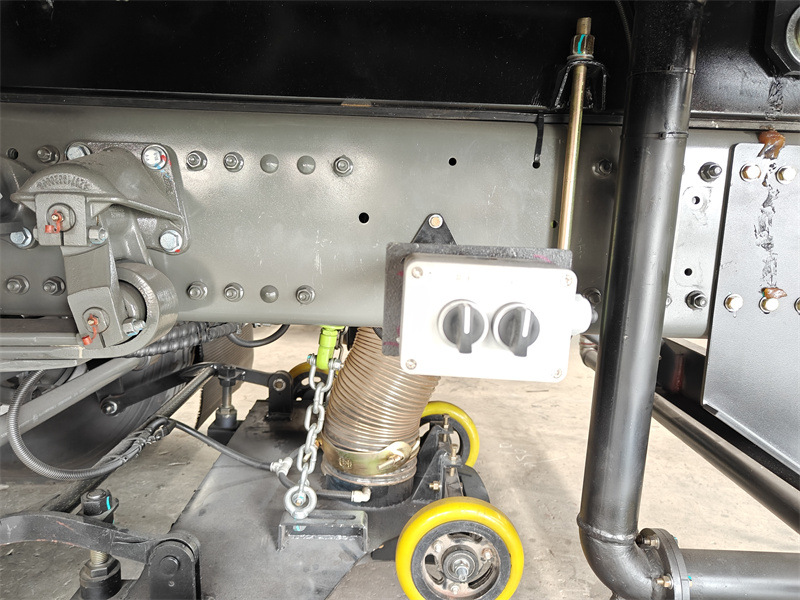

2. Соргуч ооздун жанындагы көмөкчү башкаруу кутусу:
Ыңгайлуу иштөө үчүн иштелип чыккан бул экинчилик башкаруу кутучасы төмөнкүлөрдү камтыйт:
Арткы эшикти ачуу/жабуу баскычы
