Theжаңы 3 ок 40 тоннасамосвал Кузов чиркегичи Q370R материалынан жасалган, анын конструкциялык басымы 1,61 МПа жана плитанын калыңдыгы 12-16 мм. HYVA гидравликалык системасы жана манометр менен жабдылган, ал иштөө учурунда коопсуздукту камсыз кылат. BPW көпүрөсү, JOST кингпиндери жана JOST аутриггерлери сыяктуу функциялар ар кандай чөйрөлөрдө жана жол шарттарында ташуу муктаждыктарын канааттандырат.

Оптималдаштырылган дизайн жана жогорку сапаттагы материалдарды колдонуу аркылуу CS Trucks Group тармактагы орточо көрсөткүчтөн алда канча ашып кеткен чарчоо мөөнөтүнө жетишти. Рама катаал жол шарттарында бурама деформацияга күчтүү туруктуулукту камсыз кылат, ал эми кузов эң сонун соккуга жана эскирүүгө туруктуулукту камсыз кылат, бул негизинен устундун жарака кетиши жана полдун эскириши сыяктуу тармактык көйгөйлөрдү чечет. Бул оор самосвал чиркегичи ири масштабдуу шахталарда жана ири инфраструктуралык долбоорлордо болгон сыяктуу жогорку интенсивдүү, үзгүлтүксүз операцияларды жүргүзө алат. Анын так дал келген көтөрүү системасы күчтүү, туруктуу жана тез көтөрүүнү камсыз кылат, ошол эле учурда таза жана кылдат түшүрүүнү камсыз кылат, операторлордун кайталап иштөө зарылдыгын жокко чыгарат.

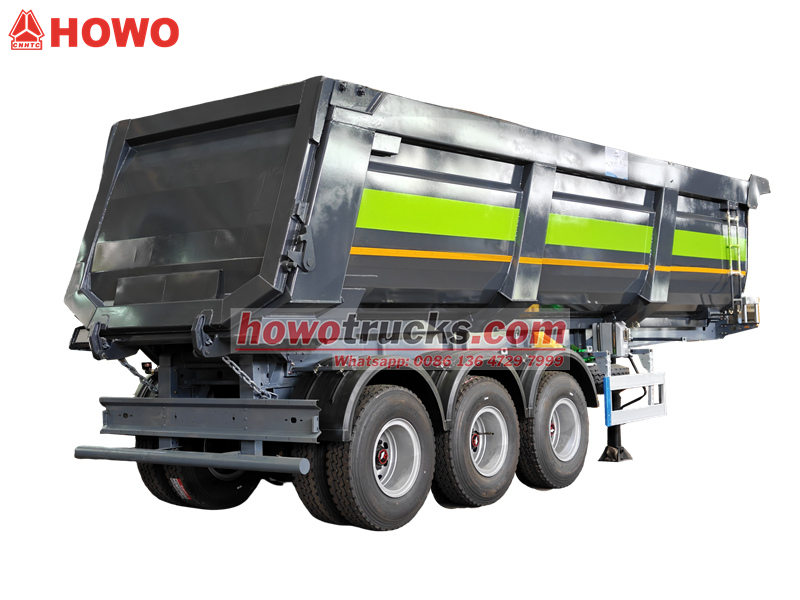

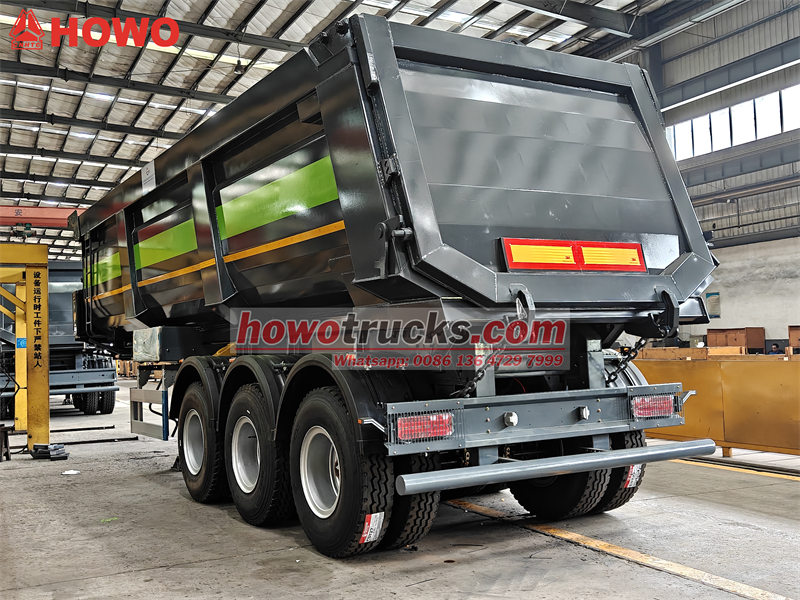

*Жаңы 3 октуу 40 тонналык самосвал кузову бар чиркегич*

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.

Продукциянын аныктамасы жана киришүүсү «««

Өзгөчөлүктөрү:

1.Долбоорлоо басымы: 1.61MPa, жогорку бекемдиктеги эскирүүгө туруктуу болот NM400/500

2.Ар кандай типтеги спираль корпусустресс анализинин дизайны боюнча изилденип жана өндүрүлүп, чоң кубаттуулуктун, жеңил салмактын жана жогорку натыйжалуулуктун айкын артыкчылыгына ээ.

3.Биз продукциянын сапатын катуу текшеребиз, А жана В тибиндеги ширетүүчү тигиш экинчи деңгээлдеги радионун текшерүүсүнөн өтүшүн камсыздайбыз.графикалык сыноо, C жана D тибиндеги ширетүүчү тигиш биринчи деңгээлдеги радионун текшерүүсүнөн өтөтграфикалык тест.

4.Жогорку сапаттагы ата мекендик же импорттолгон коопсуздук аксессуарлары бар, алардын дал келиши толук.

5.Дампанын корпусунун коррозияга каршы каптоосу төмөнкү процесстерди, кум чачууну, чачыратма сырдоону, тазалоону жана башкаларды кабыл алат.





Продукциянын параметри Оор 40 тонна Самосвалдын кузову Траiлер « « «

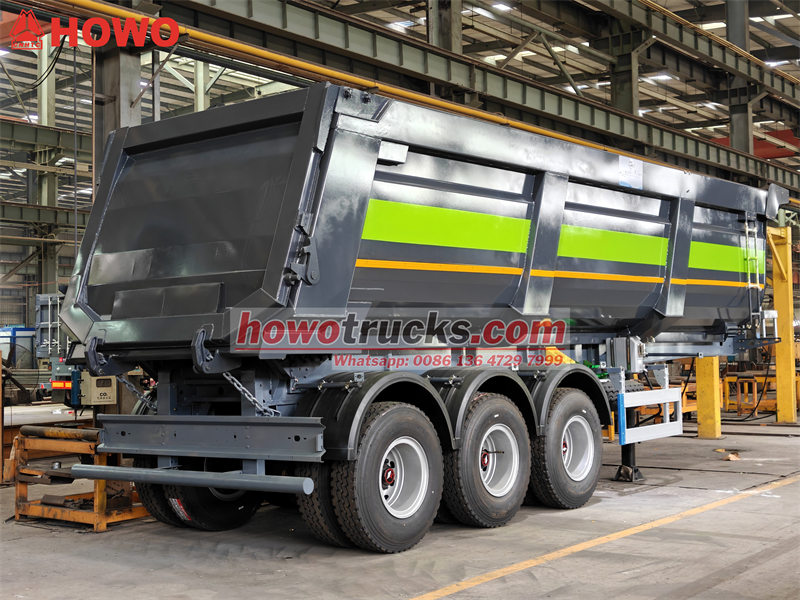

Оор жумуш 3Октор үчүн цистерналуу жарым чиркегич
Сыйымдуулугу	40000 куб метр
Жалпы өлчөмдөрү (Узундугу*Т*Б) (мм)	9300*2550*3650мм
Идиштердин болжолдуу салмагы (кг)	9000 кг
Пайдалуу жүк (кг)	40000 kg
Жалпы салмагы (кг)	28000 кг
Дөңгөлөк базасы (мм)	6720+1320+1320
Самосвалдын кузову
Суюктук касиети	Тез күйүүчү
Дизайн температурасы (ºC)	50ºC
Дизайн басымы (МПа)	1.61
Коррозияга жол берилген норма (мм)	1
Ширетүүчү муун коэффициенти	1
Подшипник басымынын негизги материалдары	Саптоочу корпус: Q345,12 мм,
	Аяктоочу пластина: Q345R, 12 мм
	Кабат:Nm450, эскирүүгө туруктуу болот
Кемчиликтерди аныктоо	100% кемчиликтерди аныктоо
Сыноо басымы (МПа)	1.61
Magnaflux текшерүүсү	Кемчиликтерди аныктоочу жайды ширетүү үчүн колдоно албаган жерге көз салыңыз

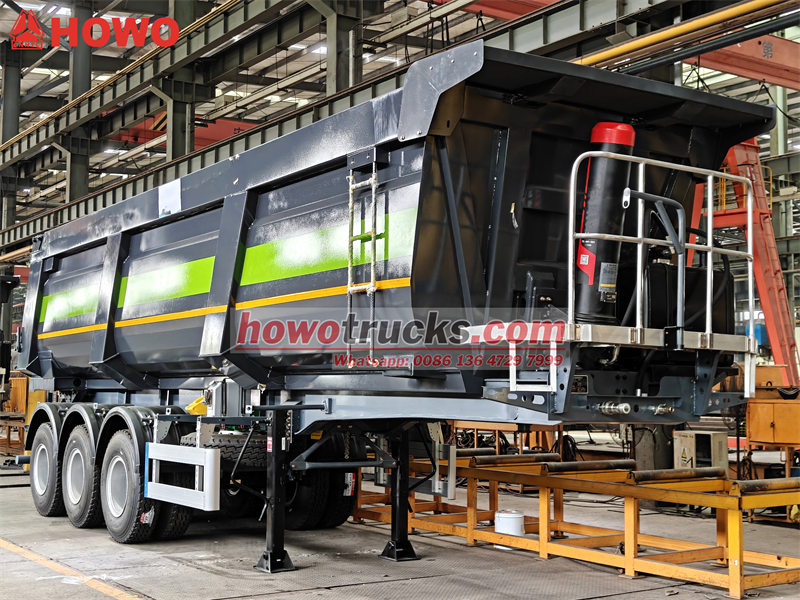

Гидравликалык домкрат	HYVA гидравликалык системасынын толук комплекти

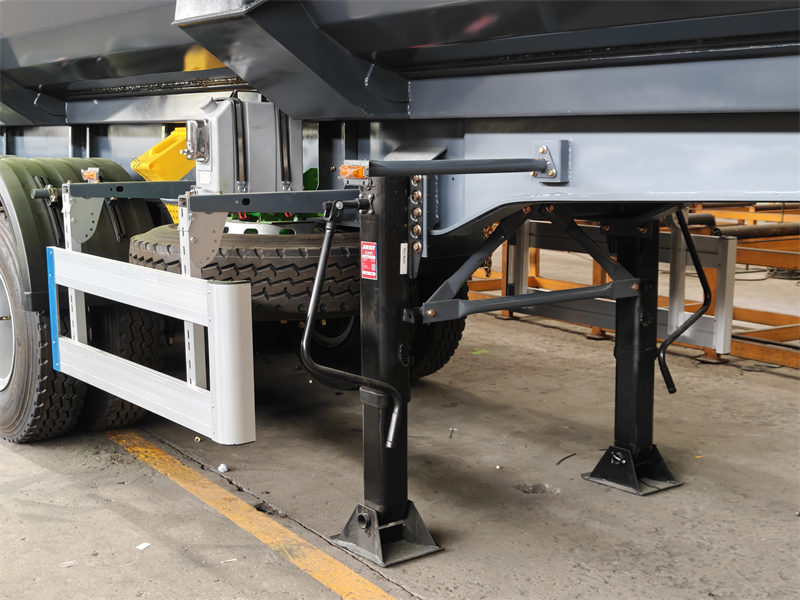

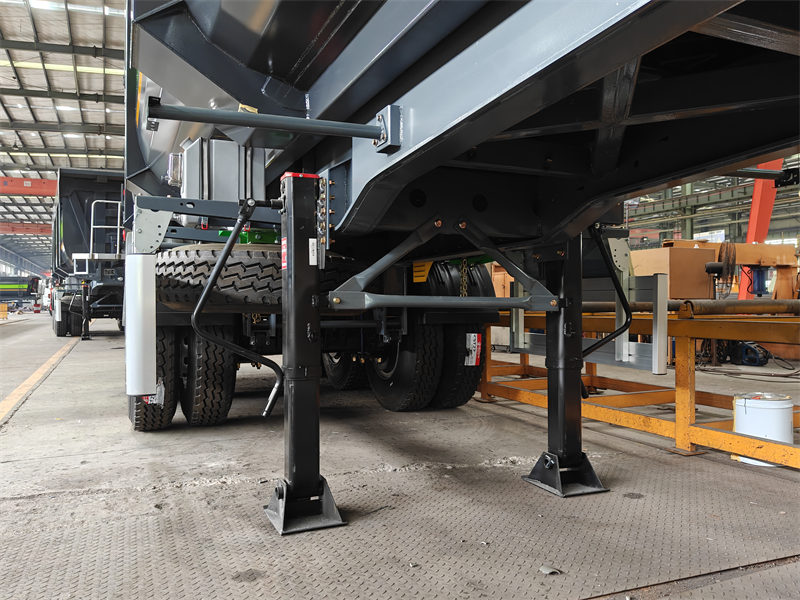

Конуу бут	JOST 28T

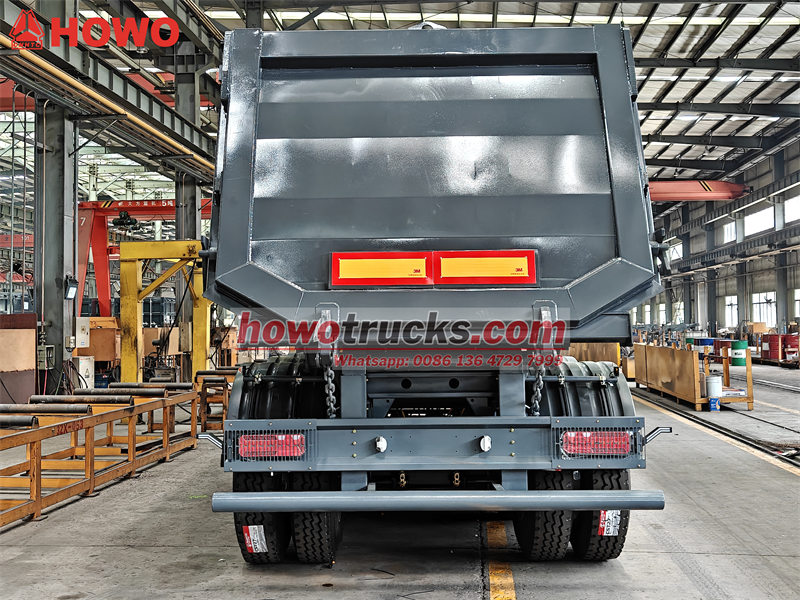

Арткы дарбаза	Үстүнкү муунтуу системасы бар бир бөлүктүү арткы эшик, коопсуздук кулпу системасы
Тормоздор	Эки линиялуу пневматикалык тормоз системасы, WABCO авариялык реле клапаны; T30/30 аба камерасы; кол тормозу

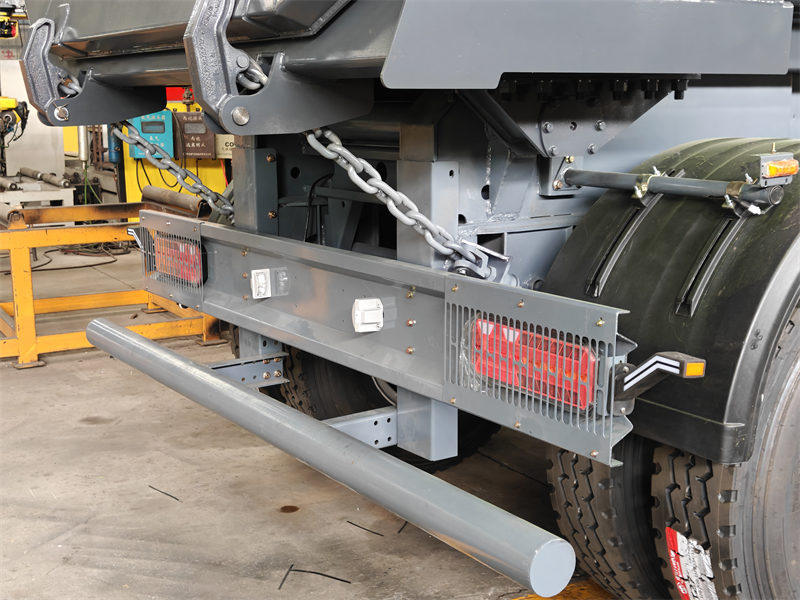

Жарыктар жана чагылдыргычтар	Арткы жарык, арткы чагылдыргыч, бурулушту көрсөтүүчү жарык, каптал чагылдыргыч, туманга каршы фара, номердик жарык
Зымдарды туташтыруу	24V, 6 линия

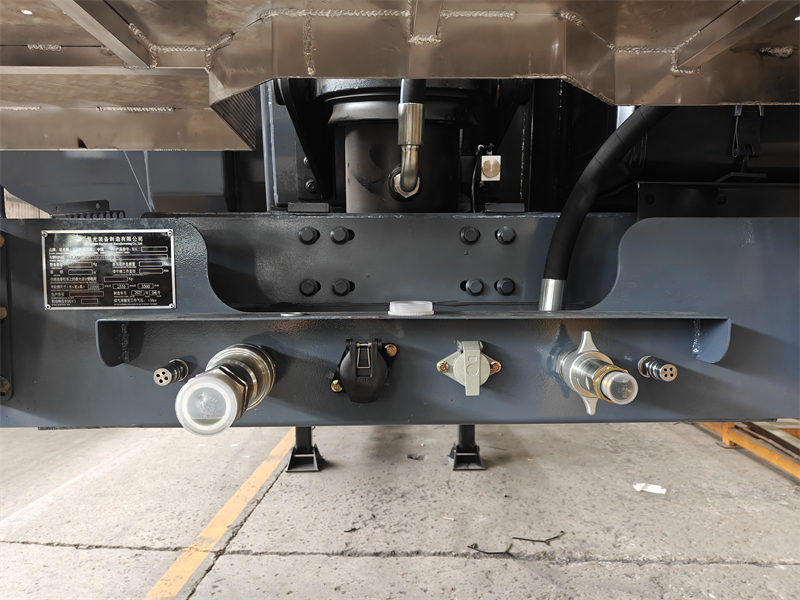

Аба/Электр туташтыргычы	ISO стандартындагы аба туташтыргычы, 24V 7 пиндүү сайгыч розетка
Октор	3*14T BPW

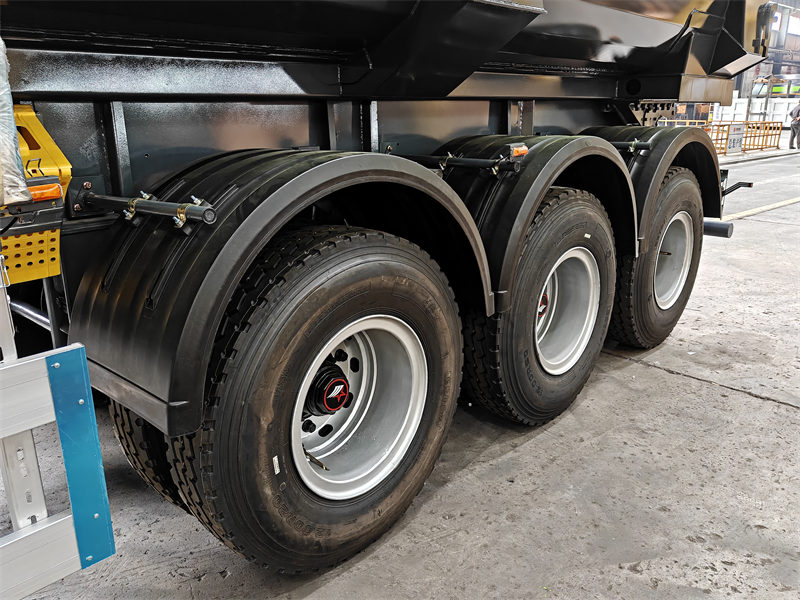

Дөңгөлөк	12R22.5 Кабельсиз дөңгөлөк, бир запастык дөңгөлөк менен 8

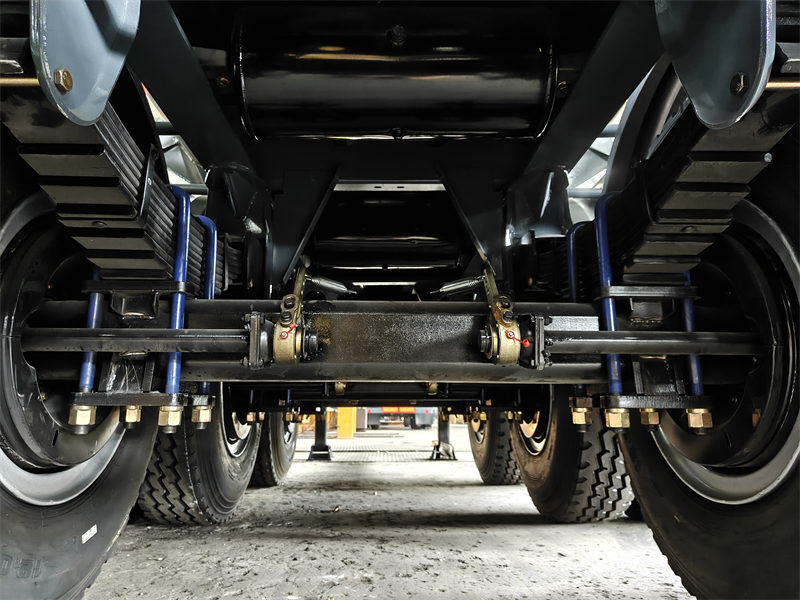

Асма	Алдыңкы окту көтөрүүчү америкалык механикалык асма
Сүрөт тартуу	1 катмар коррозияга каршы праймер, эки катмар акыркы боёк





----- Кузовдун материалы:Көмүртек болот, дат баспас болот, алюминий эритмеси

-----Ок:  BPW көпүрөлөрү, JOST тартуу төөнөгүчтөрү, JOST буттары жана башка конфигурациялар

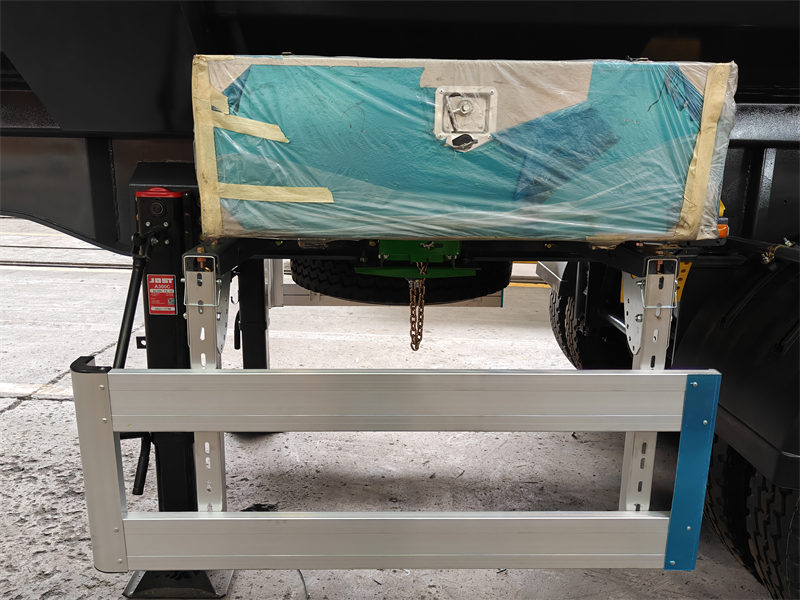

-----Кошумча:Телескопиялык жебе, кармоочу жебе, брезент жүк кутусу, муктаждыктарга жараша ылайыкташтырылган кутучанын калыңдыгы жана бийиктиги, ошондой эле алыстан башкаруу кутусу.

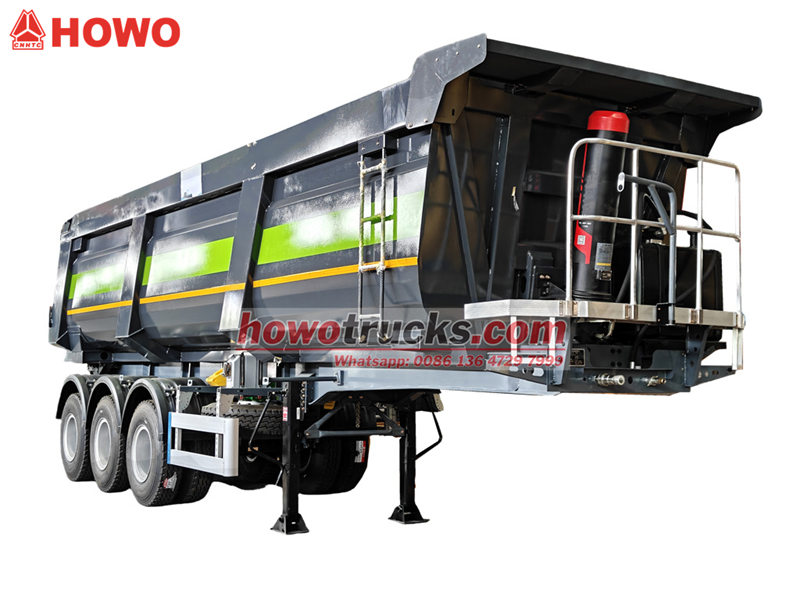

Негизги артыкчылыгыОор жүк ташуучу 3 октуу 40000CBM самосвал чиркегичи « « «



1. Так эсептөө жана симуляциялоо боюнча артыкчылыктарды аныктоо



♦ Жүк динамикасын талдоо:

∴ Chusheng Group унаанын түзүлүшүнүн статикалык, динамикалык жана чарчоо анализдерин жүргүзүү үчүн Чектелген элементтерди талдоо (FEA) программасын колдонот.

∴ Бул талдоо алдыңкы сокку жүктөмдөрүнө (түшүрүү учурунда материалдын алдыңкы пластинага тийгизген таасири), көтөрүүчү буралуучу жүктөмдөргө (цилиндр көтөрүлгөндө раманын буралуучу деформациясы) жана арткы эшиктин бекитүүчү механизминдеги чыңалуу концентрациясынын чекиттерине багытталган.







♦Лифт системасын дал келтирүү дизайны:

∴Алдыңкы көтөргүчтүн конфигурациясы унаанын рамасынын бекемдигине жана тартылуу борборунун эсептөөлөрүнө толук дал келет.

∴Көтөрүү бурчун, цилиндрдин жүрүшүн жана көтөрүү күчүнүн так эсептөөлөрү таза, жылмакай түшүрүүнү жана жылмакай, титирөөсүз процессти камсыздайт.



∴ Гидравликалык системанын түтүктөрдүн жайгашуусу тоскоолдуктарды жана эскирүүнү болтурбоо үчүн оптималдаштырылган.



♦ Жеңилдик менен күчтүн тең салмактуулугу:

∴ Топологиялык оптималдаштыруу маанилүү эмес аймактардагы салмакты азайтуу үчүн жүргүзүлөт (өзгөрүлмө кесилиштеги устундарды жана көңдөй субфреймдерди колдонуу менен).

∴ Негизги чыңалуу аймактары (устун торлору, көтөргүч кулакчындар жана асма туташуулар) жергиликтүү түрдө бекемделген.

∴ Илимий конструкциялык долбоорлоо аркылуу жогорку сапаттагы болот бекемдикти жана натыйжалуулукту жогорулатуу үчүн рационалдуу бөлүштүрүлөт.



2.Стандартташтырылган өндүрүш процесси



♦ Кесүү жана формага келтирүү:

∴ Тетиктердин тактыгын камсыз кылуу жана кийинки ширетүү үчүн жакшы негиз түзүү үчүн так CNC плазма/лазердик кесүү колдонулат.

∴ Раманы ийүү микрожарыктардын пайда болушуна жол бербөө үчүн, ийилүү бурчтарынын жана радиусунун бирдей болушун камсыз кылуу үчүн чоң пресс-тормозду колдонуу менен аткарылышы керек.



♦ Ширетүү процесси:

∴ Ширетүүчү материалды дал келтирүү: Ширетүүчү материалдын бекемдиги баштапкы материалдыкынан кем эместигин камсыз кылуу үчүн ар кандай болот материалдарына дал келүү үчүн жогорку бышыктыктагы ширетүүчү зым (мисалы, флюс өзөктүү зым) тандалат.



∴ Арматура жана бекиткич: Раманын бүтүндөй жыйындысы бекитилген, кысылган абалда ширетилишин камсыз кылуу, ширетүүнүн бурмаланышын натыйжалуу көзөмөлдөө жана окту орнотуу абалдарынын симметриясын жана түздүгүн камсыз кылуу үчүн чоң, модулдук ширетүүчү арматура колдонулат.



∴ Ширетүү көндүмдөрү: Маанилүү ширетүүлөрдү (мисалы, раманы жабуу жана көтөрүүчү тиштүү ширетүү) сертификатталган улук ширетүүчүлөр көп өтүү, көп өтүү процессин колдонуп, астыңкы кесилиштер, тешиктүүлүк жана толук эмес кирүү сыяктуу кемчиликтерди жок кылуу менен аткарышы керек.

∴ Ширетүүнү иштетүү: Бардык ширетилген жерлерди чыңалууну басаңдатуу жана беттик кемчиликтерди аныктоону жеңилдетүү үчүн чачыратма менен жардыруу керек.



♦ Каптоо процесси:

∴ Датты кетирүү үчүн чачыратма менен жардыруу, тазалоо жана майсыздандыруу, ошондой эле фосфаттоо сыяктуу катуу алдын ала иштетүү каптоонун иштөө мөөнөтүн натыйжалуу узартат.

∴ Цинкке бай эпоксиддик праймер, жогорку курамдуу эпоксиддик ортоңку катмар жана полиуретан үстүнкү катмар системасы колдонулат, бул жалпы кургак пленканын калыңдыгын ≥120 мкм камсыздайт. Коррозияга жакын аймактарда калыңыраак каптоо талап кылынат.



Продукциялар -- Биринчи деңгээлде 100% ылайыкташтырылган!

Транспорт -- 100% коопсуздук, ыңгайлуулук, натыйжалуулук!

Кызматтар - 7 күн + 24 саат Коопсуздук кызматы!



● Кытайдын эң мыкты самосвал жарым чиркегич заводу
● 30 жылдан ашык кесипкөй өндүрүүчүнүн тажрыйбасы
● Сиздин талаптарыңызга ылайык долбоорлонгон болушу керек
● Сизге ылайыктуу жүк ташуучу унааны тандоого жардам бере турган кесипкөй сатуу командасы
● Биз сизге сатуудан кийинки жакшы кызматты сунуштай алабыз



CS Trucks заводу ошондой эле бардык типтеги жүк ташуучу унаалар жана чиркегичтер үчүн запастык бөлүктөрдү (оригиналдуу, OEM жана алмаштыруучу) жеткирип берет.
Кардарларыбыздын жүк ташуучу унаалары жана чиркегичтери жакшы иштөө шарттарында болушун камсыз кылуу үчүн арзандатуу жана жакшы сапат менен.





(CS заводунан эң мыкты самосвал кузову бар жарым чиркегич)
