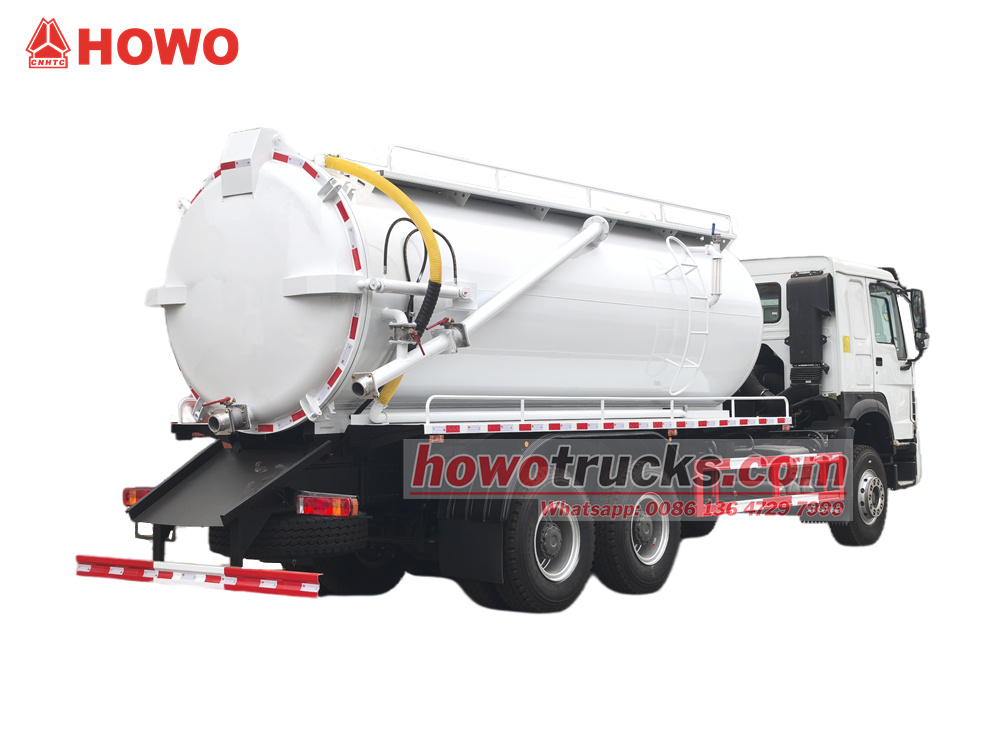

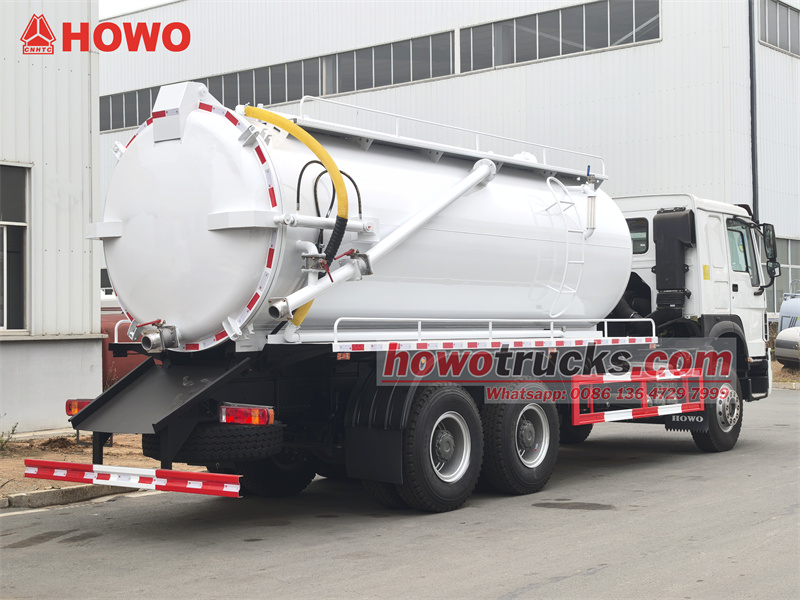

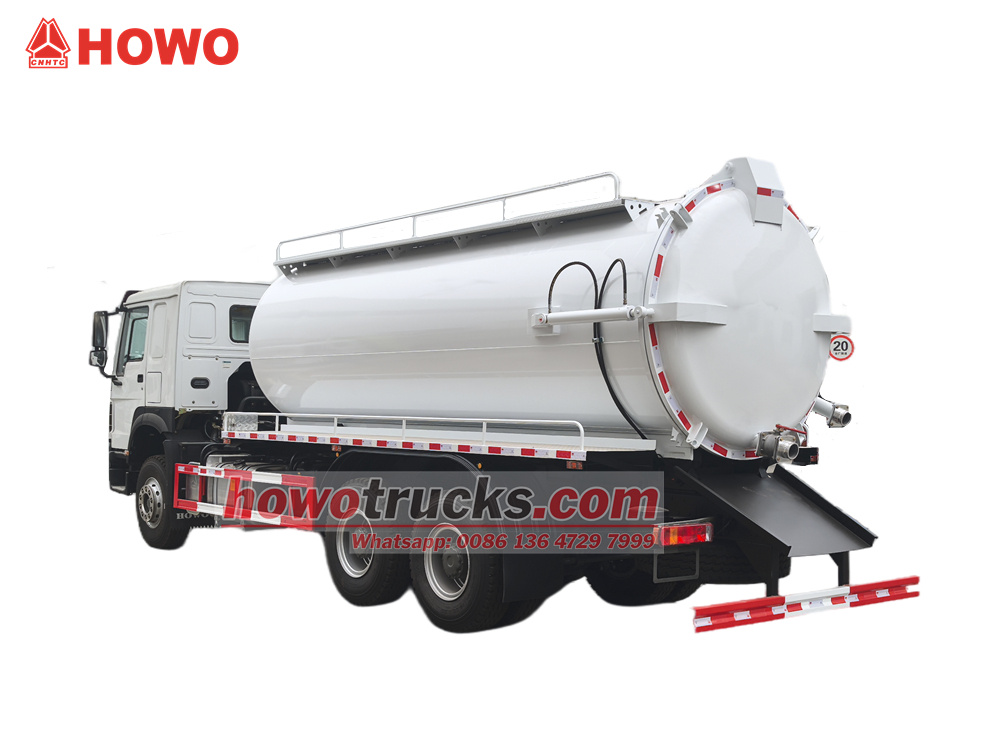

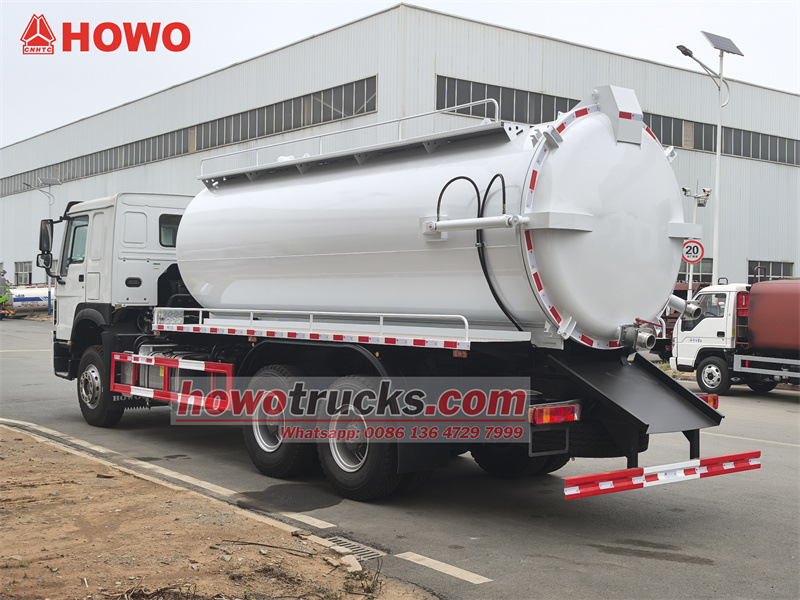

Канализацияны тазалоочу HOWO цистерналары

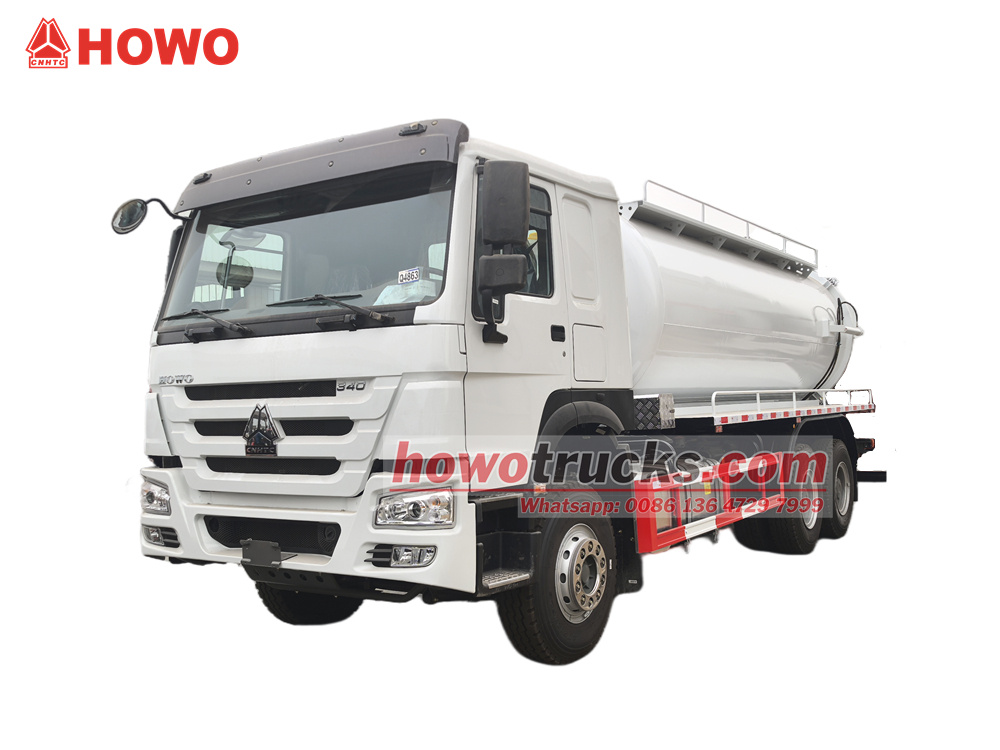

HOWO 6x4 15 куб метрлик канализациялык соргуч жүк ташуучу унаасы HOWO HW76 кабина шассисинде өзгөртүлгөн. 4600+1350 мм дөңгөлөк базасы, Weichai WP10.340E22 кыймылдаткычы жана Sinotruk HW19710 10 ылдамдыктагы редуктору менен жабдылган. Үстүнкү кузову 15 куб метрлик канализациялык бактан, көмүртек болоттон жасалган материалдан, калыңдыгы 5 мм. Бакты көтөрүп, арткы эшикти ачса болот. 11 000 л/мин агым ылдамдыгы бар Jurop PN106D вакуумдук насосу менен жабдылган. Унаа ошондой эле көрүү түтүгү, тепкич, арткы эшиктин чыгаруу клапаны жана айдоочу тарабында кол менен башкарылуучу гидравликалык башкаруу рычагы менен жабдылган (арткы эшикти ачуу/жабууну жана бакты көтөрүү/түшүрүүнү башкаруу үчүн).
Иштөө жөндөмдүүлүгү :
15cbmКабина түрү :
Howo HW76 cabinАйдоо системасы :
6x4,RHDДөңгөлөк базасы (мм) :
4600+1350Кыймылдаткычка тиешелүү :
340HP / WEICHAI WP10.340E22Тиштүү кутуча :
HW19710 transmission, 10 forward and 2 reverseАлдыңкы ок (кг) :
7000Арткы ок (кг) :
18000(2 AXLES)TheКанализацияны тазалоочу HOWO цистерналары суюк жана жарым катуу калдыктарды натыйжалуу иштетүү үчүн иштелип чыккан атайын унаа. Weichai 340 аттын күчүндөгү кыймылдаткычы жана 10 ылдамдыктагы трансмиссиясы менен жабдылган, ал күчтүү кубаттуулукту жана татаал жол шарттарына ыңгайлашууну сунуштайт. Жүк ташуучу унаанын негизги конструкциясы - 15 куб метрлик көмүртек болоттон жасалган цистерна, ал италиялык Jurop жогорку агымдуу вакуумдук насосу менен жабдылган, ал канализациялык шламды, септикалык бактын калдыктарын, өнөр жайлык агынды сууларды жана башка агынды сууларды натыйжалуу чыгаруу үчүн тез күчтүү терс басымды пайда кылат. Цистерна гидравликалык көтөрүүнү колдойт, ал эми арткы эшикти тез бошотуу үчүн гидравликалык түрдө ачууга болот. Арткы эшиктин чыгаруу клапанын да агынды сууларды чыгаруу үчүн ачууга болот, бул иштөөнү өтө ыңгайлуу кылат. Анын күчтүү соргучу, бекем түзүлүшү жана оңой иштеши аны септикалык бактарды тазалоодо, канализациялык агындыларды тазалоодо, шламды сордурууда жана башка операцияларда кеңири колдонууга мүмкүндүк берет.

Биздин фабрика жүк ташуучу унаалар тармагында кесипкөй өндүрүүчү,
бардык өнүмдөргө жаңы жана жогорку сапатта кепилдик берет.
»Ⅰ.Продукциянын аныктамасы жана кириш сөзү:
Өндүрүүчү:CS TRUCKS GROUP ЖООПКЕРЧИЛИКТҮҮ
Продукциянын өзгөчөлүктөрү
1. Сыналган күч агрегаты: Weichai кыймылдаткычы + Sinotruk трансмиссиясы + HOWO шассиси – туруктуу иштөө жана кеңири улуттук тейлөө тармагы менен алтын айкалыш.
2. Күчтүү сордуруу: JUROP жогорку агымдуу вакуум насосу жогорку натыйжалуулукту камсыз кылат жана ар кандай татаал жумуш шарттарында иштей алат.
3. Ыңгайлуу түшүрүү: Эки режимдеги түшүрүү (көтөргүч төгүүчү жай + арткы эшиктен түз чыгаруу) ар кандай илешкектүүлүктөгү калдыктарды жайгаштырат.
4. Чоң сыйымдуулуктагы резервуар: 15 куб метрлик чоң сыйымдуулуктагы соргуч резервуар чоң жүктөө мүмкүнчүлүгүн жана жогорку иштөө натыйжалуулугун камсыз кылат.
5. Оңой иштетүү: Жөнөкөй жана колдонуучуга ыңгайлуу башкаруу үчүн жер деңгээлиндеги кол менен башкарылуучу гидравликалык башкаруу рычагы менен жабдылган.
» Ⅱ.HOWO 15CBM вакуумдук соргуч үчүн продукт параметрижүк ташуучу унаа:
| HOWO 15CBM вакуумдук соргуч жүк ташуучу унаа | |||
| Генерал | Унаа бренди | CS жүк ташуучу унаалары | |
| Унаа модели | CS5250GXH | ||
| Шасси бренди | HOWO | ||
| Жалпы өлчөм | 9760 х 2550 х 3540 мм | ||
| Жалпы салмагы / Бордюр салмагы | 25000 кг / 11500 кг | ||
| Октук жүктөр | 7000/18000 кг | ||
| Такси | Кабина сыйымдуулугу | HOWO HW76 кабинасы, бир жарым катар, кондиционер, USB, багыттоочу жардам менен жабдылган | |
| Кыймылдаткыч | Күйүүчү майдын түрү | Дизель, 6 цилиндрлер катарда, 4 такттуу, суперчарждалган, интеркулярдык, суу менен муздатылган | |
| Бренд | ВЭЙЧАЙ | ||
| Модель | WP10.340E22 | ||
| Кубат | 340 HP/ 250 кВт | ||
| Номиналдык ылдамдык | 2200 айн/мин | ||
| Максималдуу момент | 1250Н·м | ||
| Максималдуу момент ылдамдыгы | 1400-1600 айн/мин | ||
| Жылдыруу | 9,726 л | ||
| Эмиссиянын стандарты | Евро 3 | ||
| Шасси | Дисктин түрү | 6x4, сол кол менен башкаруу | |
| Жугуу | HW19710 трансмиссиясы, 10 алдыга жана 2 артка | ||
| Дөңгөлөк базасы | 4600+1350 мм | ||
| Октун саны | 3 | ||
| Дөңгөлөктүн мүнөздөмөсү | 12.00R20 | ||
| Дөңгөлөктүн номери | 10 дөңгөлөктөр жана 1 запастык дөңгөлөк | ||
| Максималдуу ылдамдык | 89км/саат | ||
| Күйүүчү май багынын | 400 л алюминий эритмесинен жасалган күйүүчү май багы | ||
| Боёк | Металл боёгу | ||
| Үстүнкү түзүлүш | Танк | Бактын сыйымдуулугу | 15000 литр |
| Бактын материалы | 5антисептикалык дарылоо менен мм көмүртектүү болот | ||
| Цистернанын көтөрүлүү бурчу | ≥45° | ||
| Вакуум насосу | Чаң соргуч Насос | Jurop PN106D | |
| Агым | 660 м³/саат, 11000 л/мин, 388cfm | ||
| Айлануу ылдамдыгы | 1300 айн/мин | ||
| Максималдуу вакуумдагы максималдуу ылдамдык | 2900 айн/мин | ||
| Чаң соргуч | 27.5 Hg,92% | ||
| Үзгүлтүксүз вакуум | 18 Hg,60% | ||
| Максималдуу басым | 1.5 бар, 21.8 psi | ||
| Максималдуу жүктөмсүз кубаттуулук. | 18.4 аттын күчү/13.6 кВт | ||
| Салмак | 143 кг | ||
| Соргуч башы | DN 100 мм менен 7 м узундукта | ||
| Соруу убактысы | 250 с | ||
| Насадкалар | Насостордун кластери камтылган | ||
| Вакуум насосу | Жогорку натыйжалуу, вакуумдук ылдамдыгы 93%, тез соруу жана чыгаруу, соруу көтөрүү 6м. | ||
| Катуу заттарды толугу менен чыгаруу үчүн арткы эшикти гидравликалык түрдө ачса болот. | |||
| Бардык стандарттуу аксессуарлар: люк, шаймандар топтому, англис тилиндеги колдонмо..... | |||
| Кошумча | ** Бактын материалы дат баспас болоттон жасалган болушу мүмкүн. | ||
» Ⅲ.Продукт Толук киришүү

Шасси конфигурациясы
• Шасси: HOWO HW76 сериясындагы кабина шассиси, 4600+1350 мм дөңгөлөк базасы, 6x4 жетек, күчтүү жүк көтөрүмдүүлүгү
• Кыймылдаткыч: Weichai WP10.340E22 кыймылдаткычы менен жабдылган. Көлөмү: 10 литр, максималдуу кубаттуулугу: 340 аттын күчү. Бул кыймылдаткыч жогорку момент, аз күйүүчү май сарптоо жана жогорку ишенимдүүлүгү менен белгилүү, насостук операциялар жана ташуу үчүн жетиштүү кубаттуулукту камсыз кылат.
• Жугуу: Sinotruk HW19710 сериясындагы 10 ылдамдыктагы механикалык берүү кутусун колдонот. Чоң биринчи тиштүү дөңгөлөк катышы күчтүү градирациялоону, так аныкталган тиштүү кадамды жана эң сонун жылмакай которулууну камсыз кылат.

Негизги корпустун конфигурациясы:

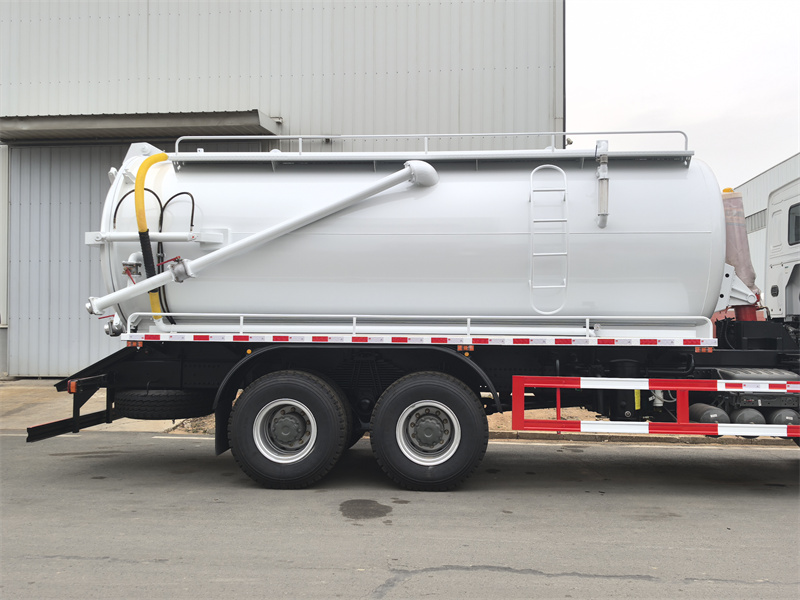

1. Агын сууларды сордуруучу резервуар:
• Сыйымдуулугу: 15 куб метр көмүртек болот, калыңдыгы 5 мм болгон жогорку сапаттагы Q235B болоттон жасалган. Бактын ички бөлүгү кызмат мөөнөтүн узартуу үчүн коррозияга каршы коргоочу каражат менен иштетилген.
• Структуралык өзгөчөлүктөрү:

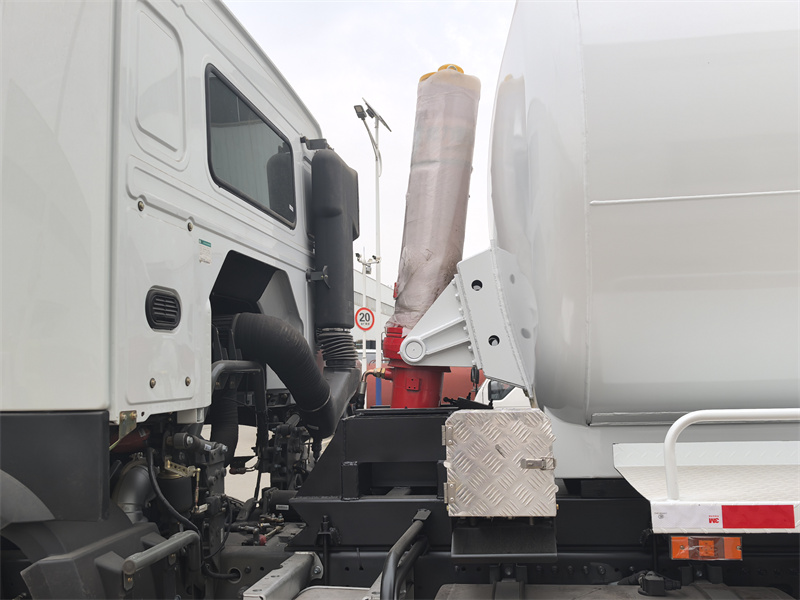

Гидравликалык көтөргүч системасы: Айдоочу тарабындагы кол менен башкарылуучу гидравликалык көтөрүү механизми менен жабдылган, ал бакты 45 градуска кыйшайтып жана көтөрөт.° бурч, калдыктарды тез бошотууга көмөктөшөт.
Арткы дарбаза: Арткы эшик иштөө учурунда кокустан ачылып кетүүнүн алдын алуу үчүн коопсуздук кулпусу бар гидравликалык ачуу/жабуу механизмине ээ. Ошондой эле, ал агып кетүү коркунучун жок кылуу үчүн бекем пломбаны камсыз кылат.

2. Вакуумдук насос системасы:

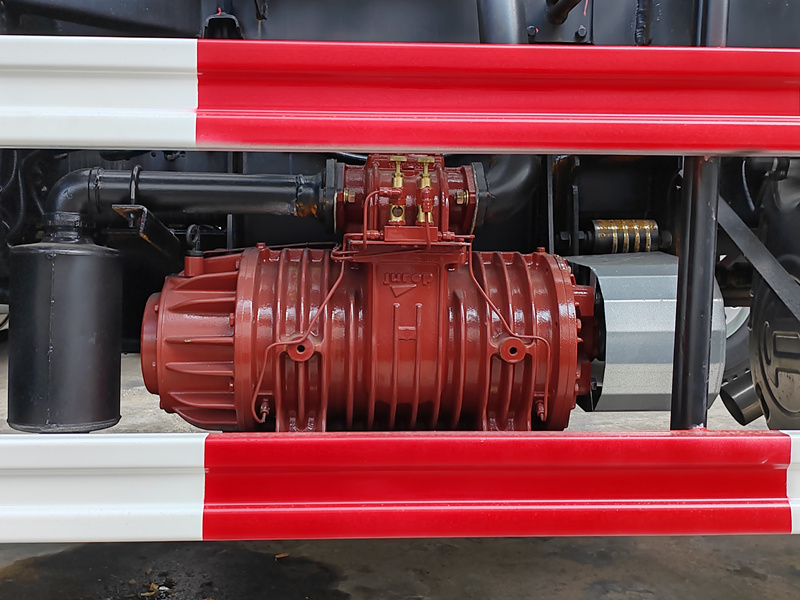

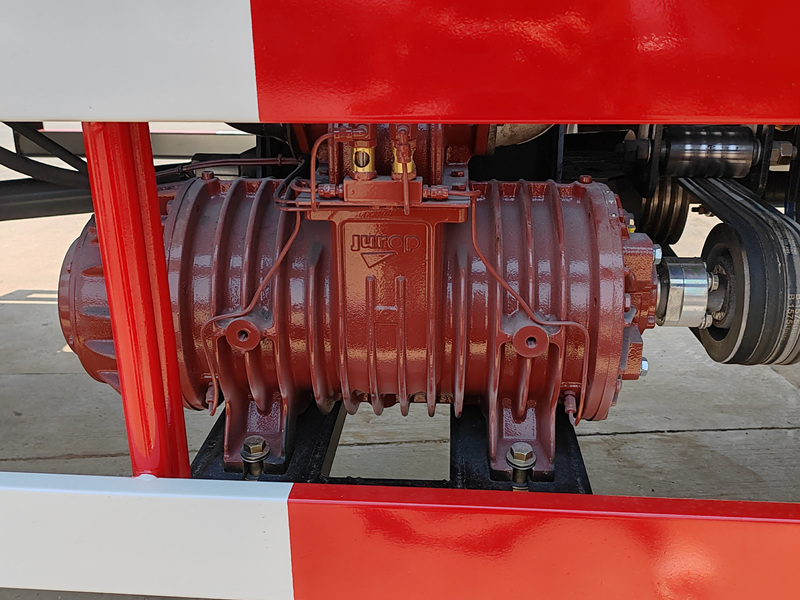

• Вакуум насосу: Атактуу Jurop PN106D айланма канаттуу вакуум насосу менен жабдылган.
• Соргуч ылдамдыгы: 11 000 литр/мүнөт. Бул насос жогорку сордуруу ылдамдыгын, жогорку вакуумду (27,5 сым. батты, 92%), узак сордуруу диапазонун жана күчтүү сордурууну камсыз кылат, бул жогорку илешкектүү ылай менен агынды сууларды тез сордурууга мүмкүндүк берет.
3. Иштетүү жана башкаруу:

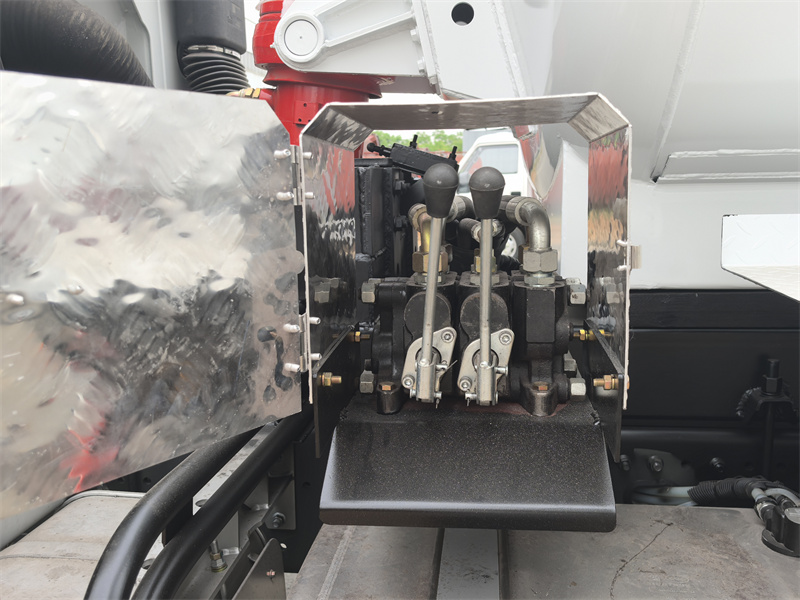

• Операция: Борборлоштурулган башкаруу үчүн кабинанын капталында кол менен башкарылуучу гидравликалык джойстик жайгашкан. Оператор бакты оңой көтөрүп/түшүрүп, арткы эшикти жерден ачып/жаап, коопсуздукту, ыңгайлуулукту жана убакытты үнөмдөөнү камсыздай алат.

4. Стандарттык аксессуарлар:
• Агын суу түтүкчөсү: Ашыкча толуп кетишине жана вакуумдук насостун сорулуп кетишине жол бербөө үчүн резервуардагы суюктуктун деңгээлин көзөмөлдөө үчүн колдонулат.
• Тепкич: Операторлорго текшерүү же байкоо жүргүзүү үчүн резервуардын чатырына кирүүгө мүмкүндүк берет. Резервуардын чатыры тайгаланбайт жана каптал тосмолор менен жабдылган.
• Арткы эшиктин дренаждык клапаны: Кошумча дренаждык порт катары кызмат кылат, ал резервуарды көтөрбөстөн суюктуктарды агызууга мүмкүндүк берет.
• Ашыкча агып кетүүгө каршы клапан: Бак толгондо калдыктардын артка агып кетишине жол бербөө үчүн анын үстүнкү бетине клапан орнотулган.

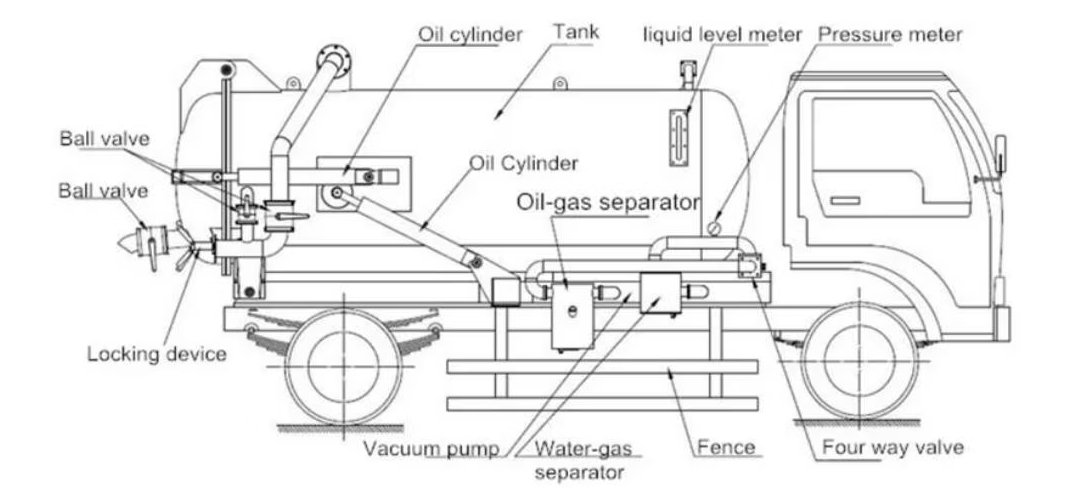

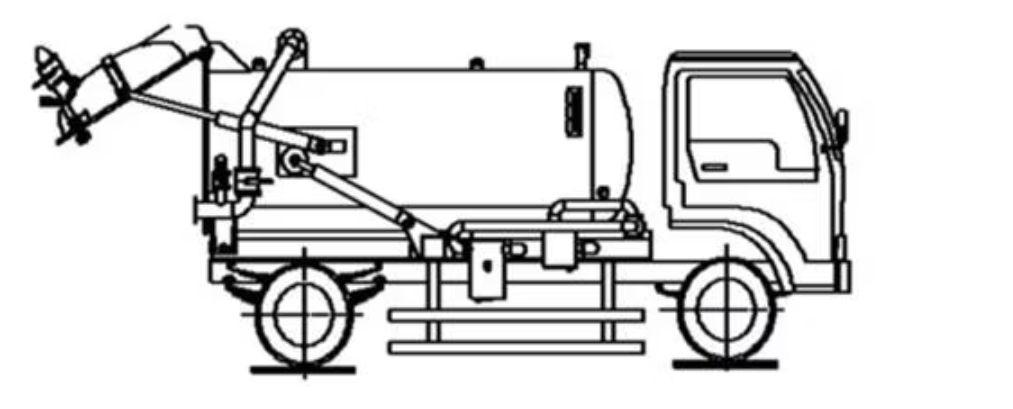

Канализациялык соргуч жүк ташуучу унаанын чиймеси:

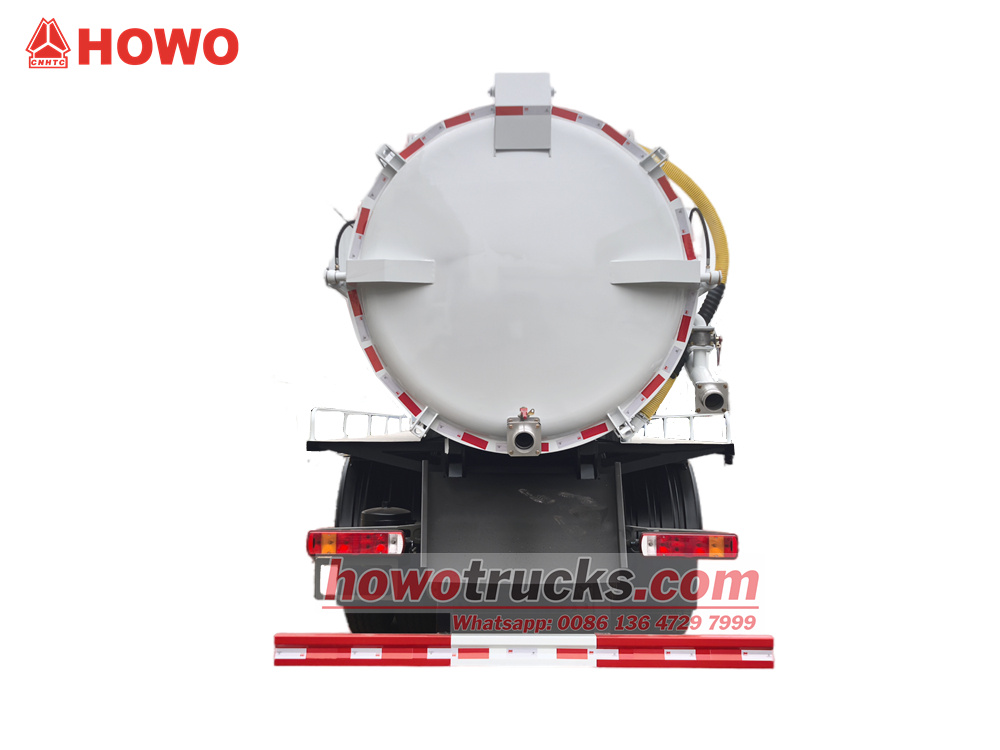

Арткы эшикти ачыңыз:

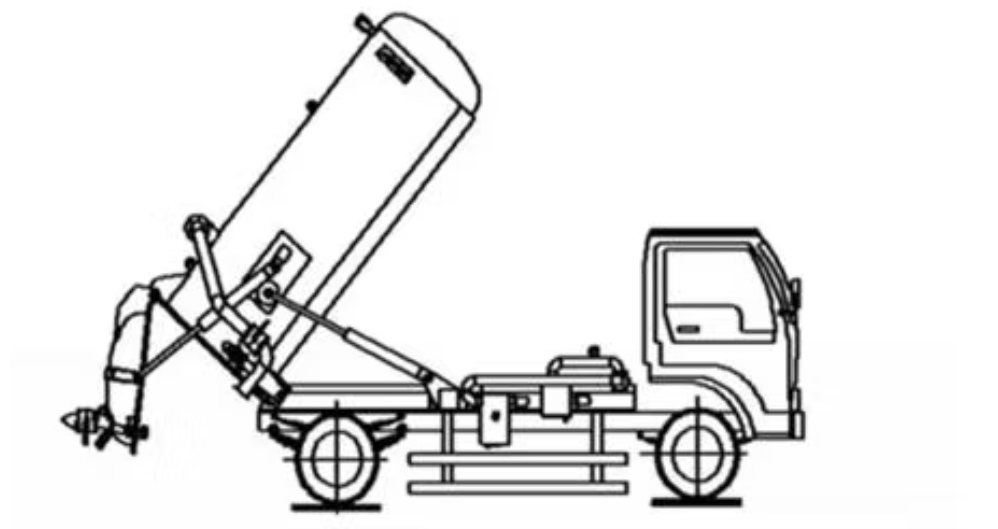

Uагынды сууларды түшүрүү:


»Ⅳ. Иштөө принциби
Канализациялык соргуч машинанын негизги иштөө принциби вакуумдук насостун күчтүү соргучуна негизделген. Кыймылдаткыч вакуумдук насосту жабык резервуардан абаны тынымсыз сордуруп, ичинде өтө жогорку вакуумду (терс басым абалы) түзөт. Атмосфералык басымдын таасири астында тышкы агынды суулар жана таштандылар соргуч түтүк аркылуу резервуарга күч менен басылып, сордуруу процесси ишке ашат. Иштөө учурунда суюктуктун деңгээлин байкоочу айнек аркылуу көзөмөлдөөгө болот. Чыгаруу үчүн резервуардын арткы эшигин түз төгүү үчүн ачууга же суюктукту оң басым астында чыгаруу клапаны аркылуу чыгарууга болот. Бүт процессти унаанын гидравликалык системасы башкарат, ал резервуарды көтөрүүнү жана клапанды ачууну/жабууну башкарат.
